Lavspændings komplet sæt udstyr

1.Grundlæggende definition

Lavspændings komplet sæt udstyr er et komplet sæt elektriske enheder, der bruges til strømfordeling, kontrol og beskyttelse i scenarier, hvor AC-spændingen er ≤ 1000V og jævnspændingen er ≤ 1500V. Det omfatter hovedsagelig lavspændings komplet sæt koblingsudstyr, lavspændingsafbryderskabe, lavspændingsfordelingsbokse og andre kategorier. Som kerneudstyret til lavspændingsstrømtransmission i kraftsystemer bruges det i vid udstrækning i fabrikker, bygninger, ny energi og andre områder.

Design, produktion og drift af sådant udstyr skal nøje overholde GB/T 7251-serien af ​​nationale standarder og skal bestå China Compulsory Product Certification (CCC). På nuværende tidspunkt opgraderes komplet lavspændingsudstyr i retning af intelligens og digitalisering. Den internationale standardYderligere krav til intelligent komplet sætudstyr(IEC TS 63290), ledet og formuleret af Kina, er blevet officielt frigivet, hvilket giver et internationalt grundlag for industriel udvikling. Den nye generation af intelligent udstyr er generelt udstyret med digitale gateways og trådløse sensorer, som kan realisere realtidsovervågning af driftsstatus, forudsigelig vedligeholdelse af fejl og fjernbetjening. F.eks. er ABB MNS® 3.0 Digital lavspændingskoblingsudstyr og det private klasse 1E lavspændingssæt komplet sætkoblingsudstyr til Hualong One typiske repræsentanter i branchen.

2. Udstyrssammensætning

Kernefunktionerne for komplet lavspændingsudstyr er: Modtagelse og rimelig fordeling af strøm transmitteret af transformere; beskyttelse af kredsløb mod overbelastning og kortslutningsfejl; realisere koblingsstyring og driftsovervågning af interne koblingsapparater.

Fra kategoriopdelingens perspektiv dækker det lavspændingsafbryderskabe, fordelingstavler, kontrolbokse, afbryderbokse og andet udstyr. I henhold til funktioner kan det opdeles i distributions-type PCC-skabe (Power Control Center) og motor-type MCC-skabe (Motor Control Center). Almindelige kabinettyper i lavspændingsstrømdistributionssystemer omfatter indgående kabinetter, kondensatorkompensationsskabe, koblingsskabe, udgående kabinetter og så videre. De almindelige udtræksskabe som MNS, GCS og GCK på markedet er samlet med standardmoduler, velegnet til strømforsynings- og distributionssystemer med mærkespænding ≤ 690V og mærkestrøm inden for 6300EN.

Fra perspektivet af elektrisk struktur er udstyret opdelt i hovedkredsløb (primært kredsløb) og hjælpekredsløb (sekundært kredsløb). Hovedkredsløbet er ansvarlig for kraftoverførsel, og dets kernekomponenter omfatter afbrydere, sikringer, kontaktorer, termiske relæer, strømtransformatorer osv. Hjælpekredsløbet er ansvarligt for styring og signaltransmission, og dets kernekomponenter omfatter målere, kontrolknapper, relæer, overvågnings- og kontrolenheder mv.

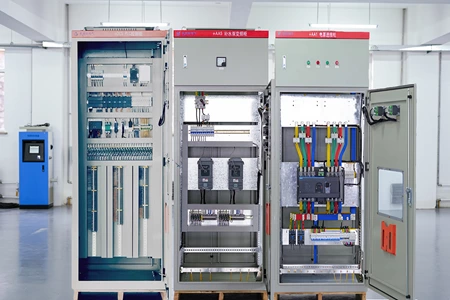

Set ud fra den fysiske struktur omfatter et standardskab et skabslegeme til understøtning og beskyttelse, hovedskinner og grenskinner til kraftoverførsel samt samleskinnekamre, et installationsområde for elektrisk udstyr og komponenter og et kabeltilslutningskammer til installation og tilslutning af fødekabler. For udtrækstype lavspændings komplet sæt koblingsudstyr er dets komponenter installeret i udtrækbare skuffeenheder.

3. Driftsprincip

EN.Grundlæggende procesKerneopgaverne for lavspændings komplette koblingsanlæg er: at modtage strøm fra transformere, distribuere til hvert feederkredsløb gennem samleskinner og levere strøm til downstream-udstyr; beskyttelse af kredsløb mod overbelastning og kortslutningsfejl; præcis styring af kobling og overvågning af interne koblingsapparater.

B.Dual Power Automatic Transfer De to indgående afbrydere og buskoblerens afbryder er elektrisk/mekanisk sammenlåste. Når et kredsløb svigter, tændes backup-strømforsyningen automatisk for at forbedre strømforsyningens pålidelighed.

C.Intelligent arbejdstilstand Feltbus + PLC/SCADA-system realiserer fjernstyring, dataindsamling, statusovervågning, intelligent diagnose og forudsigelig vedligeholdelse.

4. Hovedtyper og produkter

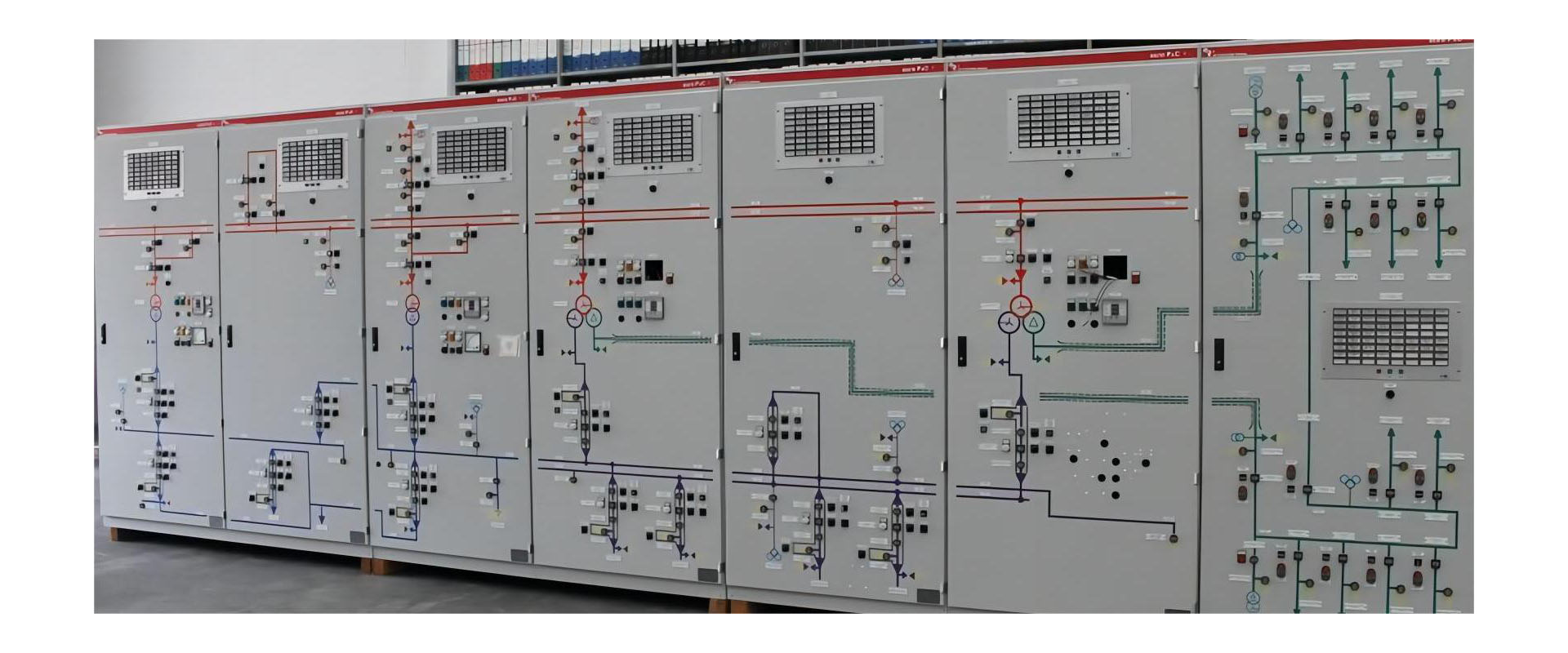

4.1 Udtrækstype afbryderskabe

EN.Repræsentant: MNS, GCS, GCK

B.Standarder: IEC 60439-1, GB/T 7251

C.Anvendelse: 50Hz, ≤690V, ≤6300A strømforsyning og distributionssystemer

4.2 Fast separat type koblingsudstyr

EN.Repræsentant: GCD

B.Sammensætning: Power Center (PC) kabinet + Motor Control Center (MCC) kabinet

4.3 Intelligent digitalt komplet sæt udstyr

EN.Standardkonfiguration: Gateway, sensorer, trådløs temperaturmåling, kommunikationsmoduler

B.Egenskaber: Fjernovervågning, tidlig advarsel, drift og vedligeholdelsesstyring

5. Tekniske parametre og standarder

5.1 Tekniske kerneparametre

· AC: ≤ 1000V, frekvens ≤ 1000Hz

· DC: ≤ 1500V

· Industriel almindelig brug: ≤ 690V, maksimal strøm 6300A

5.2 Nationale standarder

· GB/T 7251.1-2023: Generelle regler for lavspændingskoblings- og kontrolenheder

· GB/T 7251.2-2023: Strømafbryder- og styreenheder (erstatter den gamle version GB/T 7251.12-2013)

· GB/T 7251.3: Særlige krav til fordelingstavler

· GB/T 7251.4: Særlige krav til montage til byggepladser

· GB/T 15576: Komplet lavspændingssæt kompensationsudstyr for reaktiv effekt

5.3 Internationale standarder

· IEC TS 63290: Yderligere krav til intelligent komplet sætudstyr (ledet og formuleret af Kina)

5.4 Certificering og tilsyn

· Obligatorisk: CCC-certificering (baseret på GB/T 7251.2-2023)

· Frivillig: CQC 3177-2025 Energibesparende certificering Teknisk specifikation

· Prøveudtagning af inspektionspunkter: Mærkning, komponentkonfiguration, interne kredsløb og forbindelser, eksterne lederterminaler, ledninger, driftsydelse og funktioner, dielektriske egenskaber, beskyttelse mod elektrisk stød og integritet af beskyttelseskredsløb, frigang og krybeafstand osv.

6. Ansøgningsfelter

EN.Traditionel industri og energi: Kraftværker, transformerstationer, industri- og minevirksomheder, olie, kemisk industri, metallurgi, brugt til strømforsyning og distributionssystemer som strømdistribution, motorstyring og lyseffektkonvertering og -styring.

B.Kommunal og konstruktion: Kommunalt byggeri, bygninger, indkøbscentre, store virksomheder, hospitaler, skoler, kommercielle komplekser og andre steder med eldistributionssystemer.

C.Ny og kritisk infrastruktur: Specielt velegnet til kritiske strømapplikationsscenarier med høje krav til strømforsyningens pålidelighed og intelligens, såsom datacentre, ny energi, jernbanetransit.

D.Kerneformål: Strømfordeling, konvertering, kontrol og reaktiv effektkompensation for at sikre stabil og sikker strømforsyning.

7. Sikkerhedsdriftskrav

7.1 Nøglepunkter for drift Inspektion

· Tydelige og korrekte mærkater og numre på elektriske komponenter på strømfordelingspanelet og panelet; fast fiksering, nøjagtig position og fleksibel betjening af alle betjeningshåndtag, knapper og taster på panelet, i overensstemmelse med de faktiske forhold på stedet.

· Korrekt indikation af lukning/udløsningssignallys og andre signaler på strømfordelingspanelet.

· Faste kontakter af afbrydere, afbrydere, sikringer, transformere osv., ingen overophedning eller misfarvning.

· Ingen beskadigelse eller ældning af isoleringen af ​​sekundære kredsløbsledninger.

· Når der er et operationsmimikkort på strømfordelingspanelet, er mimikkortet i overensstemmelse med driftsstatus for elektrisk udstyr på stedet.

· Faste målere eller glasdæksler, nøjagtige målerangivelser.

· Gode ​​belysningslamper i strømfordelingsrummet, skarp og ensartet belysning, ingen blænding ved observation af målere.

· Håndter problemer fundet i inspektionen rettidigt og hold journaler.

7.2 Sikkerhedsspecifikationer for lavspænding under spænding

· Levende arbejde skal overvåges af en særlig person, brug værktøj med isolerede håndtag, stå på tørre isoleringsmaterialer, bære isolerede handsker, sikkerhedshjelme og langærmet arbejdstøj. Det er strengt forbudt at bruge filer, metallinealer, børster og støvsugere med metalgenstande.

· Ved arbejde på lavspændingsledninger opført på samme pol som høj- og lavspænding, skal du først kontrollere afstanden fra højspændingsledninger og træffe foranstaltninger for at forhindre utilsigtet kontakt med højspændingsspændingsudstyr.

· Før strømførende lavspændingsledere er isoleret, må arbejdere ikke krydse dem.

· Når du arbejder på strømførende lavspændingsenheder, skal du sikre god isolering eller tilsvarende sikker afstand mellem menneskekroppen og jorden, menneskekroppen og omgivende jordet metal, menneskekroppen og andre ledere. Der skal træffes isolationsforanstaltninger for at forhindre fase-til-fase kortslutning og enfaset jording.

· Skeln fase- og neutrale ledninger, før du klatrer i stænger, og vælg en god arbejdsstilling.

· Når du afbryder ledninger, skal du først afbryde faseledninger og derefter neutrale ledninger; rækkefølgen er omvendt ved tilslutning af ledninger.

· På grund af den lille fase-til-fase afstand af lav spænding, skal man sørge for at forhindre menneskekroppen i at røre to ledningsender på samme tid under vedligeholdelse.
