GW4 udendørs højspændingsafbryder

Du kan være sikker på at købe Ceho GW4 udendørs højspændingsafbryder fra vores fabrik. Den består af en base, isolerende understøtninger, ledende dele og en betjeningsmekanisme. Hver stang har to understøtninger, med en ledende klinge monteret på den øvre ende af hver understøtning. Klingens kontakt er placeret mellem de to understøtninger. En lejebøsning er monteret på den nederste ende af støtten. Drevet af betjeningsmekanismen kan klingen rotere vandret 90° og derved åbne og lukke kontakten.

Strukturelle egenskaber

● Dobbeltsøjlet vandret roterende type: To stolpeisolatorer pr. pol, kontaktbladet roterer 90° vandret i midten for at afslutte lukningen og åbningen, bruddet er synligt og opfylder kravene til "fem beskyttelser".

● Alle serier kan udstyres med jordafbrydere: Enkel jording, dobbeltjording, eller ingen jordforbindelse kan vælges, jordingskontakten og hovedafbryderen er sammenlåste.

● Fleksibel betjeningsmekanisme: GW4 udendørs højspændingsafbryder standardkonfiguration CS11 (manuel) eller CS17 (med jordforbindelse), CJ6 elektrisk mekanisme valgfri til fjernbetjening.

● Høj korrosionsbestandighed: Ledende dele er sølv/tinbelagte, ståldele er varmgalvaniseret eller rustfrit stål, basen er lavet af aluminiumslegering eller varmgalvaniseret stål, velegnet til kystnære og stærkt forurenede områder.

● Modulært design: Tre poler er forbundet med en plejlstang, fasejustering kan hurtigt udføres på stedet, installationsvinklen kan justeres fra 0–30°.

Hvorfor vælge os?

◆ GW4 udendørs højspændingsafbryder har en dobbeltsøjlet åbnings- og kontaktafbryderstruktur med automatisk kontaktrensning og forbedret kontaktpålidelighed.

◆ Kontaktfingrene er lavet af en ny type materiale med høj styrke, høj ledningsevne og høj elasticitet. Kontakterne fastspændes af den elastiske kraft fra selve kontaktfingrene, hvilket undgår faldet i kontaktspændekraften forårsaget af fjederkorrosion og varmeudglødning, hvilket forhindrer en ond cirkel med øget kontaktmodstand og forværret kontaktopvarmning.

◆ Den roterende del af kontakten er designet til vedligeholdelsesfri drift. Den roterende base vedtager en forseglet struktur, der forhindrer vanddamp, støv og skadelige gasser i at trænge ind. Dette sikrer, at lejerne og molybdændisulfid-lithium-baseret fedt altid fungerer i et godt miljø, hvilket forhindrer rust, fedttab og udtørring, hvilket sikrer, at driftsmomentet for GW4 Outdoor High-Voltage Isolation Switch ikke vil stige efter langvarig drift. Der anvendes rustfri stålstifter, der matcher den oliefri selvsmørende lejestruktur; stålkomponenter er varmgalvaniserede, hvilket sikrer, at det er fleksibelt, let, pålideligt og rustfrit.

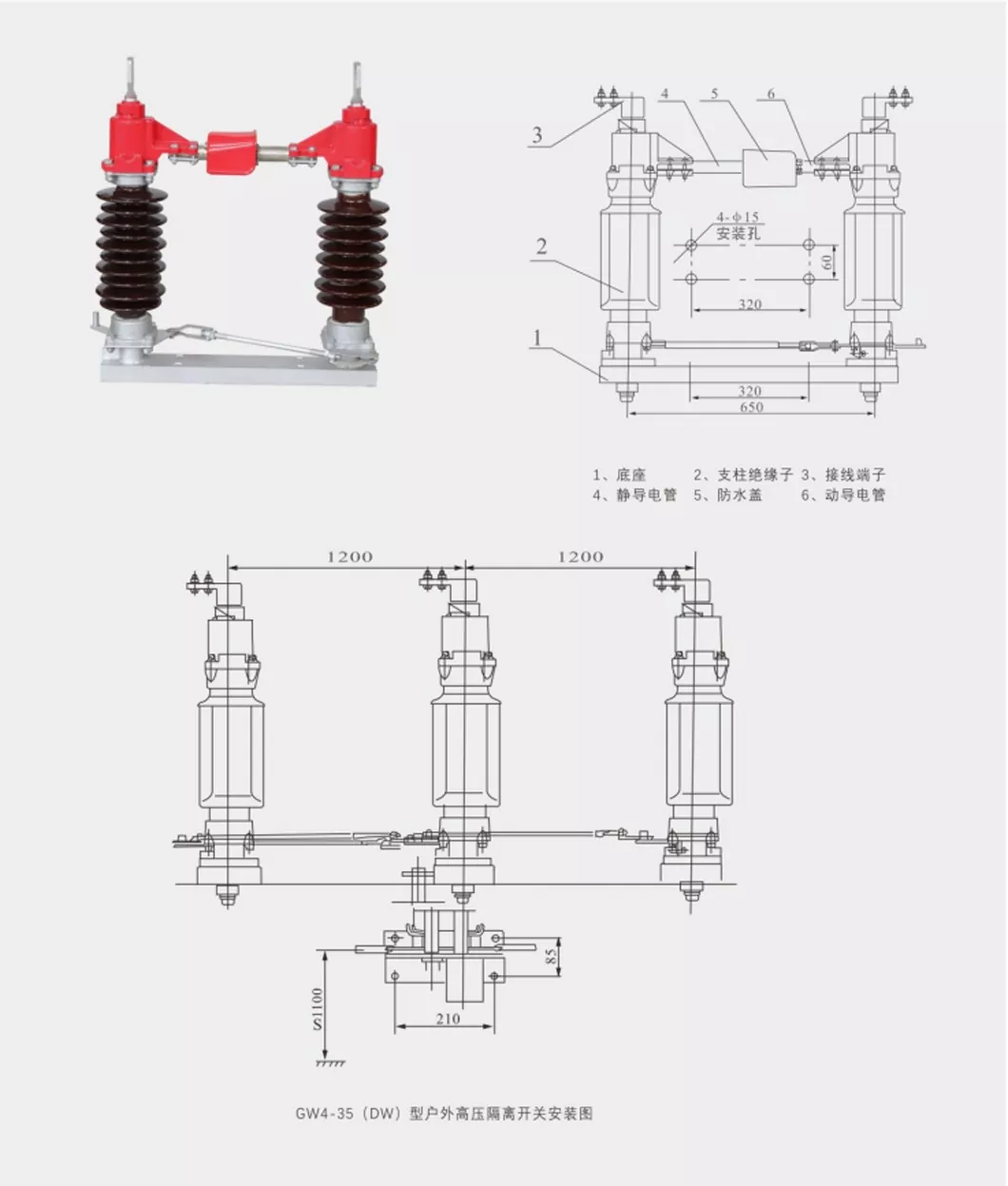

Form og installationsmål

Vigtigste tekniske parametre
