GW9 udendørs højspændingsafbryder

Ceho er en producent og leverandør med speciale i at levere GW9 udendørs højspændingsafbryder. GW9-seriens switche er velegnede til udendørs højspændingsudstyr med trefaset AC 50Hz nominel spænding på 0kV/15kV/20kV. De bruges til elektrisk isolering af højspændingstransmissionsledninger under tomgangsoverførsel, højspændingsskinnevedligeholdelse, afbrydere og andet elektrisk udstyr, samt til elektrisk isolering af strømførende højspændingsledninger. Vores produkt kan opdeles i små kondensator- og induktive strømisoleringskredsløb. Dens struktur er enkel og rimelig ved at bruge tilbehør af kobber-aluminium, et forseglet hus i rustfrit stål og en varmgalvaniseret base, hvilket giver fremragende tryk- og korrosionsbestandighed og pålidelig ydeevne. Let og nem at installere, kræver ingen regelmæssig rengøring eller vedligeholdelse, den er velegnet til forskellige sektioner og grene af 10-20kV distributionsledninger i by- og landområder, samt vedligeholdelsessektioner med tydeligt synlige frakoblingspunkter. Billig, GW9 udendørs højspændingsafbryder er en praktisk udendørs højspændingsenhed.

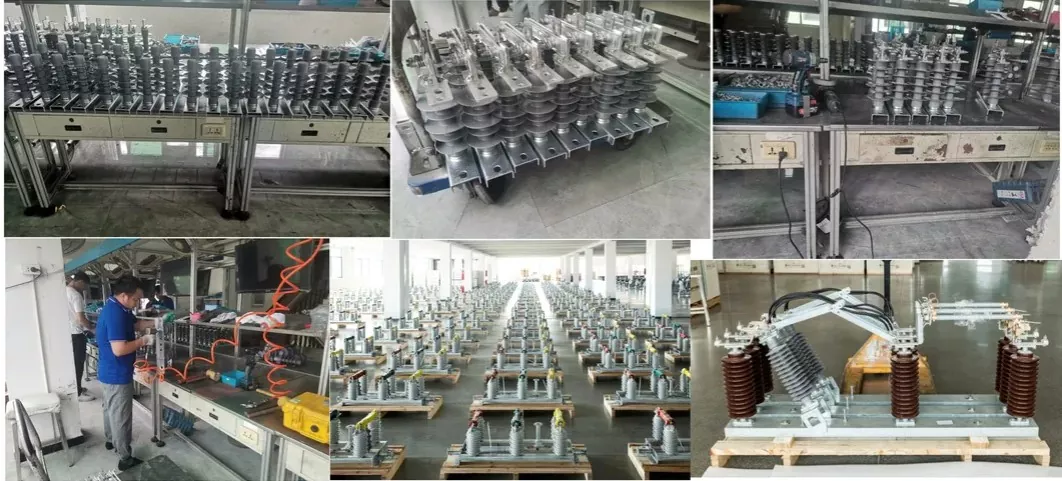

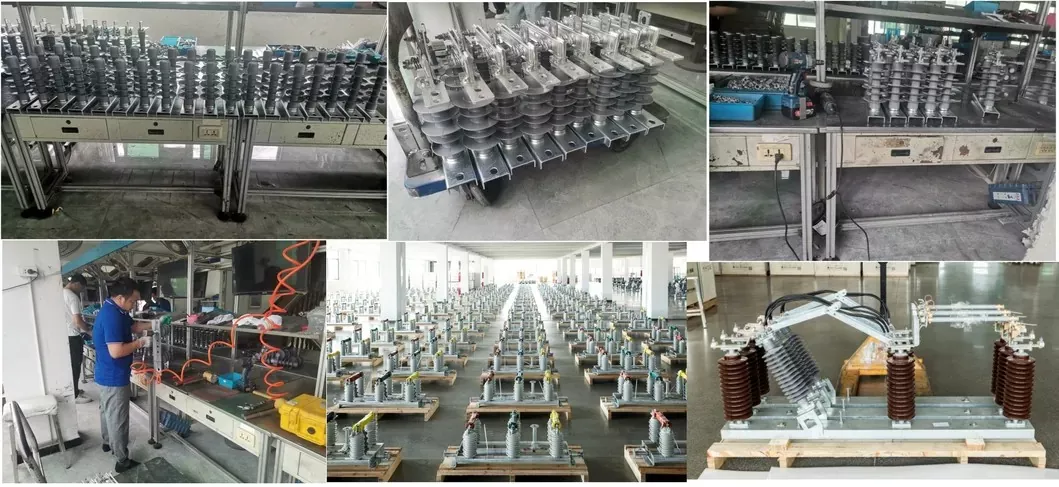

Vores fabrik

(H)GW9-12-serien udendørs højspænding AC enfaset afbryder/isolationsafbryder (herefter benævnt "afbryder/isolationsafbryder") bruges til at skifte 10kV ledninger under spænding og uden belastning, og til elektrisk isolering af overhalede højspændingsbusser, afbrydere og andet elektrisk udstyr fra strømførende højspændingsledninger.

Afbrydere/isolationsafbrydere er i overensstemmelse med de tekniske standarder for GB/T 1985-2014 spændings- og strømafbrydere og jordafbrydere, DL/T 486-2010 High Voltage AC isolationsafbrydere og jordafbrydere.

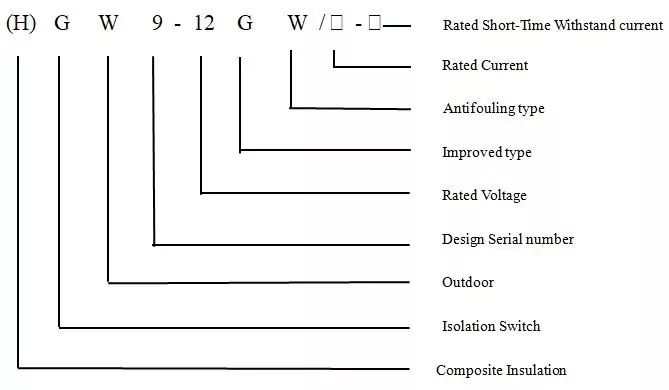

MODEL OG BETYDNING

Miljømæssige betingelser for brug

1. Højde: Ikke over 1000 meter. Hvis højden er højere end 1000 meter, skal det nominelle varmeisoleringsniveau justeres i overensstemmelse hermed.

2. Omgivelsestemperatur: Øvre grænse +45℃, nedre grænse -40℃, gennemsnitstemperatur i den varmeste måned 30℃, maksimal daglig temperaturforskel 25K.

3. Solstrålingsintensitet (udendørs): 0,1W/cm²

4. Vindhastighed/vindtryk (udendørs): 0,5 m/s / 700 Pa

5. Forureningsgrad: Klasse E

6. Istykkelse: Ikke over 20 mm

7. Luftfugtighed: Daglig gennemsnitlig relativ luftfugtighed på højst 95 %, månedlig gennemsnitlig relativ luftfugtighed på højst 80 %

8. Seismisk ydeevne: Horisontal acceleration 0,3m/2, lodret acceleration 0,15m/s²

9. Sikkerhedsfaktor: Sinusresonans tre-periodebølge, sikkerhedsfaktor større end 1,67.

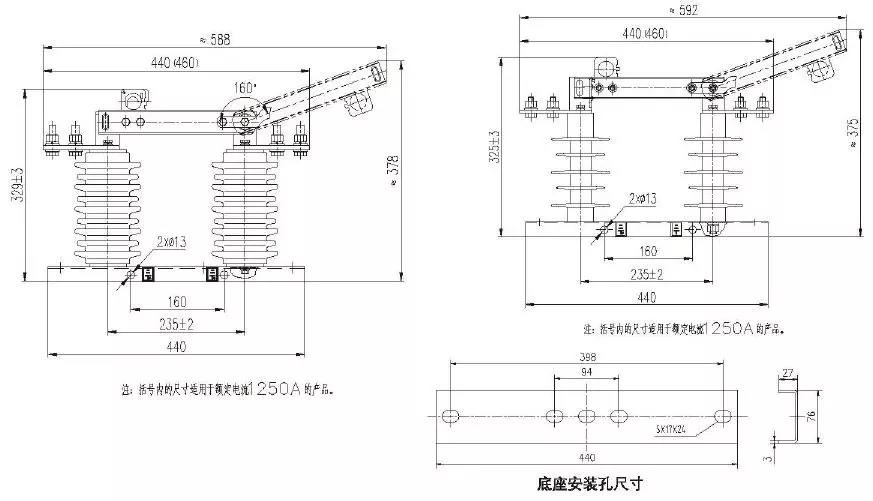

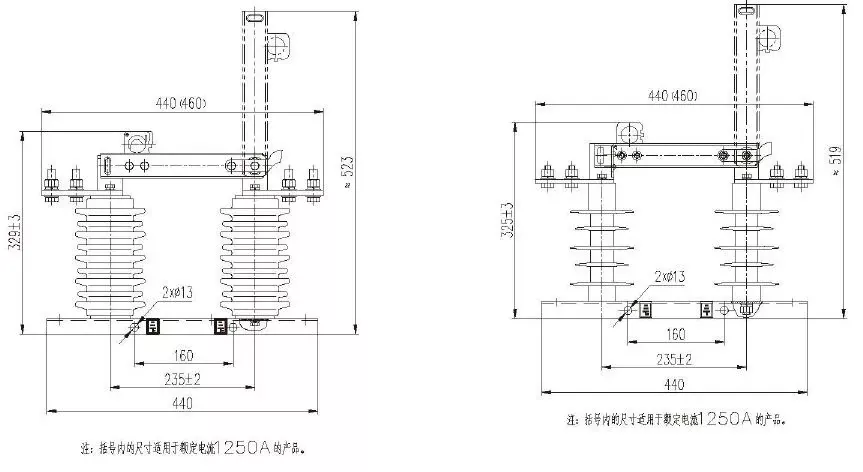

OVERSIGT OG INSTALLATIONSDIMENSION

Tekniske data

Vigtige fordele

1. Markant forbedret produktstruktur og korrosionsbestandighed. Når den er lukket, har den ledende plade en selvlåsende funktion. For at åbne skal du blot trække i låsekrogen for automatisk at låse op. Basen er udstyret med en ledende fjeder og fjederdæksel; den selvlåsende anordning inkluderer en låseplade, låsekrog og låsekrogfjeder. Alle standarddele er lavet af SUS304 ikke-magnetisk rustfrit stål med en lys finish og fremragende korrosionsbestandighed.

2. Den ledende plade har ingen stoplås; den maksimale rotationsåbningsvinkel er ikke mindre end 160 grader, og den ledende pladebase har ingen rustfri stålclips. Passivering, nitning og højelasticitetsinstallationsprocesser bruges til at opretholde kontaktspændekraften.

3. Hovedkredsløbskomponenterne i GW9 udendørs højspændingsafbryder bruger T2 rødt kobber. De stationære kontakter og terminaler er integreret støbt, hvilket fuldstændig løser kontaktproblemerne forårsaget af svejsning af stationære kontakter og terminaler i fortiden.

4. Alle ledende komponenter i hovedkredsløbet er sølvbelagte med en tykkelse på ikke mindre end 20 mm og gennemgår en forseglet antioxidationsbehandling. Overfladebelægningen er lys og holdbar og har stærk oxidationsmodstand, fremragende ledningsevne og en kredsløbsmodstand på 80 mmΩ.

5. Ledningsterminalerne har en dobbelthulsstruktur, lavet af hård kobberlegering, med en ydre sølvbelægning.

6. Denne kontakt bruger en ekstern trykkontaktfjeder, hvor de ledende kontakter kommer i kontakt med den "faste bue"-struktur, hvilket giver meget ensartet tryk og selvrensende funktion. Kontakttrykket forbliver konstant over en lang periode, hvilket sikrer produktets sikkerhed og pålidelighed under langdistancedrift.

7. Isolatoren er lavet af højstyrke keramik eller silikonegummi kompositmateriale og er designet med en stor krybeafstand, opfylder Klasse E anti-forureningskrav og har gode anti-forureningsegenskaber og langdistancedriftsegenskaber.

8. Minimumsafstanden fra de bevægelige dele af GW9 udendørs højspændingsafbryder til jorden er større end 200 mm, og afstanden mellem pauserne er større end 230 mm, hvilket gør den velegnet til områder i stor højde.
