Intelligent Universal skuffeafbryder

Ceho er en China Intelligent Universal Drawer Circuit Breaker-producent. Denne universelle afbryder af skuffetype er en højstrømsafbryder (ACB), der integrerer intelligent styring, høj brydekapacitet og modulært design. Den er velegnet til AC 50Hz/60Hz strømdistributionsnetværk med nominelle spændinger på 400V~690V og nominelle strømme på 630A~7500A. Applikationerne omfatter industrielle, kommercielle, intelligente bygninger og datacenterindstillinger, der muliggør strømfordeling, linjebeskyttelse og fjernovervågning.

Send forespørgsel

Produkt beskrivelse

Ceho er en førende producent af intelligente universalskuffeafbrydere. Denne skuffeafbryder har et skuffe-design med følgende fordele:

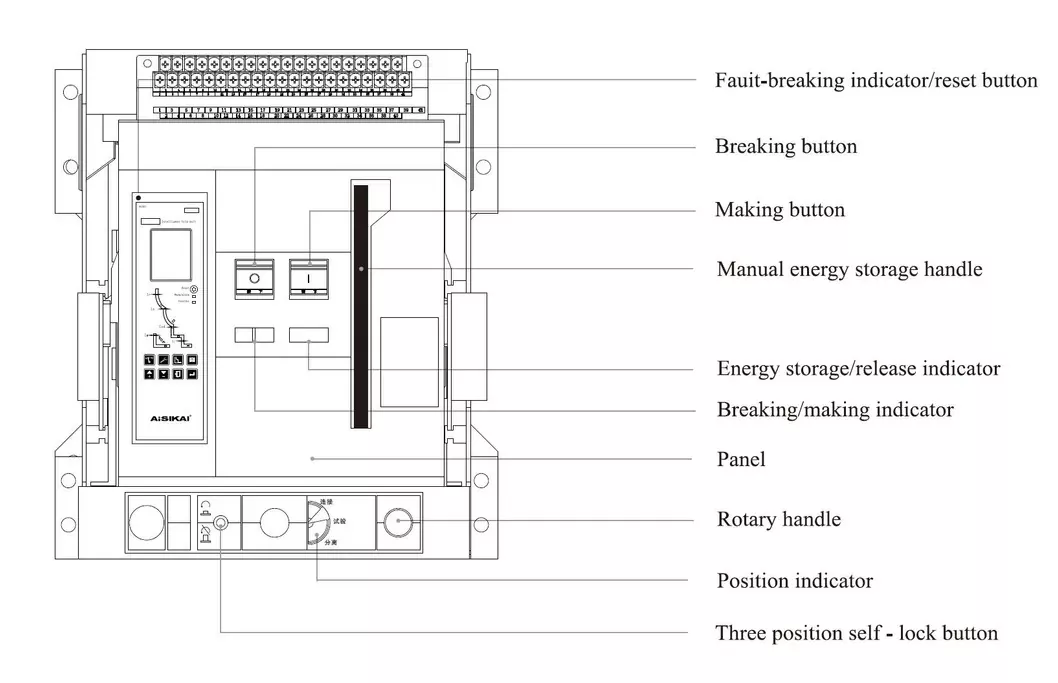

Tre-positionsindikation: Den angiver tydeligt tre positioner - "Forbundet", "Test" og "Isoleret" - hvilket letter vedligeholdelse og test.

Nem udskiftning: Afbryderhuset kan trækkes ud for hurtig udskiftning, hvilket reducerer strømafbrydelsestiden. Afbryderen er udstyret med en mekanisk aflåsning for at forhindre fejlbetjening og sikre personlig sikkerhed.

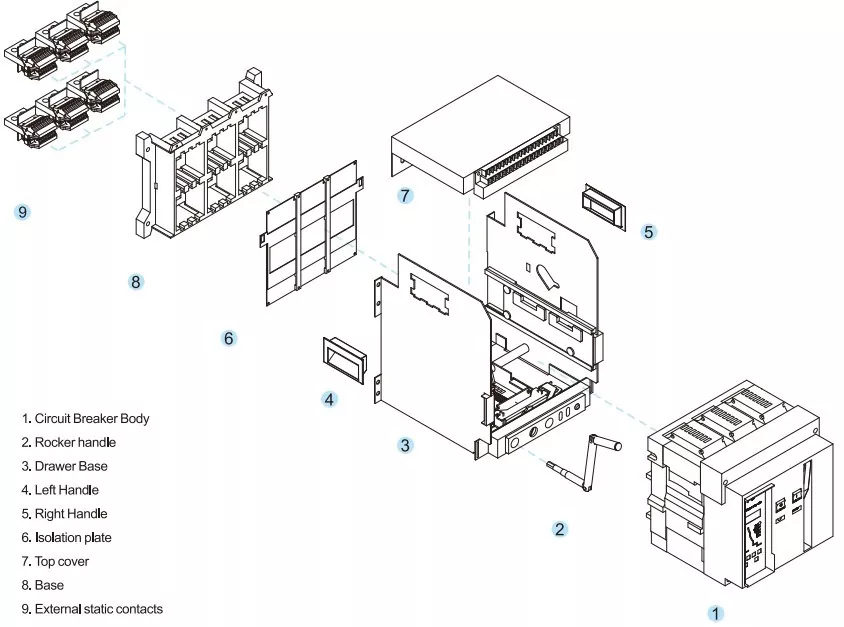

Strukturoversigt

TEKNISK PARAMETER
Model	Rammemærkestrøm Inm A	Nominel strøm i A	Nominel impulsmodstandsspænding Uimp kV	Bedømt Ue V	Nominel grænse kortslutning brydeevne Icu kA o-co		Nominel servicekortslutningsbrudkapacitet Ics kA o-co-co		Nominel korttidsmodstand nuværende Icw KA(1s) forsinkelse 0,4s o-co		Strømtab (In) W
					400V	660/690V	400V	660/690V	400V	660/690V	Fast	Udtrækning
ASKW1-2000	2000	630	12	AC 50Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1. Bueafstanden er nul. 2.I denne form er brudkapaciteten af øvre indløb og nedre indløb ens.

Dimensionsdiagram
Inm	en mm	b mm	c mm
2000-3P/4P	306	173	346
2500(Økonomisk)-3P/4P	306	173	346
2500(Bolig strømfordelingstype)-3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

Intelligente funktionelle funktioner

Intelligent Trip Unit: Intelligent Universal Drawer Circuit Breaker-serien har flere beskyttelsesfunktioner, herunder overbelastning, kortslutning, underspænding og jordfejl, der understøtter justerbare indstillinger og selektiv beskyttelse.

Fjernovervågning: H-type-controlleren understøtter fjernkommunikation, hvilket muliggør telemetri, fjernsignalering og fjernstyring, tilpasset smart grids og bygningsautomatiseringssystemer.

Statusvisning: Nogle modeller er udstyret med en LCD-skærm, der viser driftsparametre i realtid, såsom strøm-, spændings-, effekt- og fejlregistreringer.

Fejlregistrering og diagnose: Registrerer udløsningsårsager, tider og aktuelle værdier for nem analyse og vedligeholdelse.
