Hvad er en boks-type understation?

Hvad bl.aEN Box-Type understation?

EN Box-Type understationogså kendt som en præfabrikeredeeller kompakt transformerstation,  er en fabriksmonteret, lukket enhed, der integrerer alle de væsentlige komponenter i en traditionel elektrisk transformerstation i et enkelt, vejrbestandigt metalhus. Den er designet til mellemspænding (MV) til lavspænding (LV) strømtransformation og distribution.

Tænk på det som en "plug-and-play" kraftdistributionsstation, der erstatter store, murstens-og-mørtel transformerstationsbygninger.

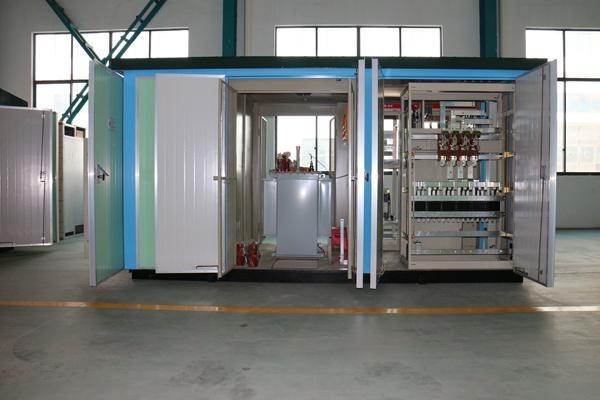

Komponenter af enboks-type understation

A boks-type understation er designet med tre hovedrum: højspændingskoblingsudstyr, en transformer og lavspændingsdistributionsudstyr. Hvert rum spiller en afgørende rolle for at sikre effektiv strømkonvertering og distribution.

Højspændingskoblingsudstyr

Fungerer typisk ved en mærkespænding på 10 kV eller 35 kV.

Har indenlandsk fremstillede eller importerede ringhovedenheder og vakuumafbrydere.

Udstyret med strømbegrænsende sikringer for at øge sikkerheden.

Transformere

Tilgængelig i både olie-nedsænket og tør-type konfigurationer.

Kan rumme transformere op til 1600 kVA.

Har et beskyttende kabinet lavet af isolerende eller metalliske materialer.

Lavspændingsdistributionsudstyr

Inkluderer strømfordelingspaneler, lyspaneler, målepaneler og paneler til kompensation for reaktiv effekt.

Udstyret med automatiske temperatur- og kondenskontrolsystemer.

Hjælper med at opnå effektiv strømforsyning til brugerens ende.

Funktioner ved understationer af containertype

(1) Avanceret teknologi, sikker og pålidelig; (2) Høj grad af automatisering; (3) Fabrikspræfabrikation; (4) Fleksible konfigurationsmuligheder; (5) Omkostningseffektiv med hurtige resultater; (6) Kompakt fodaftryk; (7) Æstetisk tiltalende design, der passer godt ind i omgivelserne.

Klassificering af boks-type understationer

1) Modulær type. Høj- og lavspændingskoblingsudstyr og transformeren er anbragt i et metalkabinet, med en driftsgang reserveret i høj- og lavspændingsdistributionsudstyret. Denne type understation af containertypen er relativt stor i størrelse og bruges sjældent i dag.

(2) Integreret enhedstype. I stedet for at bruge eksisterende komplette sæt udstyr, installeres høj- og lavspændingskontrol- og beskyttelsesenheder direkte inde i kabinettet for at danne en enkelt enhed. Disse kabinetter er designet til vedligeholdelsesfri drift og mangler en betjeningsgang og er kompakte; de er også kendt som europæisk-stil eller standard-type boks-type understationer.

(3) Integreret type. Dette design forenkler højspændingsstyrings- og beskyttelsesanordningerne ved at huse både høj- og lavspændingsdistributionsudstyret og transformatorens hoveddel sammen i transformatorolietanken og danner en enkelt enhed. Den er endnu mere kompakt, med et volumen, der kan sammenlignes med volumenet af en olie-nedsænket transformer med samme kapacitet - cirka en tredjedel af størrelsen på en transformerstation af europæisk stil. Det er også kendt som en boks-type understation i amerikansk stil eller en kompakt boks-type understation.

Typer og modeller afboks-type understations

boks-type understations er tilgængelige i en række forskellige modeller og konfigurationer for at imødekomme forskellige operationelle behov. Hver model er omhyggeligt designet til at tilbyde specifikke fordele og imødekomme brugernes unikke krav.

Almindelige modeller

Modeller med højspændingskoblinger

Dry-Type Transformer Cabinet modeller

Lavspændingskoblingsudstyrsmodeller

Globale standardmodeller

europæisk stil: Større i størrelse med centraliserede komponenter.

Amerikansk stil: Giver bedre køleydelse, men er større i størrelse.

Integreret: Mindre fodaftryk, men giver fordele svarende til den amerikanske stil.

Retningslinjer for drift og vedligeholdelse

Effektive drifts- og vedligeholdelsesstrategier er afgørende for levetiden og pålideligheden afboks-type understations. Regelmæssig inspektion og vedligeholdelse forhindrer uventede fejl og sikrer uafbrudt strømforsyning.

Grundlæggende driftskrav

Installer på en forhøjet platform for at forhindre indtrængning af vand.

Sørg for en pålidelig forbindelse til jordingsnettet for at sikre sikkerheden.

Hold området omkring transformerstationen rent og fri for snavs.

Regelmæssig inspektion og vedligeholdelse

Efterse jævnligt højspændingsudstyr og transformere.

Udfør isolationstests for at sikre sikker drift.

Vedligehold kølesystemet for at forhindre overophedning.

Udfordringer og overvejelser

Mensboks-type understations giver mange fordele, er der også udfordringer, der kræver nøje overvejelse. Disse udfordringer dækker over forskellige aspekter, herunder miljøpåvirkning og driftsbegrænsninger.

Miljø- og sikkerhedshensyn

Risiko for overophedning og behov for tilstrækkelig ventilation.

Potentielle miljøpåvirkninger fra forkert bortskaffelse af materialer.

Sikkerhedsforanstaltninger for at forhindre uautoriseret adgang.

Operationelle begrænsninger

Kapacitetsbegrænsninger for visse transformermodeller.

Behovet for løbende vedligeholdelse for at undgå driftsproblemer.

Udfordringer relateret til integration med eksisterende systemer.

Konklusion

En boks-type transformerstation er en fabriksmonteret lukket metalenhed til MV-LV strømtransformation og distribution, der integrerer kernekomponenter (højspændingskoblingsudstyr, transformer, lavspændingsudstyr) som et "plug-and-play" alternativ til traditionelle transformerstationer.

Den har avanceret teknologi, fleksibel konfiguration, kompakt størrelse og omkostningseffektivitet, med tre hovedtyper (modulopbygget, europæisk stil, amerikansk stil) og forskellige modeller for at imødekomme forskellige behov. Korrekt drift og vedligeholdelse er afgørende for at løse udfordringer som overophedning og integrationsproblemer.

CEHO Electric udmærker sig med sin kernefordel ved fleksibel tilpasning, der tilbyder skræddersyede løsninger (spænding, kapacitet, applikationsscenarier), der dækker alle standardmodeller. Den bruger kernekomponenter af høj kvalitet og strengt kontrollerede transformere for stabilitet, plus intelligent lavspændingsstyring. Med standardiseret præfabrikation, brugervenlig vedligeholdelse og professionel eftersalgsservice giver den effektive, sikre og omkostningseffektive strømløsninger.

Hvis du har relaterede behov, kan du besøge vores hjemmeside for mere information eller kontakte vores professionelle team direkte. Husk at vælgeCEHO betyder at vælge pålidelighed og innovation!

Box-Type understation (præfabrikeret/kompakt understation) FAQS

Grundlæggende information

Q1: Hvad er en boks-type understation?

A: En boks-type transformerstation, også kaldet en præfabrikeret eller kompakt transformerstation, er en fabriksmonteret, lukket enhed, der integrerer alle væsentlige komponenter i en traditionel elektrisk transformerstation i et enkelt, vejrbestandigt metalhus. Det bruges til mellemspænding (MV) til lavspænding (LV) strømtransformation og distribution, og fungerer som et "plug-and-play"-alternativ til store mursten-og-mørtel-transformatorstationsbygninger.

Q2: Hvad er hovedkomponenterne i en boks-type transformerstation?

A: Den består af tre hovedrum, hver med en afgørende rolle i kraftkonvertering og distribution:

Højspændingskoblingsudstyr: Fungerer normalt ved 10 kV eller 35 kV, udstyret med ringhovedenheder, vakuumafbrydere og strømbegrænsende sikringer.

Transformatorer: Tilgængelig i olie-nedsænkede og tør-type konfigurationer, i stand til op til 1600 kVA, med en beskyttende isolerende eller metallisk kabinet.

Lavspændingsfordelingsudstyr: Inkluderer strømfordelingspaneler, belysningspaneler, målepaneler, paneler til kompensation for reaktiv effekt og automatiske temperatur-/kondenskontrolsystemer.

Funktioner

Spørgsmål 3: Hvad er de vigtigste egenskaber ved understationer af bokstype?

A: Hovedfunktionerne er: (1) Avanceret teknologi, sikker og pålidelig; (2) Høj grad af automatisering; (3) Fabrikspræfabrikation; (4) Fleksible konfigurationsmuligheder; (5) Omkostningseffektiv med hurtige resultater; (6) Kompakt fodaftryk; (7) Æstetisk tiltalende design, der passer ind i omgivelserne.

Klassificering og modeller

Spørgsmål 4: Hvad er hovedklassifikationerne af understationer af bokstype?

A: Der er tre hovedtyper:

Modulær type: Høj- og lavspændingskoblingsudstyr og transformer er i et metalkabinet med en operativ gang; relativt store og sjældent brugt nu.

Integreret enhedstype: Høj- og lavspændingskontrol/beskyttelsesenheder er direkte installeret i kabinettet (ingen betjeningsgang), vedligeholdelsesfri, kompakt; også kaldet europæisk stil eller standard-type.

Integreret type: Høj- og lavspændingsdistributionsudstyr og transformatorens hoveddel er anbragt i transformatorolietanken, mere kompakt (ca. 1/3 størrelsen af ​​europæisk stil); også kaldet amerikansk-stil eller kompakt-type.

Q5: Hvilke modeller af boks-type understationer er tilgængelige?

A: Der er forskellige modeller til at imødekomme forskellige behov, herunder: Højspændingskoblingsudstyrsmodeller, tørtypetransformatorskabsmodeller, lavspændingskoblingsanlægsmodeller, globale standardmodeller (europæisk stil: større med centraliserede komponenter; amerikansk stil: bedre køling, men større; Integreret: mindre fodaftryk med fordele i amerikansk stil).

Drift & Vedligeholdelse

Spørgsmål 6: Hvad er de grundlæggende driftskrav til understationer af bokstype?

A: De grundlæggende krav er: (1) Installer på en forhøjet platform for at forhindre indtrængning af vand; (2) Sørg for pålidelig forbindelse til jordingsnettet for sikkerheden; (3) Hold området omkring transformerstationen rent og fri for snavs.

Spørgsmål 7: Hvilke regelmæssige inspektioner og vedligeholdelse er nødvendige for understationer af bokstype?

A: Regelmæssig vedligeholdelse omfatter: (1) Inspicering af højspændingsudstyr og transformere; (2) Udførelse af isolationstests for at sikre sikker drift; (3) Vedligeholdelse af kølesystemet for at forhindre overophedning.

Udfordringer og overvejelser

Spørgsmål 8: Hvilke miljø- og sikkerhedshensyn skal bemærkes for understationer af bokstype?

A: Nøgleovervejelser er: (1) Risiko for overophedning, som kræver tilstrækkelig ventilation; (2) Potentielle miljøpåvirkninger fra ukorrekt bortskaffelse af materiale; (3) Sikkerhedsforanstaltninger for at forhindre uautoriseret adgang.

Spørgsmål 9: Hvilke operationelle begrænsninger har boks-type understationer?

A: De vigtigste begrænsninger er: (1) Kapacitetsbegrænsninger for visse transformermodeller; (2) Behov for løbende vedligeholdelse for at undgå driftsproblemer; (3) Udfordringer ved integration med eksisterende systemer.
