Hvad er den tekniske analyse af understationer af bokstype i Europa, USA og Kina?

Fra elektriske ingeniørers perspektiv repræsenterer europæiske, amerikanske og kinesiske (kinesisk stil) containeriserede understationer tre forskellige tekniske tilgange baseret på forskellige netstandarder, geografiske miljøer og markedskrav. Kerneforskellene ligger i fire nøgledimensioner: strukturel integration, beskyttelseskonfigurationer, termisk styringsdesign og standardiseringssystemer. Disse forskelle giver anledning til forskellige anvendelsesscenarier og evolutionære baner.

Understationer i amerikansk stil prioriterer kompakthed og omkostningseffektivitet for at muliggøre udbredt udbredelse; Europæiske transformerstationer lægger på den anden side vægt på avanceret miljøpræstation og æstetisk tiltalende integreret design; hvorimod kinesiske understationer ofte anvender pragmatiske hybridløsninger, der balancerer forskellene mellem de to med hensyn til integration, omkostninger og design. Disse forskelle påvirker i høj grad skalaen, strukturelle sammensætning, internt design, nøgleudstyrskonfiguration, sikkerhedsfunktioner, installations- og vedligeholdelsesmetoder og i sidste ende transformerstationernes egnethed til specifikke applikationer.

Det følgende giver en dybdegående analyse fra tre perspektiver: tekniske detaljer, applikationsscenarier og fremtidige tendenser.

I. Dybdegående sammenligning af centrale tekniske detaljer for tre hovedtyper afKassetypeunderstationer

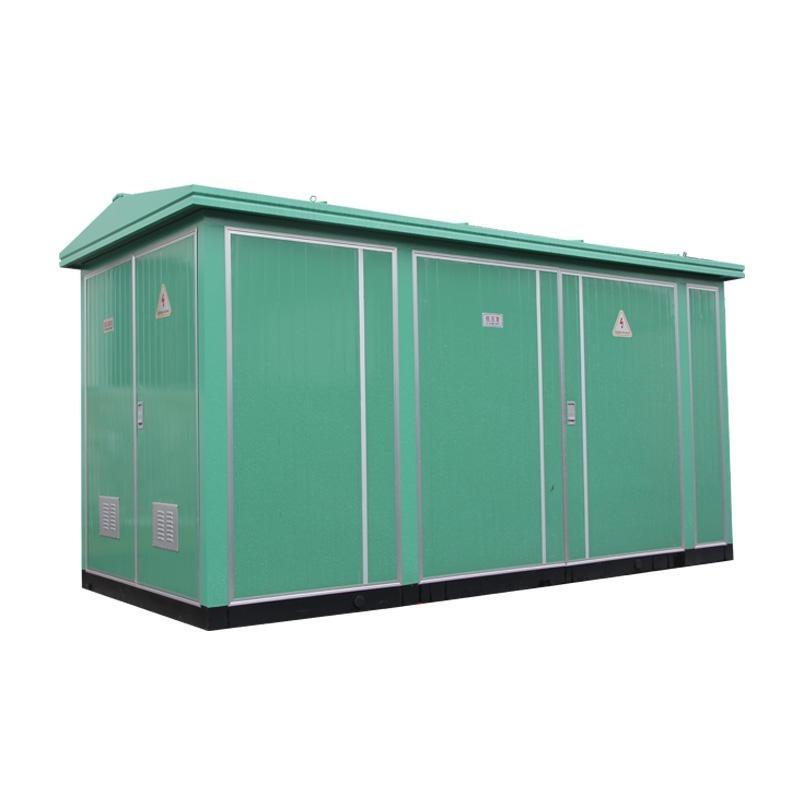

1. EuropæiskKassetypeunderstationer (europæisk stilKassetypeunderstationer, EU/IEC-standarder)

Kernedefinition: I overensstemmelse med IEC 62271-202 og IEC 61330-standarderne har disse understationer en uafhængig tre-rums modulær struktur og repræsenterer den globalt dominerende form for "Kassetypeunderstationer."

(1) Struktur og layout

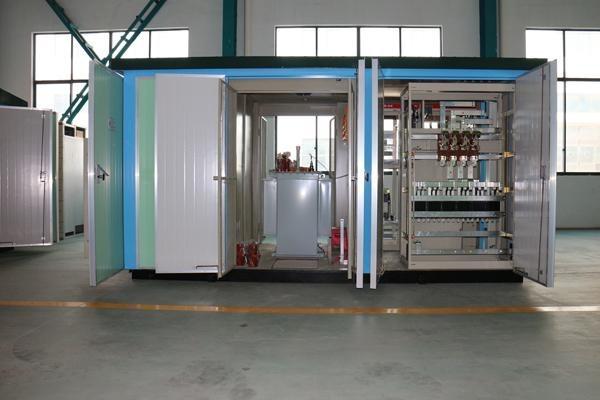

· Tre fuldstændig uafhængige rum: Højspændingsrummet, transformerrummet og lavspændingsrummet er fuldstændig adskilt af metalskillevægge, der danner en "目" eller "品" formlayout.

· Indkapsling og beskyttelse: Dobbeltlags stålplader med et polyurethanisoleringslag; beskyttelsesklasse IP54–IP55; stærk støvtæt, vandtæt og anti-kondenseringsevne.

· Krav til fundament: Kræver en standard kabelgrav, et uafhængigt fundament og en reserveret vedligeholdelsespassage (≥800 mm).

(2) Konfiguration af kernekomponent

· Højspændingsside: Standardkonfigurationen inkluderer SF6-ringhovedenheder eller luftisoleret koblingsudstyr, integreret med belastningsafbrydere, isoleringsafbrydere, jordafbrydere og overspændingsafledere, med fem-forhindringslåse.

· Transformer: Primært SCB-serien af ​​tør-type transformere (epoxyharpiksstøbt), med kapaciteter fra 50kVA til 2500kVA; tvungen luftkøling (temperaturstyring + aksialventilatorer).

· Lavspændingsside: Udtrækskoblingsudstyr, inklusive rammeafbrydere, smart kondensatorkompensation, smarte målere og overspændingsbeskyttelsesmoduler, der tilbyder enestående skalerbarhed.

· Beskyttelsessystem: Højspændingssiden tilbyder valgfri "belastningsafbryder + sikring" eller afbryderbeskyttelse (overstrøms-, øjebliks-, overbelastnings- og jordfejlsbeskyttelse); lavspændingssiden har omfattende distributionsbeskyttelse.

(3) Tekniske nøglekarakteristika

· Sikkerhed: Uafhængige rum med stærk lysbuefejlsisoleringsevne (indre lysbuemodstandsevne på 20kA/0,5s).

· Vedligeholdelse: Hver enhed kan afbrydes uafhængigt for vedligeholdelse; lavspændingssidevedligeholdelse kan udføres uden strømafbrydelse.

· Tab og energieffektivitet: Transformatorer af tør type er brandsikre, lækagefrie og støjsvage, men deres tomgangstab er lidt højere end oliefyldte transformere.

· Størrelse: Størst i volumen for den samme kapacitet, cirka 1,5 til 3 gange større end enheder i amerikansk stil.

2. Amerikansk stilKassetypeunderstation (amerikansk stilKassetypeunderstation, IEEE/ANSI-standarder)

Kernedefinition: Overholder IEEE C57.12.25 og ANSI C84.1 standarder; har en meget integreret, fælles indkapslingsstruktur, også kendt som en "combined-type transformer (ZGS)."

(1) Struktur og layout

· Integreret fælles tank: Intet separat højspændingsrum; højspændingsbelastningsafbryderen, sikringerne, trinkobleren og transformatorkernen er alle nedsænket i den samme olietank.

· Oliefrit design: Har en fuldt forseglet "olie + luftspalte" struktur, hvor tanken og radiatoren er direkte udsat for varmeafledning.

· Indkapsling og beskyttelse: Enkeltlags stålplade, beskyttelsesklassificering IP34D–IP44, der understreger beskyttelse mod støv og faste fremmedlegemer.

· Fundamentkrav: Enkelt platformfundament; ingen kabelgrav påkrævet; direkte kabelstikforbindelser.

(2) Konfiguration af kernekomponent

· Højspændingsside: Kabelstik af albuetype + indstikssikring + belastningskontakt; fuldt isoleret, fuldt afskærmet og berøringssikker, forenklet til det yderste.

· Transformator: Fuldt forseglet transformer med olie nedsænket, kapacitet 315 kVA–1.600 kVA; transformerolie fungerer som både det isolerende og kølende medium.

· Lavspændingsside: Kompakt støbt afbryderkabinet med forenklet beskyttelseskonfiguration (overbelastning, kortslutning, underspænding).

· Beskyttelsessystem: Højspændingssikringer beskytter mod interne transformatorfejl; lavspændingsstøbte afbrydere beskytter linjen; ingen relæbeskyttelsesanordninger.

(3) Tekniske nøglekarakteristika

· Kompakthed: Minimal volumen med et fodaftryk på 1/4 til 1/3 af enhederne i europæisk stil og 15 % til 20 % lavere omkostninger.

·Installerbarhed: "Plug-and-play"; installationstiden er kun en tredjedel af enheder i europæisk stil.

· Varmeafledning: Friluftskøling; høj overbelastningskapacitet (tillader 2x overbelastning i 2 timer).

Begrænsninger: Vedligeholdelse kræver fuldstændig strømafbrydelse; højspændingskomponenter er nedsænket i olie, hvilket gør reparationer efter fejl komplekse og tilbøjelige til lækage.

3. KinesiskKassetypeunderstationer (Kinesisk stil / Huashi-stilKassetypeunderstationer, GB standard)

Kernedefinition: Ved at kombinere europæisk modularitet med amerikansk kompakthed overholder disse understationer GB/T 17467-2020 (Højspænding/Lavspænding)Kassetypeunderstationer) og har en lokaliseret, modificeret struktur med tre rum.

(1) Struktur og layout

· Tre uafhængige, men kompakte rum: Højspændings-, transformator- og lavspændingsrummene er separate, men har reducerede dimensioner (falder mellem europæiske og amerikanske standarder).

· Optimeret layout: Hovedsageligt "目”-formet, enkeltrækket langsgående layout (kompatibel med IEEE elektromagnetiske kompatibilitetskrav), tilpasset kinesiske elnetinstallationsstandarder.

· Indkapsling og beskyttelse: Dobbeltlags stålplade, IP44–IP54, forbedret korrosionsbestandighed, seismisk modstand (designet til seismisk intensitet IX) og højtemperaturmodstand (-25°C til +40°C).

(2) Konfiguration af kernekomponent (forbedret lokalisering)

· Højspændingsside: Standardkonfigurationen inkluderer indenlandsk producerede luftisolerede/SF6-ringhovedenheder, der er kompatible med både europæiske afbryderløsninger og amerikanske albuestikløsninger.

· Transformere: Valg af tør-type eller olie-nedsænkede modeller (SCB14/S15, Klasse 1 energieffektivitet); forbedret kortslutningsmodstandsevne (10 kV/25 kA/3 s, overskrider IEC-standarden på 20 kA/2 s).

· Lavspændingsside: Integreret smart strømfordeling, automatisk kompensation for reaktiv effekt, harmonisk dæmpning og fjernovervågning, skræddersyet til at opfylde Kinas krav til automatisering af distributionsnetværk.

· Beskyttelsessystem: Dobbelt-redundant beskyttelse, med højspændingssikringer + afbrydere som backup beskyttelse; udstyret med ikke-elektriske beskyttelsesfunktioner såsom overtemperatur, gas og trykaflastning.

(3) Tekniske nøglekarakteristika

· Tilpasningsevne: Fuldt kompatibel med Kinas 10kV/20kV distributionsnetværk, kortslutningsniveauer og jordingskonfigurationer.

· Omkostningseffektivitet: Lavere omkostninger end europæiske designs, højere pålidelighed end amerikanske designs.

· Intelligens: Standard IoT-overvågning (telemetri, fjernstyring og fjernbetjening), understøtter IEC 61850-protokollen.

Tekniske parametre Sammenligning af tre store boks-type understationer

II. Præcis matchning af applikationsscenarier (udvælgelseskriterier for elektroingeniører)

1. Ansøgningsscenarier for europæisk stilKassetypeunderstationer

Kerneudvælgelseskriterier: Høj pålidelighed, høj sikkerhed, stærk skalerbarhed og miljømæssig bæredygtighed som en prioritet

· Bycentre / skelsættende bygninger: Kommercielle komplekser, superhøjhuse, CBD'er (brandsikkerhed, lav støj, landskabsintegration).

· Industriel / høj pålidelig belastning: Datacentre, præcisionsfremstilling, jernbanetransit, hospitaler (uafbrudt strømforsyning, vedligeholdelse uden strømafbrydelse).

· Integration af vedvarende energinet: Vindkraft / PV step-up understationer (harmonisk afbødning, reaktiv effektkompensation, intelligent overvågning).

· Miljøfølsomme områder: Skoler, boligområder, naturskønne steder (ingen olielækage, tør-type isolering).

2. Ansøgningsscenarier for USAKassetypeunderstationer

Kerneudvælgelseskriterier: Lave omkostninger, hurtig implementering, ekstremt begrænset plads

· North American Power Grid: Lokale distributionsnetværk i USA og Canada (standard overensstemmelse).

· Renovering af ældre boligområder: Bynet-endepunkter med begrænset plads og korte byggecyklusser.

· Midlertidig/nødstrømforsyning: Byggepladser, messer, katastrofehjælp (plug-and-play, kan flyttes).

· Land-/forstadsnet: Områder med lav belastningstæthed, store forsyningsradier og begrænsede O&M-kapaciteter.

3. Applikationsscenarier for kinesiskKassetypeunderstationer

Kerneudvælgelseskriterier: Kompatibilitet med det kinesiske elnet, høj omkostningseffektivitet og intelligent O&M

· By- og landdistriktsdistributionsnetværk i Kina: Nye boligsamfund, industriparker og kommunale offentlige faciliteter (10kV-standard, matchning af kortslutningsniveau).

· Opgraderinger til distributionsnetværksautomatisering: Fuld dækning af "Tre fjernbetjeninger" (fjernmåling, fjernsignalering, fjernbetjening), smart grid noder.

· "Ny infrastruktur": 5G-basestationer, ladestationsklynger, energilagringskraftværker (integrerede kilde-net-belastning-lagergrænseflader).

· Eksport/bælte og vej: Tilpasset markeder i Sydøstasien, Mellemøsten, Afrika og andre regioner med blandede IEC- og GB-standarder.

III. Fremtidige udviklingstendenser (evolutionære retninger for de tre store teknologiveje)

1. Globale fælles tendenser (opgraderinger delt af alle tre veje)

(1) Lavt kulstofindhold og høj energieffektivitet

· Obligatoriske energieffektivitetsopgraderinger: Fra og med 2026 vil Tier 1 energieffektivitetsstandarder være obligatoriske på store globale markeder (reducerer tomgangstab med 40 %).

· Miljøvenlige isoleringserstatninger: Ingen brug af SF6 (erstattet af tør luft, N₂ og miljøvenlige gasser); mineralolie erstattet af naturlig ester vegetabilsk olie.

· Udbredt anvendelse af amorfe legeringer: Tab ved ubelastet belastning 70 %-80 % lavere end traditionelle materialer; penetrationsraten i statsnettet for at nå 50 % i 2030.

(2) High Intelligence (AIoT)

· Edge Computing + Digital Twins: Statusovervågning i realtid, fejlforudsigelse (nøjagtighed >95%), fjerndiagnostik og automatiseret generering af drifts- og driftsrapporter.

·Fuld IEC 61850-overensstemmelse: Plug-and-play-funktionalitet, forbedret interoperabilitet og problemfri integration med smart grid-afsendelsessystemer.

· 5G + IoT: Fjernbetjening, buedetektering, overtemperaturalarmer, energiforbrugsanalyse; ubemandet drift bliver standard.

(3) Integration og præfabrikation

· "Multi-compartment integration": Præfabrikerede moduler, der integrerer transformerstation, energilagring, PV og ladestationer, hvilket reducerer fodaftrykket med yderligere 30%.

·Modulært byggeklodsdesign: Standardiserede moduler, fabrikspræmontering og nul ledningsføring på stedet reducerer installationstiden til inden for én dag.

2. Differentieret udvikling af tre store produktlinjer

(1) Europæisk koblingsudstyr: Ultimate Safety + Green Zero-Carbon

·Forbedret intern lysbuebeskyttelse (lysbueslukning ≤0,1 s), eksplosionssikker og brandmodstandsevne.

· Hele serien er oliefri, fuldstændig tør-type og lavet af genanvendelige materialer, i overensstemmelse med EU's "kulstofneutralitet"-regler.

· Fokuserer på 40,5 kV højspændings-, højkapacitetsapplikationer og smarte mikronet-masterstationsscenarier.

(2) U.S.A.KassetypeUnderstationer: Minimalistisk integration + lave omkostninger

· Yderligere miniaturisering og vægtreduktion, skræddersyet til nordamerikanske distribuerede PV- og boligenergilagringssystemer.

· Anvender IoT til forenklet overvågning og lægger vægt på en lavpris O&M-model baseret på "manglende udskiftning".

· Fokuserer på løst strukturerede distributionsnetmarkeder i Nordamerika, Latinamerika og Australien.

(3) kinesisk Kassetype Understationer: Universel tilpasningsevne + Smart Integration

· Dobbelt-standard kompatibilitet (IEC+GB), med forbedret tilpasningsevne til ekstreme miljøer (ekstrem kulde, høj luftfugtighed, stor højde).

· Integreret produktion, net, belastning og lagring: Dyb integration af energilagringsinvertere (PCS) og energistyringssystemer (EMS).

· AI-drevet forudsigende vedligeholdelse: Styrket af indenlandske algoritmer øgede MTBF til over 100.000 timer.

· Fører an med dobbelte gennembrud på det globale mellem-til-lave marked

IV. Resumé: Grundlæggende forskelle i tekniske tilgange

· Europæisk: Sikkerhed først, modulopbygget og yderst pålidelig, hvilket repræsenterer en "præcisionsteknisk" teknisk tilgang.

· Amerikansk: Cost-first, integreret og hurtig implementering, der repræsenterer en "økonomiorienteret" teknisk tilgang.

· Kinesisk tilgang: Tilpasningsevne først, lokalisering og intelligens, der repræsenterer den "afbalancerede" tekniske tilgang.

I løbet af de næste 3 til 5 år vil disse tre tilgange trække fra hinanden, og deres grænser vil udviskes: Den europæiske tilgang vil blive mere kompakt, den amerikanske tilgang mere intelligent, og den kinesiske tilgang mere internationaliseret, og i sidste ende konvergerer mod et samlet teknisk paradigme om "intelligens, lavt kulstofindhold, integration og standardisering."

FAQ for europæiske, amerikanske og kinesiske understationer af bokstype

1. Hvad er kernestandardsystemerne for de tre typer af bokstype understationer?

· Europæisk: IEC 62271, IEC 61330

· Amerikansk: IEEE C57.12.25, ANSI

· Kinesisk: GB/T 17467-2020

2. Hvad er de vigtigste strukturelle forskelle?

· Europæisk: Tre fuldt uafhængige rum, modulært design

· Amerikansk: Integreret fælles tank, højspændings- og transformerdelt olietank

· Kinesisk: Tre uafhængige rum, kompakt og optimeret layout

3. Hvilken transformatortype anvendes i hver type?

· Europæisk: Hovedsageligt tør-type transformer

· Amerikansk: Kun olie-nedsænket transformer

· Kinesisk: Tør-type eller olie-nedsænket valgfri

4. Hvilken har den mindste volumen og fodaftryk?

Amerikansk boks understation, kun omkring 1/3 af den europæiske type.

5. Hvilken har den stærkeste kortslutningsmodstandsevne?

Kinesisk understation, op til 25kA/3s forbedret niveau.

6. Kan vedligeholdelse udføres uden fuld strømafbrydelse?

· Europæisk og kinesisk: Ja, uafhængig vedligeholdelse

· Amerikansk: Nej, generel strømafbrydelse påkrævet

7. Hvilken type har den laveste pris?

Amerikansk boks understation, 15%-20% lavere end europæisk type.

8. Hvad er de typiske anvendelsesscenarier?

· Europæisk: Bykerneområder, datacentre, højsikkerhedsindustrianlæg

· Amerikansk: Smal plads, hurtig konstruktion, landlig og midlertidig strømforsyning

· Kinesisk: Distributionsnetværk i byer og landdistrikter, ny infrastruktur, intelligente net

9. Hvad er den fremtidige udviklingstendens?

Fælles: Høj effektivitet, intelligens, SF6-fri, integration

· Europæisk: Ekstrem sikkerhed, kulstoffri, tør-type fuld serie

· Amerikansk: Miniaturisering, lavpris udskiftningstilstand

· Kinesisk: IEC+GB-kompatibilitet, kilde-net-belastnings-lagring integration

10. Hvilken er bedst egnet til kinesiske elnetprojekter?

Kinesisk boks understation, bedst matchende 10kV/20kV distributionsnetværk, beskyttelse og intelligente krav.
