En hurtig vejledning: Nøgleforskelle og valgvejledning for tør-type vs. olie-nedsænkede transformere

En hurtig vejledning: Nøgleforskelle og valgvejledning for tør-type vs. olie-nedsænkede transformere

Efterhånden som udviklingen af ​​nye strømsystemer accelererer, spiller distributionstransformatorer - som kritisk udstyr til energikonvertering - en afgørende rolle i at bestemme sikkerhed, energieffektivitet og drifts- og vedligeholdelsesomkostninger. Det nuværende marked er domineret af to hovedkategorier: tør-type transformere og olie-nedsænkede transformere. Disse to typer adskiller sig væsentligt med hensyn til isolering og køling, sikkerhed og miljømæssig ydeevne, anvendelige scenarier og omkostningseffektivitet. I overensstemmelse med den obligatoriske energieffektivitetsstandard GB 20052-2024 giver denne artikel en omfattende analyse af forskellene mellem disse to typer udstyr og tilbyder en autoritativ reference til ingeniørudvælgelse.

I. Grundlæggende kerneforskelle: Forskelle i isolering og kølemetoder

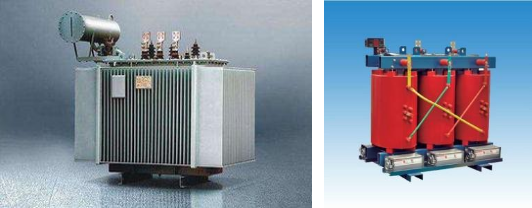

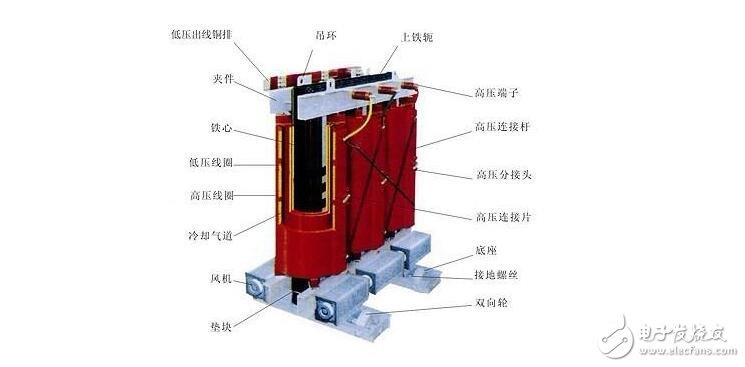

Transformere af tør type bruger luft som kølemedium. Vindingerne er isoleret ved hjælp af vakuumstøbning af epoxyharpiks eller Nomex papirimprægnering, hvilket eliminerer behovet for flydende medier. De har en enkel struktur og udgør ingen risiko for lækage. Olie-nedsænkede transformere bruger isoleringsolie som både køle- og isoleringsmedie. Kernen og viklingerne er nedsænket i olietanken og er afhængig af oliecirkulation til varmeafledning. Denne teknologi er moden og tilbyder en bredere vifte af kapaciteter. Denne grundlæggende designforskel bestemmer den omfattende divergens mellem de to med hensyn til sikkerhed, miljøpåvirkning og drift og vedligeholdelse.

II. Sammenligning på tværs af seks nøgledimensioner

III. Implementering af nye regler: Udvalg af udstyr skal overholde standarder

GB 20052-2024, en obligatorisk national standard for krafttransformatorer med virkning fra februar 2025, specificerer energieffektivitetsgrader og udfasningsplaner. Udvælgelse af laveffektive modeller er strengt forbudt i nye byggeprojekter, og eksisterende udstyr med højt energiforbrug skal gradvist udfases. Til indendørs strømfordeling i civile bygninger skal der i overensstemmelse med de obligatoriske bestemmelser i GB 51348-2019 vælges tørtype eller ikke-brændbare væskeisolerede transformere.

IV. Udvalgsanbefalinger: Præcis matchning baseret på applikationsscenarier

Vælg tør type: Indendørs miljøer, områder med høj belægning, strenge brandsikkerhedskrav, begrænset plads, lette belastningsudsving og fokus på miljøbeskyttelse og lav vedligeholdelse.

Vælg olienedsænket: Til udendørs brug, koncentrerede belastninger med stor kapacitet, vedvarende tunge belastninger, barske miljøer og situationer, der prioriterer lave startomkostninger.

V. Industritendenser

Drevet af mål for sikkerhed og lavt kulstofindhold fortsætter penetrationsraten for transformatorer af tør type med at stige i bydistributionsnetværk, datacentre og nye infrastruktursektorer; olienedsænkede transformere, der udnytter deres store kapacitet og omkostningseffektivitet, forbliver dominerende inden for udendørs krafttransmission og transformation samt industrielle energianvendelser. Disse to typer udstyr udelukker ikke hinanden; snarere supplerer de hinanden i forskellige scenarier og arbejder sammen for at understøtte en sikker og effektiv drift af moderne elnet.

Fabrikanter af strømudstyr anbefaler, at valget bør balancere sikkerhed, energieffektivitet, drift og vedligeholdelse og overholdelse af lovgivningen. Beslutninger bør træffes omfattende under hensyntagen til belastningskarakteristika, installationsmiljøer og budgetcyklusser for at undgå øgede omkostninger, sikkerhedsrisici og overholdelsesrisici som følge af forkert valg.
