Hvad er kerneteknologierne og praktiske anvendelser af GGD-fast lavspændingsanlæg?

Hvad er kerneteknologierne og praktiske anvendelser afGGD Fast lavspændingskobling?

Officiel definition: GGD AC lavspændingsfordelingsskab er en standardindendørs fast AC lavspænding komplet koblingsudstyrdesignet og fremstillet i overensstemmelse med nationale standarder for komplet lavspændingsanlæg. Det er anvendeligt til strømfrekvens-lavspændingsdistributionssystemer, der vedtager et fuldt lukket gulvstående skab og fast elektrisk installationsstruktur. Det bruges hovedsageligt til lavspændingsstrømdistribution, elektrisk energimåling, linjebeskyttelse, reaktiv effektkompensation og kredsløbskontrol. Det er den mest modne og udbredte standardiserede basale lavspændingsstrømdistributionsenhed inden for industriproduktion, bygningskonstruktion, kommunal støtte og distribution af ny energistrøm i Kina.

Som kerneudstyret ved terminalen af ​​krafttransmissions- og distributionssystemer bestemmer lavspændingskoblingsanlæg direkte sikkerheden, stabiliteten og strømforsyningskvaliteten for hele distributionssystemet. Med moden mekanisk struktur, stabil driftsydelse, stærk miljøtilpasningsevne og enestående ingeniøromkostningsydelse har GGD fast lavspændingskoblingsudstyr længe været den almindelige basisskabstype til nybyggeri, renovering og udvidelse af strømdistributionsprojekter. Dette papir uddyber systematisk det fulde sæt af kerneviden om GGD-koblingsudstyr fra dimensionerne af modelfortolkning, strukturel teknologi, designprincip, funktionelle kabinettyper, kredsløbssammensætning, modelvalgsforskelle, scenarietilpasning, installation, drift og vedligeholdelse og almindelige fejl. Med populær formulering og stærk praktisk anvendelighed kan den bruges som reference til professionel læring, valg af udstyr, konstruktion på stedet, udstyrsaccept og daglig drift og vedligeholdelse.

I. Modelfortolkning og produktpositionering

De tre bogstaver i GGD svarer til udstyrets kernestrukturelle og funktionelle egenskaber, der tjener som det grundlæggende grundlag for at skelne kabinettyper og bedømme udstyrsapplikationer i lavspændingsstrømdistributionsindustrien. Hvert bogstav definerer udstyrets designegenskaber og anvendelsesgrænser.

Det første bogstav "G" repræsenterer en fuldstændig lukket metalskabsstruktur. Udstyret vedtager et integreret lukket kabinetdesign, der adskiller sig fra åbne strømfordelingsstøtter og enkle åbne distributionsbokse. Den har komplette funktioner til forebyggelse af støv, forebyggelse af fremmedlegemer og forebyggelse af utilsigtet kontakt, der overholder sikkerhedsbeskyttelsesstandarderne for standard strømfordelingsrum. Den er kun anvendelig til standardiserede indendørs strømfordelingsscenarier og bruges ikke til midlertidig simpel strømfordeling.

Det andet bogstav "G" repræsenterer den faste installationsstruktur, som er det mest karakteristiske træk ved GGD. Alle primære og sekundære elektriske komponenter i skabet er boltet og fastgjort på skabets bærende bjælker, uden nogen bevægelige mekaniske strukturer såsom trækning, tilstopning, glidning og fjedre. Denne struktur opgiver bekvemmeligheden ved live-line vedligeholdelse til gengæld for højere strukturel stivhed, stærkere kortslutningsslagfasthed og mere stabil langsigtet driftstilstand, tilpasset 7×24-timers uafbrudt driftskrav i industrielle scenarier.

Bogstavet "D" repræsenterer den særlige kraftfordelingsattribut. Udstyret er udelukkende orienteret til strømfordelingsfunktioner, med fokus på transmission, distribution, måling og beskyttelse af lavspændingseffekt-frekvens elektrisk energi. Den understøtter ikke specielle kontrolfunktioner såsom variabel frekvenshastighedsregulering og automatisk programstyring, der tjener som en ren kraftoverførselsunderstøttende enhed.

Produktets kernepositioneringsoversigt: GGD er et standardiseret lavspændings hovedfordelingsskab med indendørs gulvstående type, fuldt fast struktur, stærk storstrøms tilpasningsevne, stabil drift og høj universalitet. Det bruges hovedsageligt som det grundlæggende kernestrømforsyningsudstyr til industrielle, bygningsmæssige, kommunale og nye energiforsyningssystemer.

II. Skabsstruktur, produktionsteknologi og underliggende designlogik

1. Overordnet rammestruktur og kernefordele

GGD-koblingsudstyr anvender en samlet profilrammestruktur, der adskiller sig fra traditionelle helsvejsede skabe. Udstyret er samlet af specielle søjler, bjælker og lodrette bjælker gennem bolte, hvilket effektivt undgår kabinetdeformation, ujævn spænding og rammeforvrængning forårsaget af all-svejseteknologi, med høj formningspræcision og god strukturel konsistens. I overensstemmelse med designlogikken "rammebærende og pladekapslingsbeskyttelse" bæres alle belastninger af samleskinner, afbrydere og kabler af højstyrkeprofilrammen, mens de ydre plader kun udfører lukket beskyttelse og støvisoleringsfunktioner. Ingen rammedeformation, dårlig dørlukning eller komponentforskydning og -løsning vil forekomme under langtidsdrift, hvilket sikrer høj strukturel holdbarhed.

2. Praktiske funktioner af kabinetmateriale og overfladeteknologi

Skabet er lavet af koldvalsede stålplader af høj kvalitet, med fortykket kerne bærende rammer for at forbedre den samlede bæreevne og mekanisk slagfasthed. Kabinettets overflade anvender industriel elektrostatisk pulversprøjteteknologi, som ikke kun er til udseendedekoration, men har flere praktiske beskyttende effekter: For det første isoleringsbeskyttelse for at blokere lækageledning af metalskallen og reducere risikoen for elektrisk stød; for det andet, anti-korrosion og rustforebyggelse for at tilpasse sig det komplekse miljø i strømfordelingsrum med fugt, dårlig ventilation og støvophobning og forsinke ældning af kabinetter; for det tredje, lysbuebrændingsmodstand til at modstå lysbuer genereret af mindre kredsløbskortslutninger og begrænse fejludvidelse. I mellemtiden er alle metalkomponenter inklusive skabsrammer, bevægelige døre og aftagelige sideplader forbundet til det forenede jordingssystem gennem specielle jordledninger for at danne et fuld-range ækvipotentialbeskyttelsessystem og eliminere statisk akkumulering og skalinducerede elektricitetsrisici.

3. Grundlæggende sikkerhedsprincip for intern 4-zoners fysisk isolation

GGD-skabet vedtager et standardiseret uafhængigt fire-zoners fysiske skillevægslayout, som er udstyrets centrale sikkerhedsdesign. Det har til formål at isolere fejl, blokere lysbuer og realisere zoneinddelt beskyttelse, hvilket forhindrer lokale fejl i at forårsage lammelse i hele kabinettet.

Top Busbar Room: Som det kerneområde med den højeste energi i hele kabinettet er det selvstændigt lukket og indrettet med hovedskinne, neutrale ledninger og beskyttende jordingsskinner, fuldt udstyret med isolerende skillevægge og kappe. Det kan effektivt forhindre fase-til-fase kortslutninger på samleskinnen forårsaget af lavere lysbue, kabelfejl og faldende fremmedlegemer, begrænse større elektriske fejl til det øverste område og beskytte alle lavere strømgrene mod fejl.

Mellem Elektrisk Komponentrum: Den installerer centralt primære elektriske komponenter såsom afbrydere, transformere og kontaktorer. Det centrale layout sikrer ensartet stress og undgår udstyrsresonans og offset under storstrømsdrift. Den faste bolteinstallation eliminerer huller i elektriske kontakter, hvilket i høj grad reducerer sandsynligheden for højfrekvente fejl såsom virtuel forbindelse, overophedning og forbrænding.

Nedre Kabelrum: Et eksklusivt uafhængigt rum til at lægge, krympe og fastgøre indgående og udgående kabler, der realiserer fysisk isolation mellem kabelkredsløb og højspændingsskinner. Det undgår effektivt samleskinnejording og kortslutningsfejl forårsaget af ældning af kabelisolering og kappeskader, adskiller stærke og svage strømledninger, opnår pæne og klare kredsløb og letter senere vedligeholdelse og fejlfinding.

Fordørens instrumentbetjeningsområde: Den arrangerer kun sekundært svagstrømstilbehør såsom instrumenter, indikatorlys, betjeningsknapper og overførselskontakter, der realiserer streng fysisk isolation mellem stærke og svage strømme. Operatører behøver ikke at kontakte højspændingsstrømførende kredsløb under daglig inspektion, parametervisning og udstyrsdrift, hvilket fundamentalt undgår personlige elektriske stød og forbedrer driftssikkerheden.

4. Indgangs- og udgangsledningstilstande og scenarietilpasning

Bottom-in og bottom-out: Den industrielle standard mainstream-tilstand, velegnet til de fleste strømfordelingsrum med rendeledninger. Kabler kommer ind i kabinettet fra jordgrave med skjulte, pæne og sikre ledninger, der kan anvendes til de fleste konventionelle strømdistributionsscenarier såsom fabrikker, bygninger og boligsamfund.

Top-in og top-out: Tilpas til strømfordelingsrum med fuldt top-brolayout, mest brugt til højhuse maskinrum og værksteder med centraliseret broledning, med mindre kabelbøjning, lavt ledningstab og glatte ledninger.

Top-in bottom-out og bottom-in top-out: Særlige adaptive tilstande, hovedsageligt anvendt til specielle arbejdsforhold såsom renovering af gamle strømfordelingsrum, kredsløbsudvidelse og begrænset ledningsføring på stedet, med høj fleksibilitet.

III. Strømfordelingslogik og anvendelsesscenarier for forskellige GGD-funktionsskabe

Et komplet lavspændingsstrømdistributionssystem er bygget ved at kombinere flere funktionelle GGD-skabe. Alle skabe udfører deres respektive opgaver og samarbejder med hinanden for at danne et komplet strømfordelingssystem, der integrerer strømadgang, belastningsfordeling, fejlbeskyttelse, energieffektivitetsoptimering og effektmåling.

1. Indgående kabinet (System Main Power Gatew

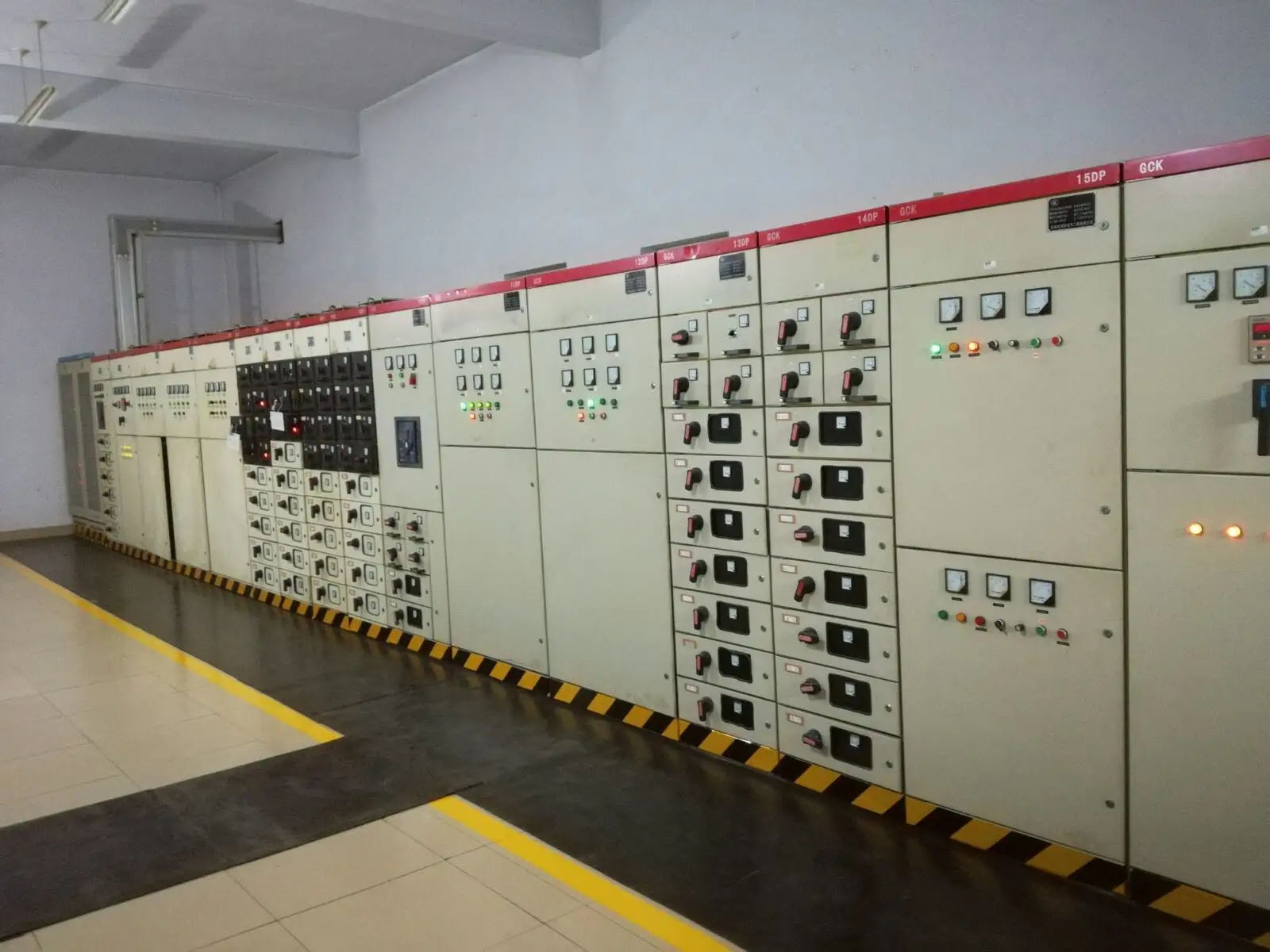

Det indgående kabinet er hovedstrømindgangen til hele lavspændingsstrømdistributionssystemet, udstyret med en universel hovedafbryder til at varetage funktionerne som systemhovedafbryder og primær fejlbeskyttelse. Strømudgangen fra den øvre transformer får adgang til det indgående kabinet, stabiliseret og beskyttet af hovedafbryderen, og shunter derefter til alle bageste funktionsskabe. Udstyret integrerer flere beskyttelsesfunktioner såsom overbelastning, kortslutning, underspænding og fasetab og kan udløse øjeblikkeligt for at afbryde strømmen i tilfælde af større systemfejl for at beskytte bagledninger og udstyr. Et enkelt strømforsyningssystem er udstyret med et indgående kabinet, mens et dobbeltkredsløbs redundant strømforsyningssystem kræver to indgående kabinetter matchet med et bindeskab.

2. Udgående kabinet (belastningsfordelingsterminal)

Som grenens kerneudstyr i strømdistributionssystemet opdeler det udgående kabinet hovedstrømforsyningen i flere uafhængige grene for at tilpasse sig forskellige belastninger såsom strømudstyr, belysningssystemer og kontorfaciliteter. Ved at vedtage den uafhængige strømfordelingslogik for et kredsløb med en beskyttelse, er beskyttelsen af ​​hver gren uafhængig af hinanden. Kun den fejlbehæftede gren udløses i tilfælde af overbelastning, kortslutning eller lækage af en enkelt gren, uden at det påvirker systemets samlede strømforsyning, opnår nøjagtig fejlisolering og letter hurtig fejlfinding og strømgendannelse.

3. Kompensationsskab for reaktiv effekt (System Energy Efficiency Optimization Core)

Industrielle scenarier har en høj andel af motorer og induktivt udstyr, som genererer en stor mængde reaktivt effekttab under drift, hvilket fører til lav neteffektfaktor, øget linjespændingsfald, forværret udstyrsopvarmning og effektfaktorgebyrer fra strømforsyningsbureauer, hvilket øger virksomhedens strømforbrugsomkostninger. Kabinettet til kompensation for reaktiv effekt skifter automatisk kondensatorbanker i henhold til ændringer i netbelastningen i realtid for dynamisk at kompensere systemets reaktive effekt, stabilisere netspændingen, reducere ledningstab og forbedre effektiviteten i strømudnyttelsen. Til harmoniske arbejdsforhold med intensive frekvensomformere og højfrekvensudstyr skal reaktorer installeres for at undertrykke harmoniske og forhindre udbrænding af kompensationsudstyr.

4. Bindeskab (Dual-Power uafbrudt strømforsyningskerne)

Bindeskabet er specielt anvendt til højpålidelige redundante strømforsyningssystemer med dobbelte indgående linjer og dobbelte samleskinner. Under normale driftsforhold forsynes de to sektioner af samleskinner uafhængigt af to indgående skabe, og bindeskabet forbliver åbent. Når en indgående strømforsyning svigter eller udløses, lukker bindeskabet automatisk eller manuelt, og den normale strømforsyning leverer strøm til begge samleskinnesektioner for at undgå strømafbrydelser i store områder. Det er meget udbredt i nøglescenarier med høje krav til strømforsyningskontinuitet, såsom hospitaler, store indkøbscentre, datarum, industrielle produktionslinjer og brandstrømsdistributionssystemer.

5. Målerskab (specielt udstyr til strømafregning)

Måleskabet er et specielt standardiseret skab under tilsyn af strømforsyningsafdelinger. Dens kabinetstruktur, komponentkonfiguration og ledningsteknologi overholder strengt kravene til accept af strømforsyning. Skabet er specielt udstyret med måletransformatorer og smarte el-energimålere til nøjagtigt at opsamle og tælle systemets samlede strømforbrug, hvilket fungerer som det juridiske grundlag for elafgiftsafregning. Kabinettet understøtter blyforseglingskontrol, og privat ledningsføring og modifikation af udstyr er forbudt for at sikre kompatibel, nøjagtig og sporbar effektmåling.

IV. Grundlæggende principper for primære og sekundære kredsløb

1. Primært hovedkredsløb

Det primære hovedkredsløb er systemets stærkstrøms hovedkanal, hovedsageligt inklusive hovedskinner, forgreningsskinner, hovedkontakter på afbrydere, indgående og udgående kabler og belastningsledningsklemmer. Dens kernefunktion er at transmittere og distribuere højeffekt elektrisk energi, direkte forbinde terminalbelastninger, bestemme den samlede strømforsyningskapacitet og kortslutningsmodstand for kabinettet. Den faste struktur af GGD sikrer fast fastgørelse af ledende komponenter uden bevægelige tilstopningsspalter og stabil kontaktmodstand. Den er ikke tilbøjelig til overophedning, virtuel forbindelse og brænding under langvarig højstrømsdrift, med fremragende lysbuemodstand og kortslutningsstødmodstand, der tilpasser sig langsigtet steady-state drift af hovedstrømkredsløb.

2. Sekundært styrekredsløb

Det sekundære styrekredsløb er et lavspændings svagstrøms hjælpesystem, der understøtter det primære kredsløb. Den transmitterer ikke direkte elektrisk energi med høj effekt, og dens kernefunktioner er overvågning, beskyttelse, kontrol og tidlig advarsel. Det omfatter hovedsageligt fire funktioner: realtidsindsamling af driftsdata såsom spænding, strøm og strømforbrug; tilbagemelding af udstyrs lukning, åbning og fejltilstande; realisering af overbelastning, kortslutning, underspænding og anden fejlbeskyttelse; understøttelse af lokal betjening og fjernbetjening. Indirekte stærkstrømskontrol gennem svag strøm forbedrer i høj grad udstyrets driftssikkerhed og betjenings- og vedligeholdelseskomfort.

V. Kerne fordele og ulemper ved GGD

1. Vigtigste fordele

For det første høj driftssikkerhed og lav fejlrate. Udstyret har ingen sårbare mekaniske strukturer såsom skuffer, glidebaner og fjedre, hvilket grundlæggende undgår fejl som mekanisk blokering, dårlig kontakt og komponentfejl, tilpasser sig 24-timers uafbrudt drift og reducerer senere drifts- og vedligeholdelsestryk.

For det andet solid struktur og stærk fejltolerance. Med fast komponentinstallation og pænt og stabilt samleskinnelayout vil kabinetstrukturen ikke løsne sig, komponenter vil ikke springe ud, og lysbuer spredes ikke meget i tilfælde af systemkortslutningsfejl, hvilket sikrer stærk fejlkontrollerbarhed.

For det tredje høj universalitet og kompatibilitet. Udstyret har en høj standardiseringsgrad, kompatibel med forskellige almindelige lavspændingselektriske komponenter med udbredt industritilbehør og ingen tilpassede tekniske barrierer, hvilket muliggør hurtig vedligeholdelse, renovering og kapacitetsudvidelse.

For det fjerde høj renoveringsfleksibilitet. Skabet har et rummeligt interiør uden overflødige strukturer, hvilket muliggør tilføjelse af nye strømfordelingskredsløb, intelligente overvågningsmoduler og reaktive effektkompensationsmoduler i henhold til senere drifts- og vedligeholdelsesbehov, tilpasset til opgradering og renovering af gamle strømfordelingsrum.

For det femte, fremtrædende omkostningsydelse. Med moden produktionsteknologi og lave masseproduktionsomkostninger er dens pris meget lavere end skuffe-type koblingsudstyr under samme strømfordelingskapacitet, velegnet til storskala strømdistributionsprojektimplementering.

2. Vigtigste ulemper

For det første utilstrækkelig betjenings- og vedligeholdelseskomfort og obligatorisk slukningsvedligeholdelse. Alle komponenter er fast installeret uden uafhængige trækbare vedligeholdelsesenheder, hvilket kræver strømafbrydelse af den øvre strømforsyning for vedligeholdelse af en enkelt kredsløbsfejl og udskiftning af udstyr, ude af stand til at realisere strømførende vedligeholdelse.

For det andet lav modulariseringsgrad og dårlig enhedsudskiftelighed. Der er ingen ensartet modulær standard, og det indvendige layout og installationsdimensioner af skabe fra forskellige producenter er forskellige, idet de ikke kan realisere direkte udveksling af kredsløbsenheder som skuffeskabe.

For det tredje begrænset tilpasning til avancerede scenarier. Begrænset af den slukkede vedligeholdelsesfunktion kan den ikke opfylde højstandard strømforsyningskrav såsom hyppig vedligeholdelse, nul strømafbrydelse og præcisionsbelastningsstrømforsyning.

VI. Forskelle og udvælgelseslogik af GGD, GCK og MNS kabinettyper

GGD, GCK og MNS er tre almindelige kabinettyper i Kinas lavspændingsstrømdistributionsindustri. Deres kerneforskelle ligger i strukturel form, drift og vedligeholdelsestilstand, pålidelighedsniveau og scenarietilpasningsevne snarere end udseende.

GGD: Fuldt fast struktur uden bevægelige skuffeenheder, med stabil struktur, stærk kortslutningsmodstand, lav pris og fremragende ydeevne ved storstrøm. Dens ulempe er, at der kræves strømafbrydelsesvedligeholdelse, velegnet til systemhovedskabe, hovedstrømfordeling og konventionel stabil belastningsstrømfordeling.

GCK: Halvskuffestruktur med uafhængigt trækbare og udskiftelige udgående kredsløb, hvilket muliggør live-line vedligeholdelse af enkelte kredsløb. Den balancerer stabilitet og betjeningskomfort, hovedsageligt tilpasset til værkstedskraftbelastninger og arbejdsforhold, der kræver hyppig vedligeholdelse.

MNS: Avanceret fuldmodulopbygget skuffeskab med stærk enhedsudskiftelighed, høj intelligens, højt beskyttelsesniveau og høj drifts- og vedligeholdelseseffektivitet, men høje omkostninger, anvendelig til datacentre, præcisionsproduktion, avanceret handel og uafbrudte vigtige belastningsscenarier.

Formel for valg af industri: Vælg GGD til konventionel steady-state strømfordeling, storstrøms hovedkredsløb og budgetkontrollerede projekter; vælg GCK for værkstedskraft og hyppige vedligeholdelsesarbejdsforhold; vælg MNS til avancerede scenarier, krav til nul strømafbrydelser og præcisionsbelastninger.

VII. Gældende og uanvendelige scenarier

1. Foretrukne relevante scenarier

Hovedstrømfordelingsrum på forskellige fabrikker, strømfordelingsrum i bygninger og boligsamfund, lavspændingsnettilsluttede systemer af fotovoltaiske kraftværker, midlertidige hovedstrømfordelingsskabe til byggepladser, hovedstrømdistribution af fabriksværksteder, kommunal konventionel strømdistribution, centraliseret strømfordeling af vandpumperum og ventilatorrum og andre basale strømfordelingsscenarier med stabile vedligeholdelsesbehov og ingen hyppige vedligeholdelsesbehov.

2. Ikke-anbefalede scenarier

Kernestrømdistribution af datacentre, nødstrømfordeling af hospitalsoperationsstuer, strømfordeling af præcisionsinstrumentlaboratorier, kerneproduktionslinjestrømfordeling af industriel automation, nøglebelastninger, der kræver hyppig start-stop og realtidsvedligeholdelse, og uovervågede intelligente højniveaukraftværker med høje krav til strømforsyningskontinuitet og drifts- og vedligeholdelseseffektivitet.

VIII. Installation, drift, vedligeholdelse og almindelig fejlanalyse

1. Nøglepunkter for kerneinstallation

Skabet vedtager gulvstående vægmonteret fast installation. Flere skabe skal være nøjagtigt nivelleret og tæt splejset under arrangementet for at sikre flad samleskinnestød, ensartet skabsspænding og glat døråbning og lukning. Kabelledninger følger strengt princippet om stærk og svag strømzoneinddeling for at undgå elektromagnetisk interferens, sikre stabile sekundære instrument- og beskyttelsessignaler og opnå pæne og fast fikserede overordnede ledninger.

2. Kernekrav til jordingssikkerhed

Fuldstændig pålidelig jordforbindelse er kernegarantien for sikker drift af GGD. Alle metalkomponenter såsom skabsrammer, bevægelige døre, sideplader, monteringsbjælker og kabelbakker skal tilsluttes jordsystemet. Bevægelige døre er forbundet med specielle fleksible jordledninger for at undgå jordsvigt forårsaget af oxidation og korrosion af hængselpunkter, hvilket i vid udstrækning forhindrer elektrisk lækage, statisk elektricitet, elektrisk stød og risiko for sammenbrud af udstyr.

3. Daglig drift og vedligeholdelsesspecifikationer

Rutinemæssig daglig inspektion kræver ikke åbning af kabinettet; udstyrs driftsforhold kan bedømmes gennem dørmonterede instrumenter og indikatorlys. Vedligeholdelse af indvendigt kabinet skal nøje implementere fire sikkerhedsprocedurer: sluk, bekræft strømmen, hænge advarselsskilte og jordforbindelse. Åbning af levende kabinet er strengt forbudt. Regelmæssig vedligeholdelse fokuserer på støvfjernelse af kabinettet, fastgørelse af samleskinne og terminaler, sekundær kredsløbsinspektion og jordforbindelseskontrol for at eliminere potentielle skjulte farer på forhånd.

4. Almindelige fejl og årsagsanalyse

Unormal overophedning af kabinettet: Den hyppigste udstyrsfejl, hovedsageligt forårsaget af løse ledningsterminaler, løse samleskinnebolte og utilstrækkelig kabelkrympning, hvilket fører til overdreven kontaktmodstand og varmeudvikling. Det hører til konstruktions- og driftsprocesproblemer snarere end skabskvalitetsfejl.

Hyppig grenudløsning: For det meste forårsaget af overbelastning af baglast, ledningslækage og terminaludstyrsfejl, uafhængigt af selve skabet. Fejl kan spores og elimineres ved at kontrollere de tilsvarende grenbelastninger.

Unormale instrumentdata: For det meste forårsaget af løse sekundære kredsløbsledninger, transformatorfejl eller elektromagnetisk interferens med svagstrømssignaler. Fejlfinding kan hurtigt afsluttes ved først at kontrollere det sekundære styrekredsløb.

IX. Udviklingsstatus og applikationsoversigt

Som et standardiseret og modent lavspændingsforsyningsudstyr, der er verificeret af årtiers ingeniørpraksis, er GGD fast lavspændingskoblingsudstyr en uundværlig grundlæggende kerneenhed i Kinas lavspændingstransmissions- og distributionssystem. Sammenlignet med avancerede modulære skuffeskabe mangler GGD høj intelligens, hurtig iteration og vedligeholdelsesfrie fordele, men den opfylder nøjagtigt kravene fra de fleste konventionelle arbejdsforhold for strømdistribution i Kina. Med kernefordelene ved stabil struktur, høj sikkerhed og pålidelighed, stærk universalitet og høj omkostningsydelse, har det længe besat det almindelige marked for civil, industriel, kommunal og ny energiforsyning. Med den kontinuerlige standardisering og opgradering af strømteknik optimeres og gentages GGD kabinetteknologi og sikkerhedskonfiguration løbende, hvilket yderligere konsoliderer sin hjørnestensposition inden for lavspændingsstrømdistribution og giver en solid garanti for sikker, stabil og langsigtet drift af forskellige strømsystemer.

X. Ofte stillede spørgsmål (kortfattet spørgsmål og svar)

Q1: Hvad er kernedefinitionen og egenskaberne ved GGD-koblingsudstyr?A: GGD er et standard indendørs fast lavspændings komplet koblingsudstyr. Det vedtager en fuldt lukket gulvstående struktur med faste komponenter, med høj stabilitet, stærk kortslutningsmodstand, lav fejlrate og høj omkostningsydelse til konventionel lavspændingsstrømfordeling, måling og beskyttelse.

Q2: Hvad er kerneforskellene mellem GGD, GCK og MNS?A: GGD er fuldt fast, stabil og omkostningseffektiv, men kræver vedligehold fra strømmen. GCK er semi-trækbar og MNS er fuldt modulopbygget, begge understøtter live-line vedligeholdelse med højere omkostninger og effektivitet.

Q3: Hvilke scenarier foretrækker GGD, og ​​hvilke anbefales ikke?A: GGD er velegnet til fabrikker, bygninger, kommunal og fotovoltaisk konstant strømdistribution. Det er ikke anvendeligt til datacentre, nødstrømforsyning på hospitaler, præcisionslaboratorier og uafbrudte strømscenarier, der kræver hyppig vedligeholdelse.

Spørgsmål 4: Hvorfor skal GGD intern vedligeholdelse udføres med strømmen slukket?A: Alle komponenter er fast installeret uden isolerede trækbare enheder. Strømførende åbning af kabinettet kan forårsage lysbuekortslutning og elektrisk stød, så vedligeholdelse af strømmen er obligatorisk.

Q5: Hvad er den mest almindelige fejl ved GGD og dets forebyggelsesmetoder?A: Den mest almindelige fejl er overophedning forårsaget af løse klemmer og dårlig kontakt. Regelmæssig fastgørelse, støvrensning og jordingsinspektion kan effektivt forhindre sådanne fejl.

Q6: Hvilke kabinettyper udgør et komplet GGD-strømdistributionssystem?A: Et komplet system inkluderer indgående, udgående, reaktiv effektkompensation, binde- og måleskabe for at realisere fuld strømfordeling, beskyttelse og målefunktioner.

Spørgsmål 7: Hvad er kernefunktionen i skabets fire-zone adskillelsesdesign?A: Det isolerer funktionelle områder og forskellige strømme, begrænser bueudbredelse, forhindrer utilsigtet kontakt og fejludvidelse og forbedrer den generelle driftssikkerhed og stabilitet.
