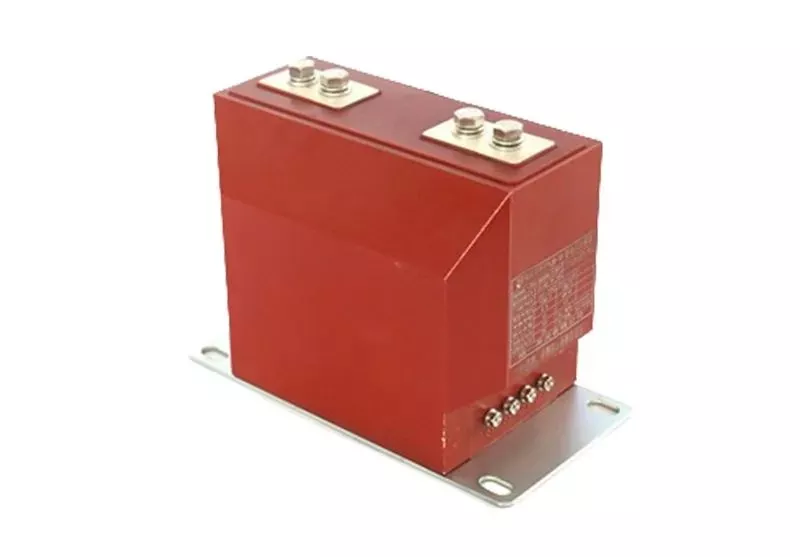

LZZBJ Forstærket epoxyharpiks støbt stolpetype Strømtransformer

Ceho leverer højkvalitets LZZBJ-forstærket epoxyharpiksstøbt stolpetype strømtransformere. Revnefast og slagfast, velegnet til skabe med høj mekanisk belastning; Fuldt forseglet søjle: P1/P2 er M10-M16 kobber/aluminiumstænger eller dobbelthulsstænger, med en base på 4 × Φ 14 mm, og kan installeres i alle retninger; Den mikrokrystallinske siliciumlegering af højkvalitets silicium-stål-transformator- eller sheet-transformer i høj kvalitet og god fejllinearitet. Sekundær terminal: 6-12 kerner inde i beskyttelsesdækslet, kan udvides med dobbeltviklinger (0,2S/0,5/5P10/10P10) eller tre viklinger (måling + beskyttelse + rest);Lav temperatur: -25 ℃ til +40 ℃, højde: ≤ 2.000 m, luftfugtighed plade: 5, 9, 9 % kondensation; Flammehæmmende kvalitet V-0, CTI ≥ 600, i overensstemmelse med RoHS; Vægt: 25-35 kg for 10 kV-klassen; 24 kV klasse 32-45 kg 40,5 kV klasse ≤ 81 kg.

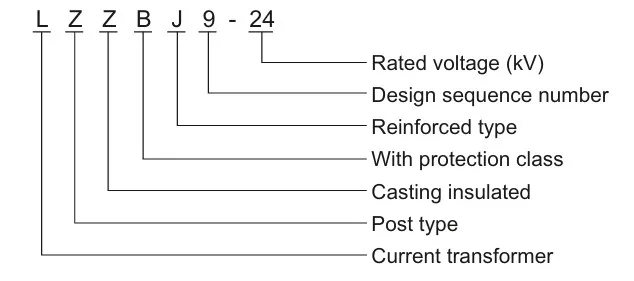

Model

Produktparametre

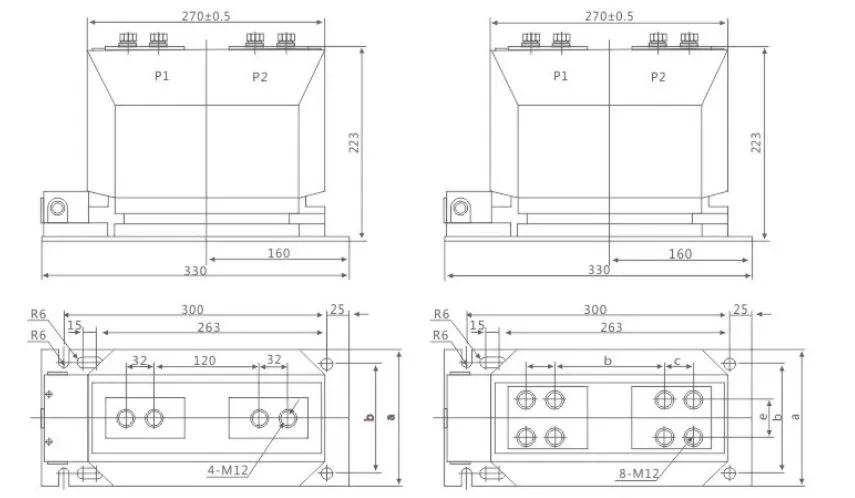

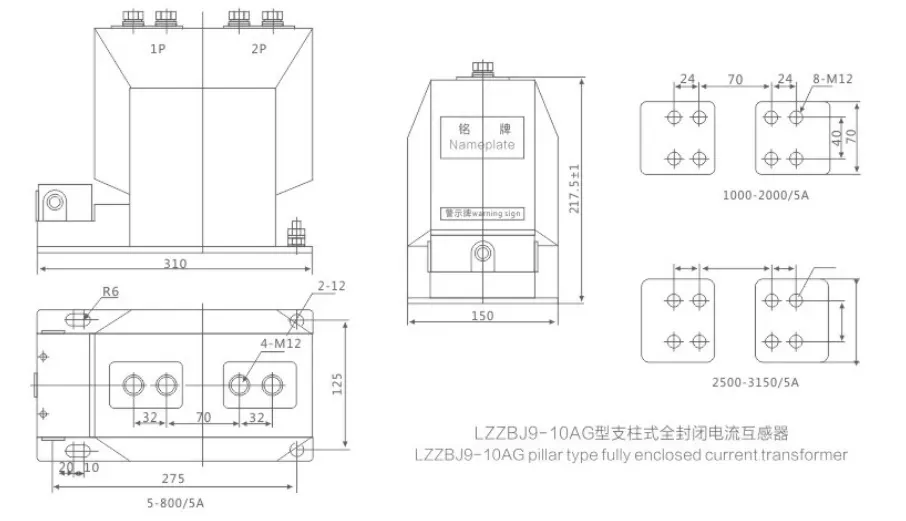

Tegning

Hurtig valgkontrol

1. Nominel spænding → Vælg 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Nominel primærstrøm → I henhold til belastnings- eller samleskinnespecifikationer (100A, 300A, 600A, 1.250A)

3. Nøjagtighed og belastning → Måling 0,2S/0,5 (10-20 VA); Protect 5P10/10P15 (15-30 VA)

4. Korttids termisk strøm → Tilpas systemets kortslutningsstrøm (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Installationsmetode → Søjle opretstående/sideinstallation/installation på hovedet; Basen er fastgjort med 4-M12 ekspansionsbolte

6. Særlige krav: Høj højde 3.000 m, lav temperatur -40 ℃, anti-forurening Grade III, dobbelt transformationsforhold, hanetype, med afskærmningsdæksel
