JDZW udendørs enfaset epoxyharpiksstøbt spændingstransformator

Cehos JDZW udendørs enfasede epoxyharpiksstøbte spændingstransformator har følgende egenskaber: Epoxyharpiks er fuldt vakuumstøbt: ​​boblefri, UV-bestandig, anti-ældning og med lav lokal udledning. Den er velegnet til barske miljøer såsom stor højde, høj luftfugtighed og kraftig forurening. Den enfasede struktur understøtter fase-til-jord (Un/√3) eller fase-til-fase (Un) ledningsmetoder og er velegnet til luftledninger, stangmonterede afbrydere, ringhovedenheder og andre scenarier.

Højpræcisionsmåling: Den metrologiske karakterpræcision kan nå 0,2 grad, og beskyttelsesgraden er 3P eller 6P, hvilket opfylder de dobbelte krav til elektrisk energimåling og relæbeskyttelse.

Indbyggede højspændingssikringer (for nogle modeller): såsom JDZW-10R er den udstyret med A og B dobbelte sikringer, hvilket effektivt forhindrer udvidelse af interne fejl.

Standardkompatibilitet: JDZW udendørs enfaset epoxyharpiksstøbt spændingstransformator overholder internationale standarder såsom IEC 61869-3, IEEE C57.13 og GB20840 og understøtter globale projektapplikationer

TEKNISKE DATA

● Transformatoren er i overensstemmelse med standarderne i GB1207-2006, IEC60044-2:2003

● Trefaset

● Nominel sekundær strøm 5A eller 1A

● Omgivelsestemperatur  -5℃ ～ +50℃

11. Nominel output og dens relative nøjagtighedsklasse er kun én mulighed.

2. Hvis brugerdataene overstiger ovenstående interval, skal vi muligvis gennemføre specifikke forhandlinger.

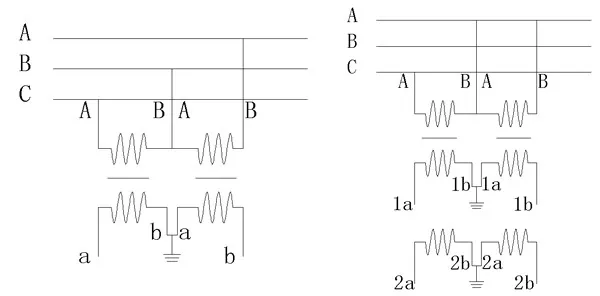

Ledningsdiagram

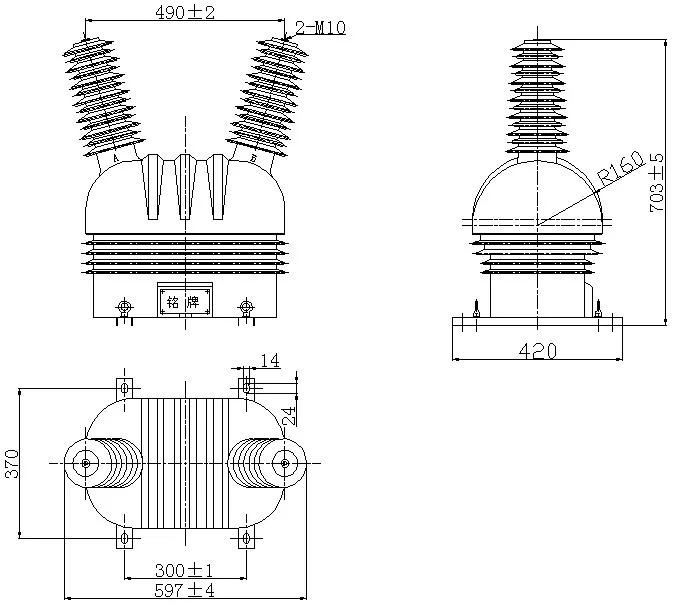

Overordnede dimensioner
