JDZ enfaset epoxyharpiksstøbt spændingstransformer

Epoxyharpiksstøbeteknologi har revolutioneret designet af JDZ enfasede epoxyharpiksstøbte spændingstransformatorer, hvilket giver dem overlegen isolering, mekanisk styrke og miljømæssig modstand. Den er især anerkendt for sin pålidelighed og nøjagtighed i enfasede applikationer. Dens kompakte, vedligeholdelsesfrie design gør den velegnet til indendørs og udendørs installationer på tværs af forskellige industrier.

Fra kraftværker til industrianlæg og kommercielle bygninger er vores spændingstransformatorer uundværlige værktøjer til energistyring og systembeskyttelse. Deres evne til at opretholde nøjagtighed under forskellige driftsforhold gør dem til det foretrukne valg for mellemspændingssystemingeniører og -teknikere.

Specifikation

Hvad er en JDZ enfaset epoxyharpiksstøbt spændingstransformator?

En JDZ enfaset epoxyharpiksstøbt spændingstransformer er en præcisionsinstrumenttransformator, der er specielt udviklet til spændingsmåling og beskyttelse i elektriske strømsystemer. Denne enhed fungerer efter princippet om elektromagnetisk induktion for at transformere høje primære spændinger til standardiserede lave sekundære spændinger, typisk 110V eller 100/√3V, velegnet til tilslutning til måleinstrumenter, beskyttelsesrelæer og kontroludstyr.

Transformatorens kernekonstruktion har højkvalitets siliciumstål lamineringer viklet med præcisions kobberviklinger, alle indkapslet i specielt formuleret epoxyharpiks. Denne støbeproces skaber en monolitisk struktur, der giver enestående dielektrisk styrke og samtidig eliminerer luftlommer, der kan føre til delvise udladninger. JDZ-betegnelsen refererer til dens enfasede konfiguration, hvor "J" angiver spændingstransformer, "D" repræsenterer enfaset, og "Z" betyder epoxyharpiksstøbeteknologi.

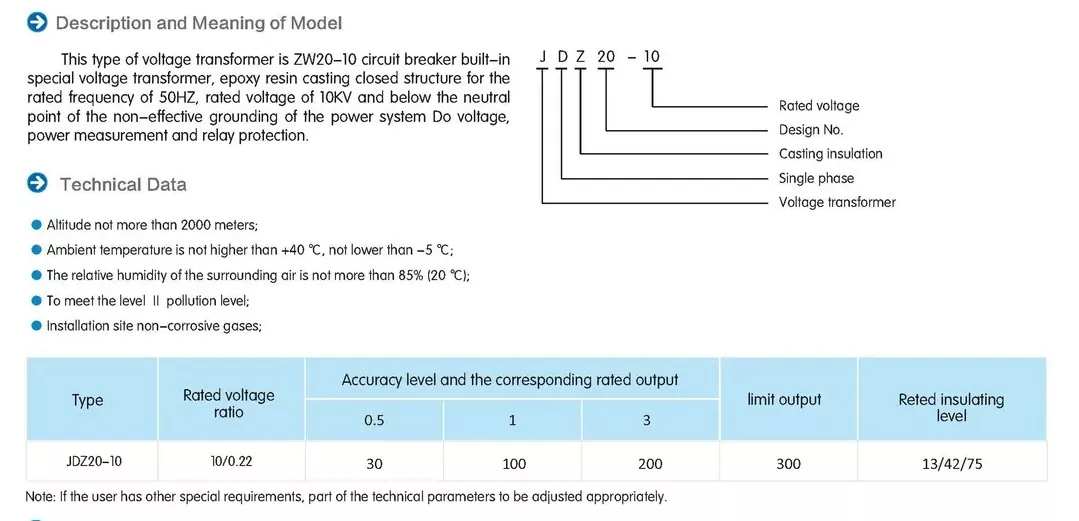

Nøgle operationelle karakteristika omfatter en defineret nøjagtighedsklasse (typisk 0,2, 0,5 eller 1,0), specificerede termiske ydeevneklassifikationer og overholdelse af internationale standarder såsom IEC 60044-2. Enheden opretholder lineære transformationsforhold på tværs af dets designede spændingsområde, hvilket sikrer målepræcision selv under systemudsving. Dens design inkorporerer barrierer og krybeafstandsoptimering for at forhindre overfladesporing, især vigtigt i fugtige eller forurenede miljøer.

JDZ enfaset epoxyharpiksstøbt spændingstransformatorindkapsling tjener flere kritiske funktioner: den giver mekanisk beskyttelse til viklingerne, skaber en fugtsikker barriere og fordeler elektriske spændinger jævnt i hele strukturen. Dette resulterer i en transformer med overlegen kortslutningsmodstandsevne og modstandsdygtighed over for miljøfaktorer sammenlignet med konventionelle oliefyldte eller tør-type designs.

Nøglefunktioner

JDZ enfaset epoxyharpiksstøbt spændingstransformator inkorporerer flere karakteristiske egenskaber, der adskiller den fra konventionelle spændingstransformatorer. Dens design fokuserer på pålidelighed, nøjagtighed og langsigtet ydeevne i krævende elektriske miljøer.

Epoxyharpiksindkapslingssystemet repræsenterer transformatorens mest betydningsfulde teknologiske fremskridt. Denne specielt formulerede forbindelse giver exceptionelle dielektriske egenskaber med en typisk dielektrisk styrke på over 20kV/mm. Støbeprocessen sikrer fuldstændig nedsænkning af alle aktive komponenter, hvilket skaber et hulrumsfrit isoleringssystem, der forhindrer delvis afladningsaktivitet selv under kontinuerlig drift ved nominel spænding. Harpiksformuleringen indeholder UV-stabilisatorer til udendørs applikationer, der bibeholder isoleringsintegriteten på trods af langvarig eksponering for sollys.

Mekanisk robusthed er et andet kendetegn ved JDZ-designet. Epoxyharpiksen danner et stift, stødsikkert hus, der beskytter de indre komponenter mod vibrationer, mekanisk belastning og utilsigtet stød. Denne konstruktion eliminerer behovet for eksterne beskyttende kabinetter i mange applikationer, hvilket reducerer det samlede installationsfodaftryk. Materialets iboende flammehæmmende egenskaber opfylder strenge brandsikkerhedskrav uden at kræve yderligere brandsikre belægninger.

Elektriske ydelsesegenskaber omfatter lave magnetiske tab på grund af højkvalitets kornorienterede siliciumstålkerner og præcisionsviklede kobberviklinger. Transformatoren demonstrerer fremragende frekvensgangskarakteristika, der bibeholder nøjagtighed over et bredt frekvensområde fra 15Hz til 100Hz. Dens termiske ydeevne sikrer stabil drift på tværs af temperaturområder fra -40°C til +70°C, med temperaturkoefficienter omhyggeligt kompenseret i designet for at opretholde målenøjagtigheden.

Transformatoren inkorporerer avancerede feltgraderingsteknikker i sit terminaldesign, ved at bruge indlejrede elektroder og spændingsaflastende konturer til at styre elektrisk feltfordeling. Dette forhindrer koronaudladning ved højspændingspunkter og forbedrer langsigtet pålidelighed. Alle strømførende dele forbliver fuldstændigt indkapslede, hvilket eliminerer udsatte højspændingsforbindelser og forbedrer driftssikkerheden markant.

Ansøgninger

JDZ enfaset epoxyharpiksstøbt spændingstransformer finder omfattende anvendelse på tværs af flere sektorer af el-kraftindustrien på grund af dens alsidige ydeevne og robuste konstruktion.

I kraftproduktionsanlæg tjener disse transformere kritiske roller i generatoroutputmåling, netsynkronisering og beskyttelsessystemer. De giver nøjagtige spændingssignaler til turbinekontrolsystemer, excitationsudstyr og effektfaktorkorrektionsenheder. Deres kompakte design gør det muligt at installere i koblingsrum med begrænset plads i nærheden af ​​generatorer eller step-up transformere.

Transmissions- og distributionsnetværk anvender JDZ-transformatorer til indtægtsmåling på transformerstationer, feeder-overvågningspunkter og distribuerede generationers sammenkoblingssteder. De muliggør præcis spændingsmåling til SCADA-systemer, fejldetektionsalgoritmer og automatisk spændingsreguleringsudstyr. Epoxyharpikskonstruktionen viser sig at være særlig værdifuld i underjordiske distributionssystemer, hvor fugtbestandighed er altafgørende.

Industrielle anlæg anvender disse transformere til proceskontrolsystemer, overvågning af strømkvalitet og udstyrsbeskyttelse. Tunge industrier såsom stålværker, aluminiumssmeltere og kemiske fabrikker nyder godt af JDZ's vibrationsmodstand og immunitet over for ledende støvmiljøer. Transformatorerne integreres problemfrit med kondensatorbanker til effektfaktorkorrektion og harmoniske filterbanker til forbedring af strømkvaliteten.

Elektriske systemer til kommercielle bygninger inkorporerer JDZ-transformere til hovedservicemåling, lejerundermåling og overvågning af nødstrømsystem. Deres flammehæmmende egenskaber gør dem velegnede til installation i el-rum uden yderligere brandbeskyttelsesforanstaltninger. Datacentre værdsætter især deres nøjagtighed og pålidelighed til overvågning af strømforbrug og UPS-systemkontrol.

Vedvarende energiinstallationer, herunder solcelleparker og vindkraftværker, bruger disse transformere til måling og beskyttelse af netforbindelser. Deres brede temperaturtolerance tillader udendørs installation under varierende klimatiske forhold, mens deres modstandsdygtighed over for saltspray gør dem velegnede til kystnære vindmølleparker.

Fordele ved at bruge epoxyharpiks i spændingstransformatorer

Anvendelsen af ​​epoxyharpiks i JDZ enfasede spændingstransformere giver adskillige tekniske og operationelle fordele i forhold til traditionelle isoleringsmetoder, hvilket etablerer det som det foretrukne valg til moderne elektriske applikationer.

Epoxyharpiks overlegne dielektriske egenskaber giver enestående isoleringsydelse, med dielektrisk styrke typisk 5-10 gange større end konventionelle isoleringsmaterialer. Dette giver mulighed for mere kompakte transformerdesigns uden at gå på kompromis med kravene til elektrisk frigang. Den homogene natur af den støbte harpiks eliminerer grænseflader mellem forskellige isoleringsmaterialer, hvilket forhindrer dielektriske svaghedspunkter, der kan føre til for tidlig fejl.

Fugtbestandigheden af ​​epoxyharpiks repræsenterer en væsentlig forbedring i forhold til papir-olie eller lakerede isoleringssystemer. I modsætning til cellulosebaserede materialer, der absorberer fugt over tid, danner epoxy en uigennemtrængelig barriere, der bibeholder ensartet isolationsmodstand i hele transformatorens levetid. Denne egenskab viser sig at være uvurderlig i fugtige miljøer eller applikationer, der er udsat for periodisk kondens.

Mekanisk stabilitet er en anden vigtig fordel, hvor den hærdede harpiks danner en stiv matrix, der immobiliserer alle interne komponenter. Dette forhindrer viklingsbevægelse under kortslutningshændelser, en almindelig fejltilstand i konventionelle designs. Indkapslingen beskytter også mod støv, kemikalier og ætsende atmosfærer, der kan nedbryde andre isoleringssystemer.

Fordelene ved termisk ydeevne omfatter bedre varmeafledning sammenlignet med oliefyldte enheder og overlegen termisk cyklingstolerance i forhold til tør-type designs. Epoxyharpiksens termiske udvidelseskoefficient kan konstrueres til at matche den for de indlejrede ledere, hvilket minimerer termisk stress under belastningsvariationer. Dette resulterer i forbedret langsigtet stabilitet af elektriske parametre.

Fra et vedligeholdelsesperspektiv kræver JDZ enfaset støbt epoxyharpiksspændingstransformator praktisk talt ingen rutinemæssig vedligeholdelse, hvilket eliminerer behovet for periodisk olietestning, udtørringsprocedurer eller isolationsmodstandsmålinger. Den forseglede konstruktion forhindrer forurening at trænge ind og bevarer ensartede ydeevne over årtiers service.

Miljømæssige fordele omfatter fraværet af brændbar isoleringsolie, reduceret brandfare og eliminering af potentielle jordforureningsrisici. Moderne epoxyformuleringer opfylder strenge miljøbestemmelser vedrørende flygtige organiske forbindelser og indhold af farlige stoffer.
