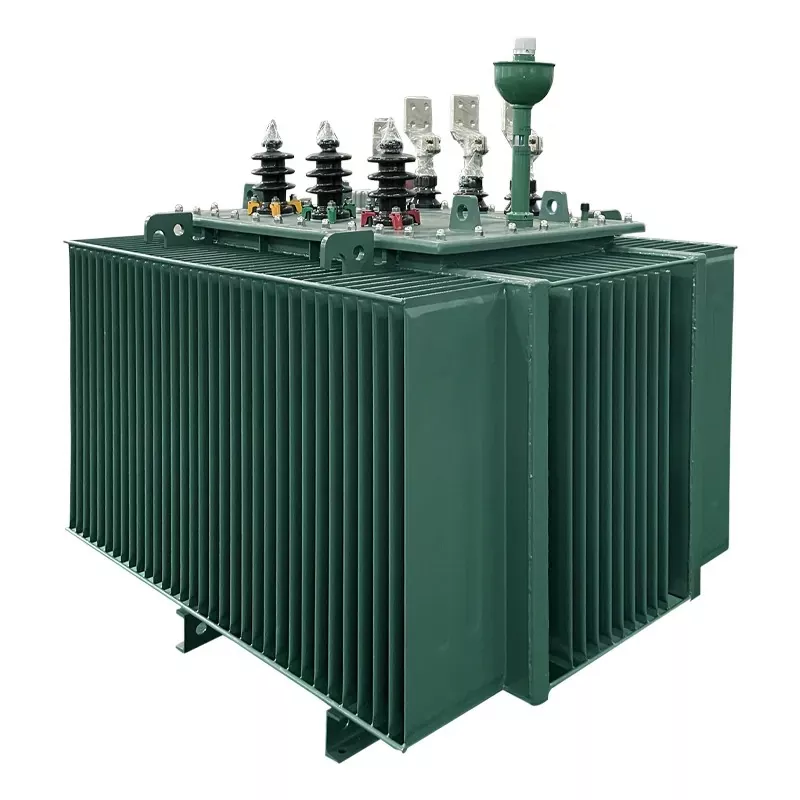

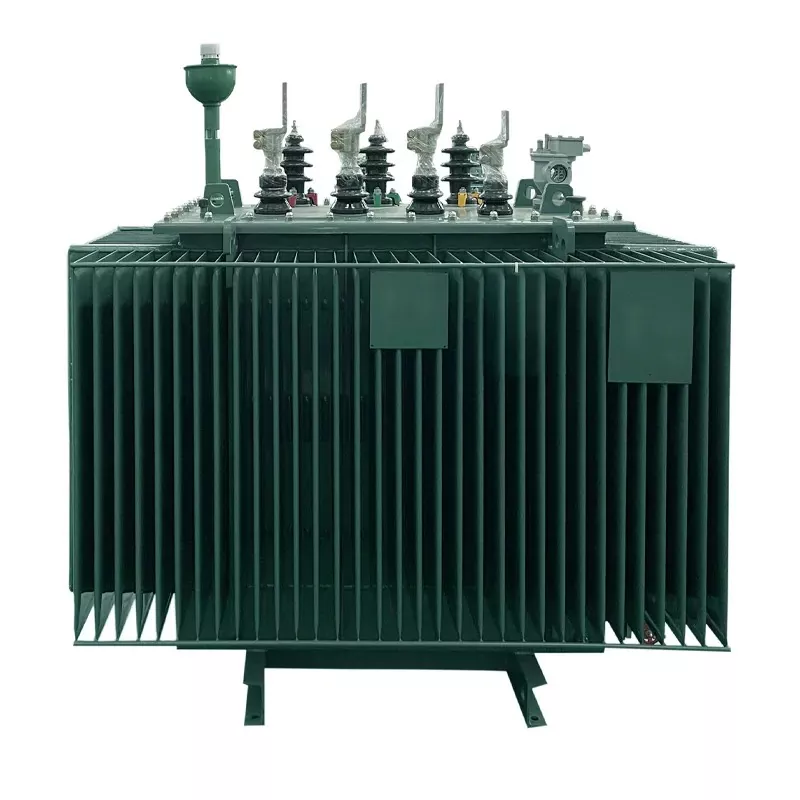

Trefaset olie-nedsænket distributionstransformator med on-load tapskifter

Trefaset olie-nedsænket distributionstransformator med On-Load Tap Changer er vigtigt udstyr i moderne distributionssystemer, også et af Cehos vigtige produkter. Disse produkter kan regulere spændingen uden at afbryde belastningen, hvilket forbedrer strømkvaliteten og nettets stabilitet.

Send forespørgsel

Produkt beskrivelse

Denne trefasede olienedsænkede distributionstransformator med on-load tapskifter er lavet af højkvalitets CRGO koldvalset siliciumstål, hvilket sikrer lavt tab uden belastning. Det har en god energibesparende effekt og bemærkelsesværdige sociale og økonomiske fordele. Stærk modstand mod kortslutninger og lynnedslag; Højpålidelig støttestrukturdesign til den kan bruges både udendørs og indendørs.

Spændingen og nominel effekt af vores transformere kan tilpasses. Tilgængelige spændinger: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 33.kV, 33.kV, 33.kV 110 kilovolt.

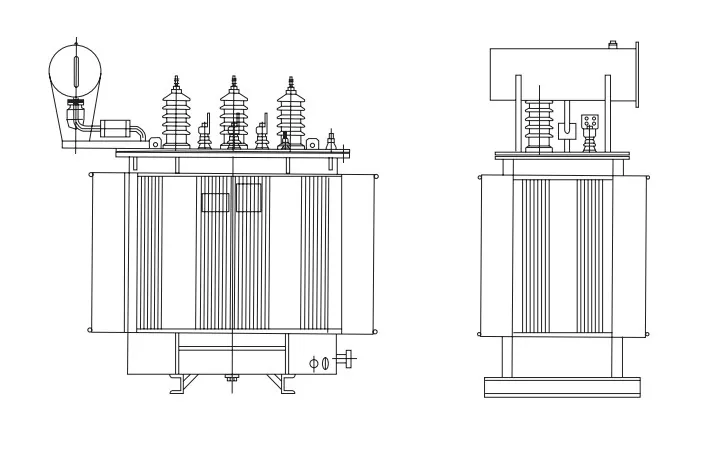

Konturtegning

Tekniske specifikationer

Nominel effekt (kVA)	Nominel spænding (kV)		Vektor gruppe	Tab uden belastning (W)	Belastningstab (W)	Impedans (%)
Nominel effekt (kVA)	HV	LV	Vektor gruppe	Tab uden belastning (W)	Belastningstab (W)	Impedans (%)
30	13.8 13.2 11 10.5 10 6.3 6 Tappeområde: ±5 %; ±2*2,5 %	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Feature	Beskrivelse
Spændingsregulering	Tillader justering af spændingsspænding under belastning via trinkobler, mens transformeren er strømførende, typisk med et reguleringsområde på ±15 % eller mere .
Tryk på Skiftertype	Vakuum-type OLTC foretrukket for pålidelighed og lang levetid; skal overholde IEC 60214 eller AS 60214.1 standarderne .
Afkølingsmetode	ONAN (Oil Natural Air Natural) er standard; nogle varianter kan bruge OFAF (Oil Forced Air Forced) til højere kapacitet .
Isolering og olie	Mineralolie nedsænket til isolering og afkøling; olie skal opfylde IEC 60296-standarderne. Olie i omskifterkontaktrummet skal isoleres fra hovedtankolien .
Konstruktion	Typisk kerne-type med kobberviklinger, korrugeret ståltank og hermetisk forseglet design for at forhindre indtrængning af fugt.
Tryk på Kontrol	Understøtter automatisk, lokal manuel (elektrisk) og manuel nødbetjening (mekanisk) betjening. Inkluderer endestopkontakter, termisk beskyttelse og positionsindikatorer .

Normale miljøforhold

1. Omgivelsestemperatur: Ikke mere end +40℃, Ikke mindre end -25℃, Den månedlige gennemsnitstemperatur er ikke mere end +30℃., Den årlige gennemsnitstemperatur er ikke mere end +20℃.

2. Højde: Ikke mere end 1000m.

3. Strømforsyningsspændingens bølge ligner en sinusbølge.

4. Trefaset olie-nedsænket distributionstransformator med on-Load tapskifter strømforsyningsspændingen er omtrent symmetrisk.

5. Laststrømmens samlede harmoniske indhold må ikke overstige 5 % af mærkestrømmen;

6. Installationssted: Indendørs eller udendørs.
