Olie nedsænket distributionstransformator med trykskifter uden belastning

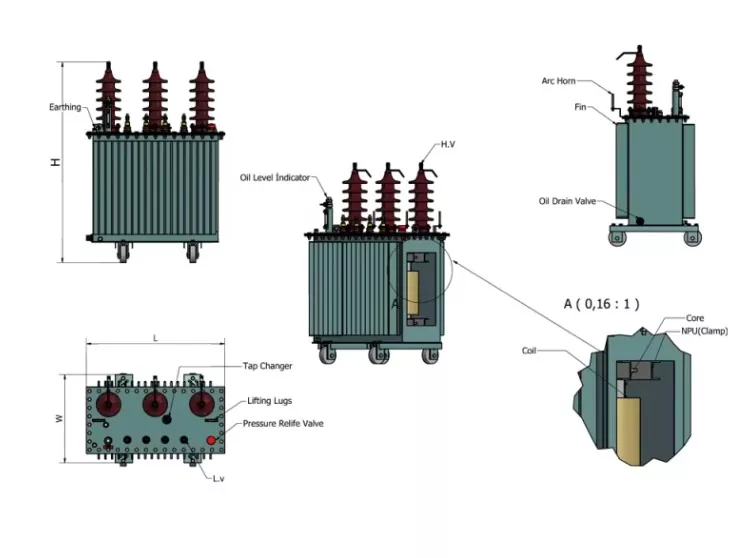

Olie nedsænket distributionstransformator med no-load tapskifter er pålideligt produkt fra Ceho fabrikken. Kernen anvender højpermeabilitet kornorienterede koldvalsede siliciumstålplader. Den har et kernedesign med helt skæve samlinger og en segmenteret struktur. Kernesøjlerne udviser cirkulære tværsnit i flere niveauer, mens åget og kernen bevarer ensartede tværsnit.

Kernen i dette produkt anvender højpermeabilitet kornorienterede koldvalsede siliciumstålplader. Den har et kernedesign med helt skæve samlinger og en segmenteret struktur. Kernesøjlerne udviser cirkulære tværsnit i flere niveauer, mens åget og kernen bevarer ensartede tværsnit.

Vindingerne anvender korrugerede oliekanaler med ikke-lak imprægnering og kompressionsbåndbinding. Alle viklinger er koncentriske spoler. Højspændingsviklingen har vandhaner, der svarer til krav til trykspænding, forbundet til trinkobleren monteret på tankdækslet. Dette muliggør spændingsoverførsel mellem 10kV og 20kV og justering af tapspænding efter strømafbrydelse.

Sikkerhedsbeskyttelsesanordninger 30~2000kVA transformatorer er udstyret med overtryksventiler. Gasrelæer med alarm- og udløsningsterminaler kan installeres efter brugerkrav. Enheder til måling af olietemperatur Alle transformatorer har glastermometerfatninger monteret på tanktoppen, som strækker sig 120±10 mm ind i olien. 1000~2000kVA transformere har udendørs signaltermometre. Olie-nedsænket distributionstransformator med ubelastede trinkoblertanke er konstrueret med korrugerede vægge, afsluttet med en holdbar pulverlakeret malingsfilm. De korrugerede finner giver ikke kun køling, men fungerer også som "åndende" elementer, idet deres elasticitet kompenserer for ændringer i olievolumen som følge af temperaturudsving. Derfor eliminerer fuldt forseglede transformatorer behovet for en oliekonservator, hvilket reducerer den samlede højde. Vakuumoliepåfyldning under indkapslingen fjerner fuldstændigt fugt fra transformeren, hvilket forhindrer transformatorolie i at komme i kontakt med luft. Dette blokerer effektivt indtrængen af ​​ilt og vand, der kan forringe isoleringsydelsen og fremskynde olieældningen, hvilket eliminerer behovet for periodiske olieprøvetagningstests.

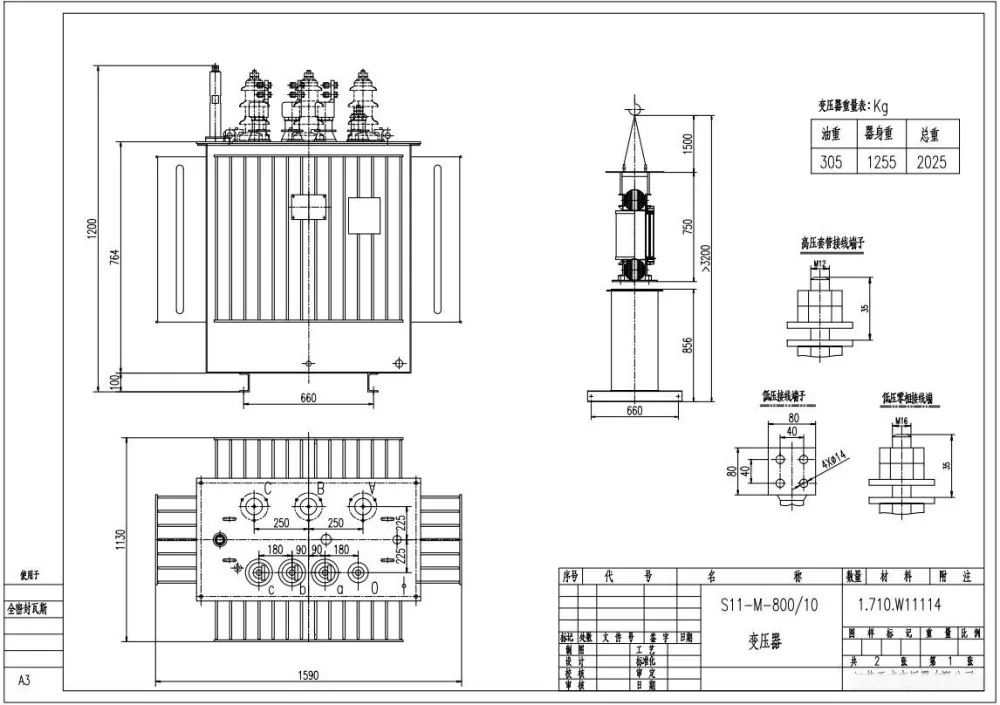

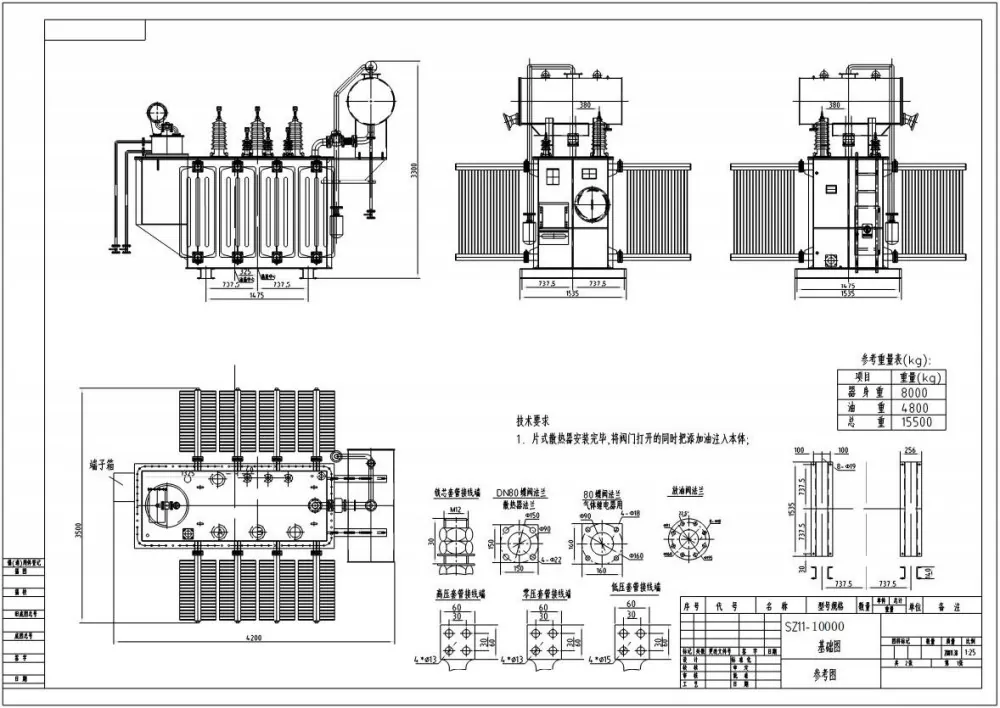

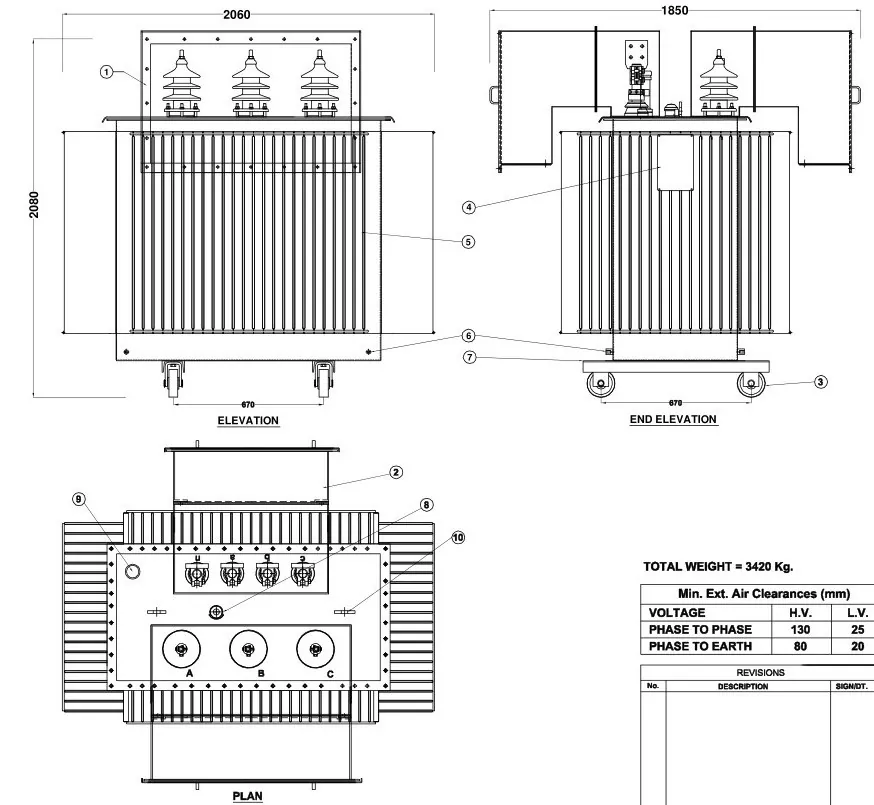

Tekniske parametre

Inspektion af distributionstransformer før drift

1. Bekræft transformatorcertificering; Hvis certificeringen overstiger to måneder, testes isolationsmodstanden igen.

2. Inspicer oliestanden og udluftningsventilen på den olienedsænkede distributionstransformator med trykskifter uden belastning; ingen olielækage, olietilstand normal med tilstrækkelig ventilation.

3. Kontroller integriteten af ​​høj-/lavspændingsisoleringsbøsninger og tilhørende ledninger; sørg for, at boltene er sikre.

4. Bekræft, at spændingsregulatorens kontaktposition er korrekt; Kontroller, at høj-/lavspændingssikringer er korrekt afstemt.

5. Sørg for, at lynbeskyttelsesanordninger er fuldt funktionsdygtige; målt jordingsmodstand skal opfylde standarder.

6. Ingen abnormiteter observeret i kabler eller samleskinner.

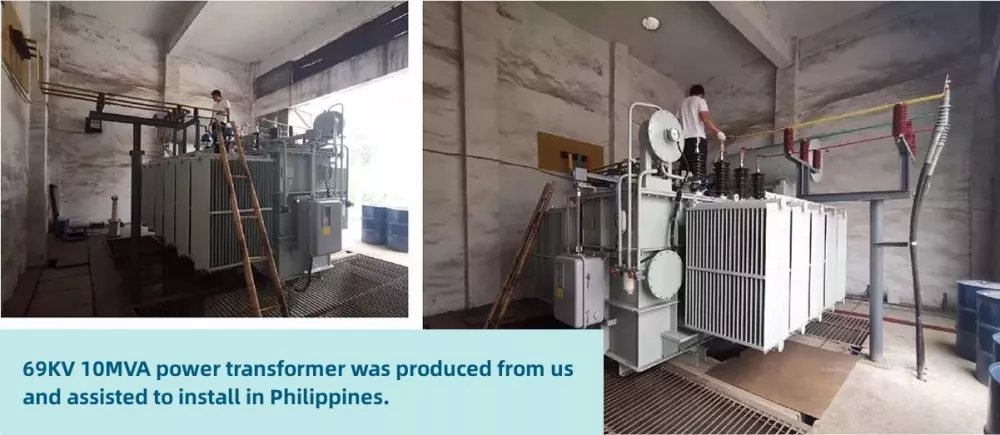

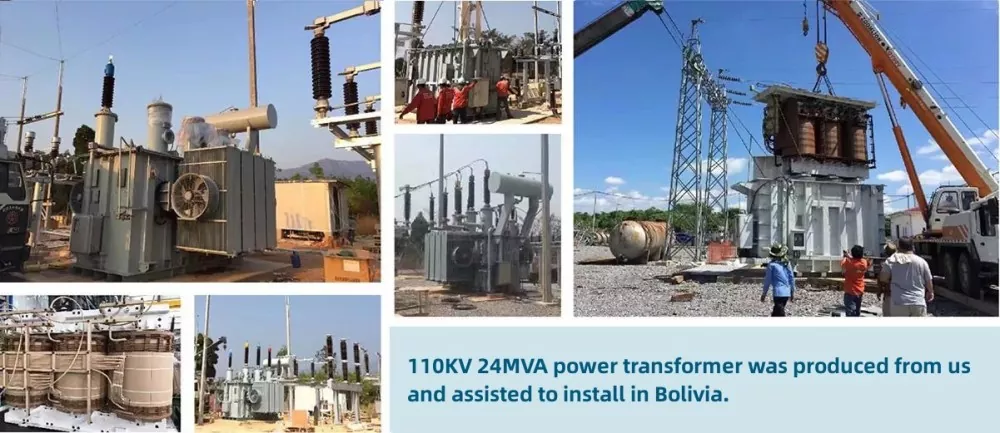

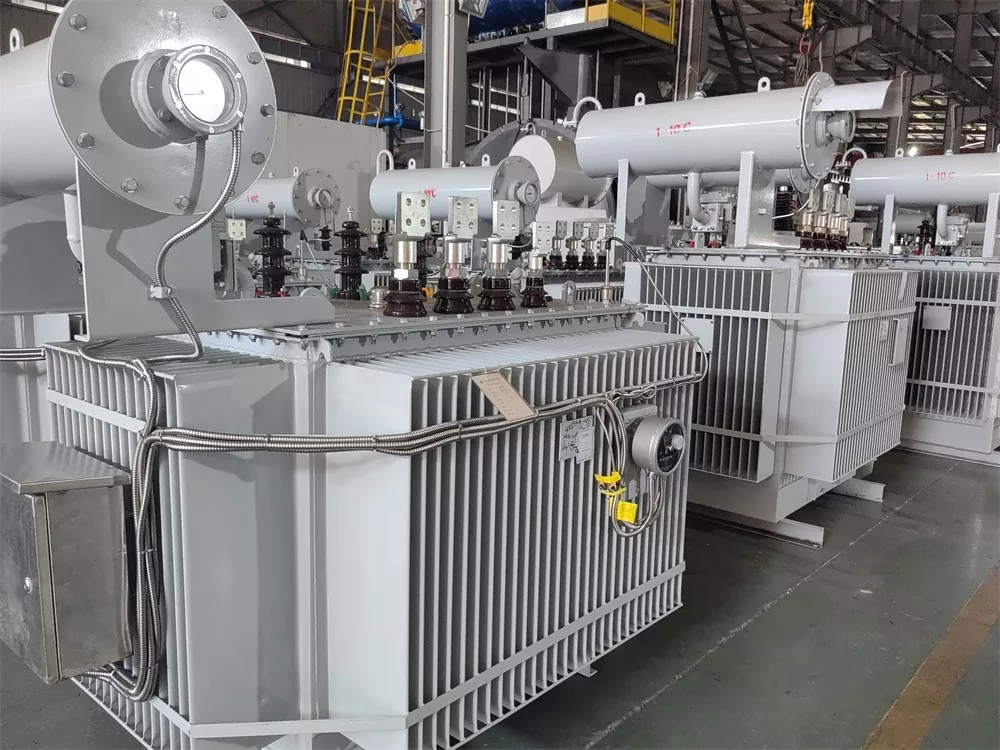

Kundebilleder

Vedligeholdelsesnoter

● Manuel drift kræver forudplanlagte nedlukninger for udskiftning af trinkobler.

● Inspicér regelmæssigt det mekaniske slid på trinkobleren på olienedsænket distributionstransformator med ledningskobler uden belastning.

● Overvåg oliekvaliteten for at sikre isolerings- og køleydelse.
