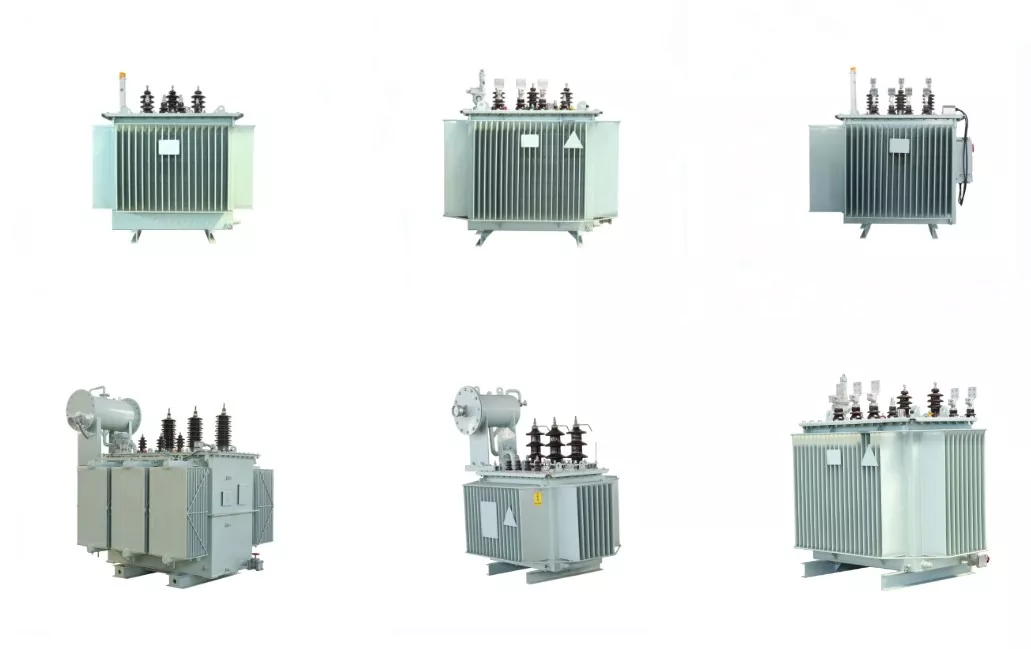

Olie nedsænket distributionskrafttransformator

Kernen i Oil Immersed Distribution Power Transformer er konstrueret ved at laminere importerede koldvalsede siliciumstålplader af høj kvalitet, hvilket reducerer tomgangs- og tomgangsstrøm betydeligt. Kernen skal sikre kompakthed og minimere støj. Høj- og lavspændingsviklinger er lavet af iltfrit kobber. Lavspændingsviklinger til 500KVA og derunder anvender en dobbeltlags cylindrisk struktur, mens dem til 630KVA og derover bruger en dobbelthelix- eller quad-helix-struktur eller kobberfolievikling. Højspændingsviklinger anvender en flerlags cylindrisk struktur.

Transformatoren anvender Dyn11-forbindelsesgruppen for at minimere harmoniske effekter på strømnettet og forbedre strømforsyningskvaliteten. Dens fuldt forseglede konstruktion forlænger levetiden, eliminerer behovet for kernefjernelse og kræver ingen vedligeholdelse. Efter standardtransport kræver denne serietransformer ingen kerneinspektion. Relevante komponenter kan installeres direkte, efterfulgt af accepttest. Ved passering er den klar til drift.

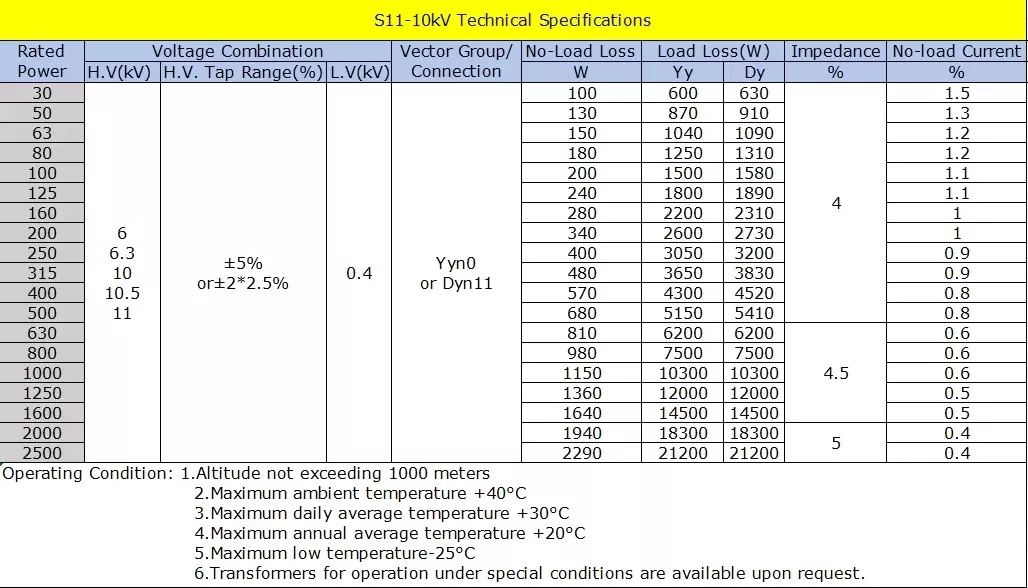

Specifikation

Standarder og certificeringer

Design og test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Tabsevaluering: IEC 60076-20;

Sikkerhed: IEC 61936, DL/T 572;

Miljø: ISO 14001, CE, EAC, UkrSEPRO for Ukraine eksport

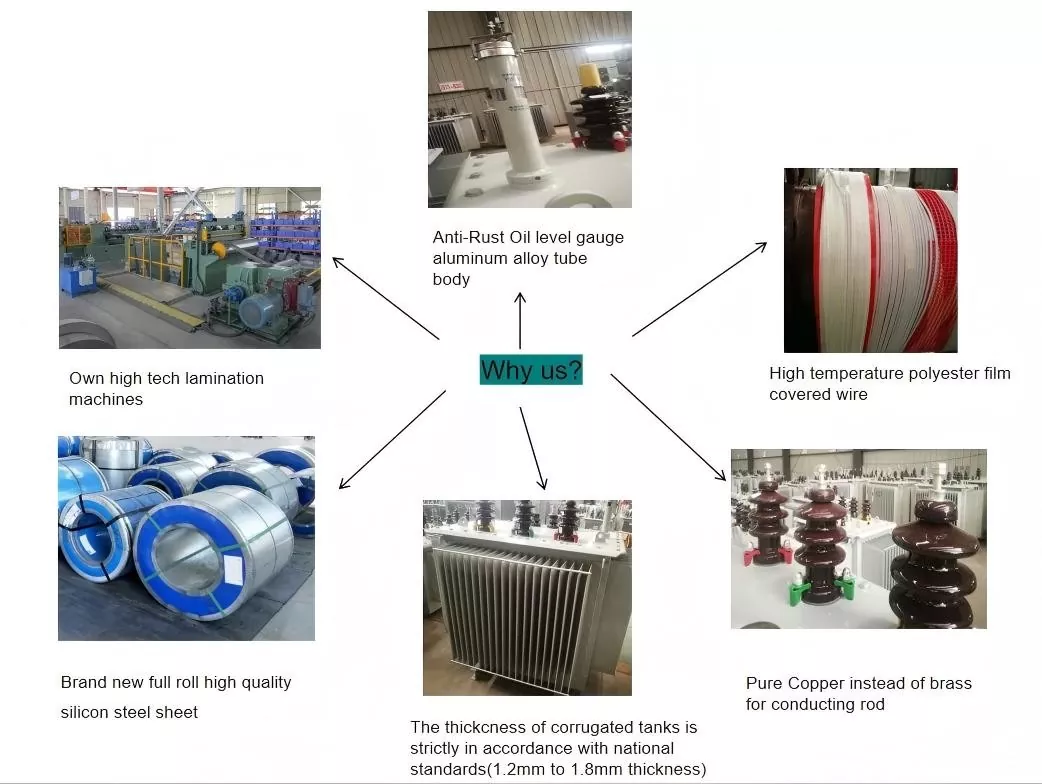

Hvorfor vælge os?

- Vores olienedsænkede distributionskrafttransformator er yderst effektiv og lavt tab, hvilket reducerer energiforbruget og driftsomkostningerne.

- Transformatorkroppen er en ny type isoleringsstruktur, kortslutningsmodstandsevne end den originale er blevet forbedret.

- Jernkerne er koldvalset siliciumstålplade af høj kvalitet, høj permeabilitet. Den består af høj-/lavspændingsviklinger, som er iltfrie kobbertråde og vedtager en flerlags cylindrisk struktur.

- Alle fastgørelseselementer er blevet specialbehandlet for at forhindre, at de løsner sig.

- Den korrugerede struktur af olietanken, tankdækslet og kanten af ​​kassen har to måder til fuld svejsning eller boltforbindelse, hvilket kan forlænge levetiden for transformerolie og isoleringsmaterialer.

Driftsmiljøforhold

1. Installationshøjden må ikke overstige 1000 m over havets overflade (under normale forhold); specielle miljøer kræver separate specifikationer.

2. Omgivelsestemperaturen må ikke overstige 40°C.

3. Minimum udendørstemperatur: -25°C.

Transformatorer, der er i stand til at fungere under særlige forhold, kan leveres efter kundens anmodning.
