Hvordan sikrer højspændingskoblingsanlæg sikker og stabil drift af strømsystemer?

Hvordan sikrer højspændingskoblingsanlæg sikker og stabil drift af strømsystemer?

I. Kernedefinition og industripositionering af højspændingsanlæg

Højspændingskoblingsudstyr er et komplet sæt af kraftdistributionsudstyr i krafttransmissions- og distributionssystemet. I henhold til generelle energiindustristandarder refererer det specifikt til lukket koblingsudstyr med en nominel driftsspænding større end 36kV, som kan realisere tilslutning, afbrydelse, overvågning, beskyttelse og kontrol af højspændingsstrømkredsløb. Til forskel fra almindeligt lavspændingsstrømdistributionsudstyr er højspændingsafbryderen i opladet standbytilstand i lang tid, forbliver i lukket position det meste af tiden og udfører kun åbnings- og udløsningsoperationer under udstyrsvedligeholdelse, ledningsfejl og afsendelse af elnet, med ekstremt lav udstyrsfejltolerance og ekstremt høje krav til pålidelighed.

Som et centralt knudepunkt for elnet, kraftværker, industri- og minevirksomheder og storskala bygningsstrømdistributionssystemer bestemmer højspændingsanlæg direkte stabiliteten, sikkerheden og kontinuiteten af ​​strømforsyningen. Det kan ikke kun præcist afbryde fejlstrømme såsom overbelastning, kortslutning og lynoverspænding, men også realisere den rimelige fordeling af elektrisk energi, linjeisolering og udstyrsbeskyttelse, hvilket gør det til et uundværligt kerneudstyr i høj- og lavspændingsforsyningssystemet. I de sidste 15 år, med opgraderingen af ​​strømintelligens og grønisering, har højspændingsafbryderens teknologi gentaget sig hurtigt. Minimumsolieafbrydere og luftblæsningsafbrydere er gradvist blevet opgraderet, og svovlhexafluorid (SF6)-afbrydere er blevet den almindelige kernekonfiguration af nuværende højspændingsafbrydere på grund af deres fremragende isolerings- og lysbueslukningsevne.

II. Fuld kategoriopdeling af koblingsanlægs spændingsniveauer

Ifølge den nominelle driftsspænding opdeler elindustrien koblingsudstyr i tre kategorier: lavspænding, mellemspænding og højspænding. De tre typer udstyr har betydelige forskelle i anvendelsesscenarier, strukturel konfiguration og sikkerhedsstandarder, tilpasset behovene i forskellige strømfordelingsscenarier:

1. Lavspændingskoblingsudstyr (LV)

Med en nominel driftsspænding ≤ 1kV er den hovedsageligt installeret på lavspændingssiden af ​​strømdistributionstransformatorer og bruges i vid udstrækning i terminalstrømdistributionsscenarier såsom industrielle værksteder, kommercielle bygninger og boligsamfund. Det er ansvarligt for distributionen af ​​terminal elektrisk energi og grundlæggende kredsløbsbeskyttelse med enkel struktur, bekvem betjening og lave vedligeholdelsesomkostninger.

2. Mellemspændingskoblingsudstyr (MV)

Det nominelle driftsspændingsområde er 1kV ~ 75kV. Det er et almindeligt udstyr i industriel produktion og små og mellemstore transformerstationer. Det er hovedsageligt tilpasset til generatorer, feederkredsløb, store motorer, regionale transmissions- og distributionslinjer og andet udstyr, idet der tages hensyn til strømfordelingseffektivitet og fejlbeskyttelsesevner, og tilpasset til midterste strømtransmissionsscenarier.

3. Højspændingskoblingsudstyr (HV)

Med en nominel driftsspænding ≥ 75kV er det et specielt udstyr til højspændingsstrømtransmission og -distribution. Den er designet til højspændings-, storstrøms- og højbelastningsarbejdsforhold og er udstyret med et komplet sæt forbedrede sikkerhedsbeskyttelsesanordninger og præcisionsovervågningskomponenter. Det bruges hovedsageligt i højrisiko- og højbelastningsscenarier såsom store transformerstationer, kraftværker, tværprovinsielle transmissionsledninger, petrokemisk industri og metallurgisk tung industri, og er kernegarantien for stabil drift af højspændingsnet.

III. Detaljeret forklaring af komplette kernekomponenter og funktioner i højspændingsanlæg

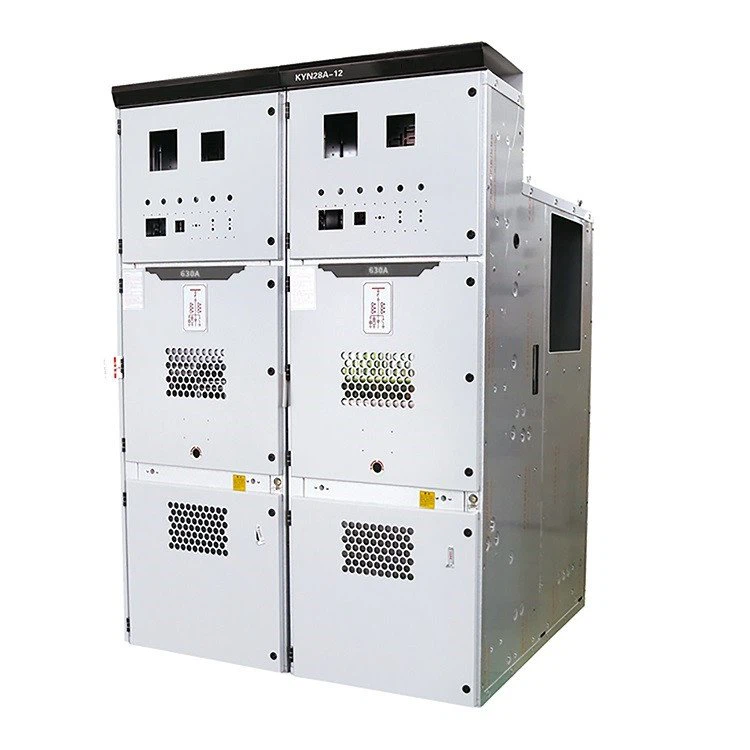

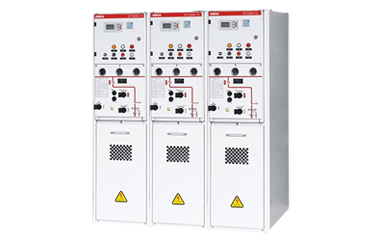

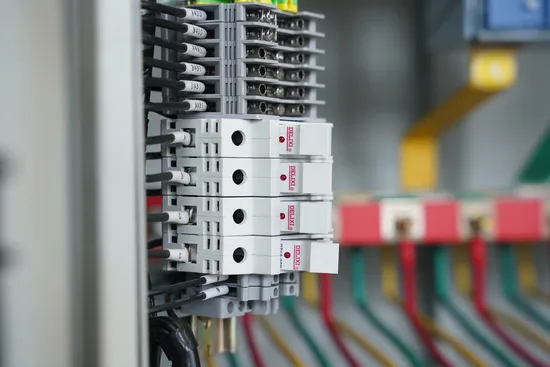

Højspændingskoblingsanlæg har en modulær lukket skabsstruktur, som er opdelt i indendørs og udendørs installationsformer. Det hele er sammensat af tre moduler: primært hovedkredsløbsudstyr, sekundært kontrol- og overvågningsudstyr og sikkerhedsbeskyttelsesudstyr. Alle komponenter arbejder sammen om at bygge et komplet strømfordelings-, beskyttelses- og overvågningssystem. Funktionerne af kernekomponenter er som følger:

1. Højspændingsafbryder (Core Executive Component)

Kendt som "hjertet" i højspændingsanlæg, er det den eneste kernekomponent, der kan tænde og slukke for kredsløb med belastning og afbryde kortslutningsfejlstrømme. Udstyrets reaktionshastighed kan nå millisekunder. Når overbelastning, kortslutning, lækage og andre fejl opstår i ledningen, kan den øjeblikkeligt afbryde fejlkredsløbet, forhindre fejlen i at sprede sig og beskytte back-end-udstyret og hele transmissionslinjen. På nuværende tidspunkt er den almindelige type SF6-afbryder, som har fordelene ved stærk lysbueslukningsevne, god isoleringsevne, lav fejlrate og lang levetid, der tilpasser sig langsigtede uafbrudte driftsforhold.

2. Instrumenttransformatorer (kerne af overvågning og måling)

Opdelt i Current Transformers (CT) og Voltage Transformers (VT) er de koblingsudstyrets "sanseorganer". Kernefunktionen er at konvertere højspænding og stor strøm til standard lavspændings- og småstrømssignaler. På den ene side giver den nøjagtige data til instrumentmåling og effektdataovervågning; på den anden side giver det triggersignaler til beskyttelsesrelæer, realiserer automatisk fejlvarsling og udløsning og sikrer den visualiserede og kontrollerbare drift af strømsystemet.

3. Jordingskontakt (kerne af sikkerhedsbeskyttelse)

Det er en obligatorisk sikkerhedskomponent, der hovedsageligt anvendes til vedligeholdelse af udstyr. Efter at afbryderen og afbryderen er åbnet og slukket, kan jordingskontakten hurtigt etablere et jordingskredsløb, fuldstændig frigive de inducerede ladninger og resterende spænding i ledningen og udstyret, eliminere den skjulte fare for drift under spænding og fuldt ud sikre den personlige sikkerhed for vedligeholdelsespersonale og udstyrssikkerhed.

4. Step-Up/Step-Down Transformer

Det er det største og dyreste strømkonverteringsudstyr i koblingsanlægget. Step-up transformere bruges hovedsageligt i transmissionsenden til at reducere transmissionsstrømmen ved at øge spændingen og reducere effekttab i langdistancetransmission; step-down transformere bruges ved strømdistributionsterminalen til at konvertere højspændingselektrisk energi til lavspændingselektrisk energi, der er egnet til industrielt og civilt udstyr, hvilket realiserer effektiv transmission og rimelig tilpasning af elektrisk energi.

5. Afbryderkontakt (isolationskomponent)

Også kendt som isolator, det er en mekanisk manuel kontakt uden lysbueslukningsfunktion, og det er strengt forbudt at arbejde med belastning. Dens hovedfunktion er at realisere fysisk isolation mellem udstyr og elnet, danne et åbenlyst brudpunkt for strømafbrydelse, give sikre driftsbetingelser for udstyrsvedligeholdelse og linjedrift og vedligeholdelse og er den grundlæggende sikkerhedsgarantianordning til højspændingsdrift.

6. Beskyttelsesrelæ (intelligent kontrolkomponent)

Den "intelligente hjerne" i koblingsudstyret kan overvåge driftsparametrene såsom linjespænding, strøm og temperatur i realtid 24 timer i døgnet og nøjagtigt identificere unormale arbejdsforhold såsom kortslutning, overbelastning og jordfejl. Når en fejl er opdaget, sender den straks en instruktion om at udløse afbryderen til at udløse, og slukker samtidig fejlbuen og registrerer fejldataene, hvilket realiserer hurtig fejlisolering og sporbarhed.

7. Samleskinner (elektrisk energitransmissionskanal)

Lavet af ledende materialer med lav impedans, er det hovedkanalen for elektrisk energitransmission inde i koblingsudstyret. Det er ansvarligt for at forbinde alle kernekomponenter såsom afbrydere, transformere og transformere, hvilket sikrer effektiv og stabil transmission af elektrisk energi i kabinettet. Dens materialekvalitet og installationsproces påvirker direkte den samlede transmissionseffektivitet af koblingsudstyret.

8. Overspændingsafledere og jordingsnet (overspændingsbeskyttelsessystem)

Overspændingsafledere er specielt designet til forbigående højspændingspåvirkninger såsom lynoverspænding og skiftende overspænding. De kan hurtigt absorbere overspændingsenergi og undgå højspændingsnedbrydning af udstyrsisoleringslag; det understøttende jordingsgitter er sammensat af underjordiske metalelektroder og jordstænger, som hurtigt kan lede fejlstrøm og overspændingsstrøm ind i jorden, hvilket giver dobbelt beskyttelse af udstyr mod forbigående højspændingsskader.

9. Kontaktor

Velegnet til lavspændingshjælpekredsløb under 1kV, den kan ofte tænde og slukke for styrekredsløb og strømkredsløb på afstand, hovedsagelig ved at styre belastninger såsom motorer, kondensatorer og belysningsudstyr. Sammenlignet med afbrydere har kontaktorer højere driftsfrekvens og længere mekanisk levetid, men ingen højspændingsfejlafbryderkapacitet og bruges kun som lavspændingshjælpekontrolkomponenter.

IV. To hovedtyper af højspændingsanlæg og deres fordele og ulemper sammenligning

Ifølge de forskellige isoleringsmedier opdeler industrien højspændingsanlæg i to kategorier: luftisoleret koblingsudstyr (AIS) og gasisoleret koblingsudstyr (GIS). De to har betydelige forskelle i tilpasningsscenarier, ydeevnekarakteristika og drifts- og vedligeholdelsesomkostninger:

1. Luftisoleret koblingsudstyr (AIS)

Med naturlig luft som isoleringsmedium er det den almindelige type af traditionelt højspændingsanlæg. Dens kernefordele er enkel struktur, lav pris, bekvem installation, intuitiv fejldiagnose og lav daglig vedligeholdelsesproblemer; dens ulemper er stor kabinetvolumen, isoleringsydelse, der er stærkt påvirket af miljøet, og let isoleringsnedbrydning i fugtige, støvede og forurenede miljøer. Det er hovedsageligt velegnet til udendørs konventionelle understationer og højspændingsstrømdistributionsscenarier med gode arbejdsforhold.

2. Gasisoleret koblingsudstyr (GIS)

Ved at bruge højrent svovlhexafluoridgas (SF6) som isolering og lysbueslukningsmiddel forsegles alle strømførende komponenter i det gasfyldte kabinet. Dens kernefordele er kompakt kabinet, lille gulvareal, stabil isoleringsevne, ikke påvirket af eksternt støv, fugt og hårdt vejr, ekstrem høj driftssikkerhed og ekstrem lav fejlrate; dets ulemper er høje udstyrsomkostninger, kompleks vedligeholdelsesproces og strenge krav til tætningsydelse. Det er hovedsageligt velegnet til avancerede scenarier såsom bykernetransformatorstationer, lukkede maskinrum, barske arbejdsforhold og kraftoverførsel med høj tæthed.

V. Almindelige fejl og standardiserede fejlfindingsskemaer for højspændingsanlæg

Den samlede fejlrate for højspændingsanlæg er lav, men langvarig drift, miljøerosion, forkert drift og ældning af komponenter kan forårsage forskellige fejl. Kombineret med frontlinjedrift og vedligeholdelseserfaring, sorterer dette papir årsagerne til højfrekvente fejl og standardiserede løsninger, som er velegnede til daglig inspektion og udstyrsvedligeholdelsesarbejde:

1. Betjeningshåndtaget kan ikke låses: Det er for det meste forårsaget af rust, fastklemning, ældning af den interne låsemekanisme eller forkerte nøgler. Behandlingsmetode: Kontroller den specielle betjeningsnøgle, rengør og afrust låsemekanismen, tilsæt specielt smørefedt, og udskift de beskadigede komponenter direkte for at sikre den normale funktion af den mekaniske låsning.

2. Unormal støj inde i skabet: Hovedårsagerne er elektromagnetiske vibrationer forårsaget af løse fastgørelsesskruer på skillepladen og kabler, der berører forskruningspladen. Behandlingsmetode: Spænd skruerne på skabets skilleplade helt fast, og påfør tætningsmiddel for at fastgøre kabelgrænsefladen for at eliminere kontaktvibrationsstøj.

3. Overophedede ledningssamlinger: Det er hovedsageligt forårsaget af løse bolte, langvarig overbelastningsdrift og overdreven kontaktmodstand. Behandlingsmetode: Arbejd strengt i henhold til udstyrets nominelle strøm, fastgør alle ledningsbolte, og udskift rettidigt de aldrende og oxiderede samleskinner og samlinger.

4. Ukvalificeret isolationstest og hyppige jordfejl: Hovedårsagerne er revnede, fugtige og forurenede isolatorer, hvilket vil føre til et betydeligt fald i isoleringsevnen. Behandlingsmetode: Udskift beskadigede isolatorer, rengør kabinettets isoleringskomponenter med specielle isoleringsrengøringsmidler, og tør de fugtige områder grundigt for at genoprette isoleringsevnen.

5. Unormal åbning og lukning af beskyttelsesskodder: Deformation af skodder, mangel på olie i bevægelige dele og fastklemning af diverse vil føre til, at den ikke kan åbne og lukke normalt. Behandlingsmetode: Rengør diverse dele i de bevægelige dele, ret de deformerede skodder, tilsæt smøreolie og juster åbnings- og lukningsnøjagtigheden.

6. Slukning af statusindikatorlamper: Almindelige årsager omfatter pæreskader, udbrændt sikring/modstand, dårlig kontakt med hjælpekontakter og endestopfejl. Behandlingsmetode: Udskift beskadigede pærer og sikringer, rengør kontakterne på hjælpekontakter, og kontroller driftsstatus for afbryderen ved terminalen.

7. Uordnet betjening af kontrolenheden: De vigtigste årsager er løse skruer i klemrækken og dårlig kontakt med styrestikket. Behandlingsmetode: Fastgør alle terminalskruer, tilslut igen og lås kontrolstikket for at sikre stabil linjekontakt.

VI. Kerne fem-forebyggende beskyttelsesfunktioner i højspændingskoblingsudstyr (sikkerhedskerne)

Den fem-forebyggende sammenlåsningsfunktion er kernesikkerhedsdesignet for højspændingskoblingsudstyr, som er en obligatorisk standardkonfiguration i industrien. Det kan mekanisk eliminere større strømulykker forårsaget af menneskelig fejlbetjening og er kernegarantien for højspændingsdriftssikkerhed:

1. Undgå lukning med belastning: Efter at afbrydervognen er lukket i testpositionen, låser den mekaniske lås vognen, som ikke kan skubbes ind i driftsspændingsposition, hvilket eliminerer uheldet med at lukke med belastning.

2. Undgå lukning med jordledning: Når skabets jordingskontakt er i lukket position, kan afbryderen ikke lukkes og tændes, hvilket undgår kortslutning og eksplosion forårsaget af tvungen kraftoverførsel uden at fjerne jordledningen.

3. Undgå utilsigtet adgang til spændingsintervallet: Når strømafbryderen er i lukket og strømførende tilstand, er skabets bagdør låst af den mekaniske lås og kan ikke åbnes, hvilket forhindrer personale i at komme ind i det strømførende område og få et elektrisk stød.

4. Undgå hængende jordledning med elektricitet: Når afbryderen er i lukket og strømførende tilstand, er jordingskontaktens betjeningsmekanisme låst og kan ikke lukkes og jordes, hvilket eliminerer kortslutningsfejlen forårsaget af hængende jordledning med elektricitet.

5. Undgå at trække kniven med belastning: Når afbryderen er i lukket tilstand med belastning, kan vognen ikke flyttes ud af arbejdsposition, og det er forbudt at åbne afbryderen med belastning.

VII. Kerneresumé af den fulde tekst

Højspændingskoblingsudstyr er det centrale komplette sæt af strømfordelingsudstyr til højspændingsstrømsystemer over 75kV. Baseret på det koordinerede arbejde af modulære komponenter såsom afbrydere, instrumenttransformatorer, relæer og jordsystemer, integrerer den fem kernefunktioner: elektrisk energidistribution, kredsløbsstyring, fejlbeskyttelse, sikkerhedsbeskyttelse og overvågning i realtid. Med hensyn til kategorier er det hovedsageligt opdelt i to typer: AIS luftisoleret koblingsudstyr med enkel struktur og bekvem betjening og vedligeholdelse, og GIS gasisoleret koblingsudstyr med stabil ydeevne og velegnet til avancerede scenarier.

Udstyret som helhed har karakteristika af lav fejlrate, lang levetid og høj pålidelighed og er i standby-driftstilstand i lang tid. Dens kernesikkerhedsgaranti kommer fra det standardiserede fem-forebyggende sammenlåsningsdesign og perfekte overspændings-, overbelastnings- og kortslutningsbeskyttelsesmekanismer. Daglige driftsfejl er for det meste forårsaget af ældning af komponenter, løs installation, miljøerosion og forkert drift, og fejlsandsynligheden kan reduceres betydeligt gennem regelmæssig inspektion og standardiseret drift og vedligeholdelse. På områder som transmission af elnet, industriel kraftdistribution og ny energikraft er stabil drift af højspændingsanlæg nøglegrundlaget for sikker, effektiv og kontinuerlig drift af hele elsystemet.

VIII. Højfrekvente ofte stillede spørgsmål (Generelt i branchen)

Q1: Hvad er kerneforskellen mellem højspændingskoblingsudstyr og lavspændingskoblingsanlæg?

A1: Kerneforskellene ligger i nominel spænding, isolationsniveau og funktionel placering. Højspændingskoblingsudstyr (≥75kV) har højspændingsbueslukning, kortslutningsbrudkapacitet og fem-forebyggende beskyttelse, som bruges til hovedledningstransmission; lavspændingskoblingsudstyr (≤1kV) bruges kun til terminalstrømfordeling, med enkel struktur og ingen højspændingsbeskyttelse.

Q2: Hvordan vælger man mellem GIS og AIS højspændingsanlæg?

A2: Vælg AIS til konventionel udendørs, gode arbejdsforhold og begrænset budget; vælg GIS til bykerneområder, lukkede maskinrum, barske arbejdsforhold og begrænset plads.

Q3: Kan højspændingskoblingsudstyr betjenes ofte?

A3: Nej. Højspændingsafbrydere er forbudt ved hyppig belastningsbærende drift; kun lavspændingskontaktorer kan ofte tænde og slukke for hjælpekredsløb, ellers vil det accelerere udstyrets ældning og forårsage skjulte farer.

Spørgsmål 4: Kan den fem-forebyggende funktion af højspændingskoblingsudstyr frigives manuelt?

A4: Det er strengt forbudt at frigive det uden tilladelse. Kun professionelt drifts- og vedligeholdelsespersonale kan midlertidigt låse den op i henhold til specifikationerne under vedligeholdelse og efter at have truffet sikkerhedsforanstaltninger, og den skal restaureres umiddelbart efter driften.

Q5: Hvad er de vigtigste farer og behandlingsprincipper ved overophedede koblingssamlinger?

A5: Farer omfatter accelererende ældning af komponenter, der forårsager kortslutninger og endda brande; behandlingsprincipper: kontroller belastning, fastgør samlinger, udskift aldrende komponenter og fjern overbelastning.

Q6: Er det nødvendigt at lukke ned for vedligeholdelse, hvis der er unormal støj inde i højspændingsanlægget?

A6: Ja. Unormal støj er en tidlig advarsel om unormal udstyr. Hvis det ikke er markeret i lang tid, vil det forårsage fejl. Det er nødvendigt at lukke ned øjeblikkeligt for at kontrollere og eliminere skjulte farer, før driften genoptages.

Q7: Hvilke indikatorer skal detekteres dagligt for SF6 gasisoleret koblingsudstyr?

A7: Detekter regelmæssigt SF6-gas (tryk, renhed, mikrovand) og kabinettets lufttæthed, og kontroller isoleringsydelse og mekanisk funktionsfleksibilitet.
