Europæisk type udendørs præfabrikeret understation

Europæisk type udendørs præfabrikeret understation har et tre-i-en integreret design, der kombinerer højspændingskoblingsudstyr, transformere og lavspændingskoblingsudstyr for stærk systemfuldstændighed; Omfattende høj-/lavspændingsbeskyttelse sikrer sikker, pålidelig drift og forenklet vedligeholdelse; Den har kompakt fodaftryk, reducerede investeringer, kort produktionscyklus og nem mobilitet; Fleksible ledningskonfigurationer; Unik struktur: Dobbeltlags honeycomb-kompositpanelkabinet giver robust isolering, varmeafledning, ventilation, æstetisk appel og høj IP-klassificering. Indkapslingsmaterialer omfatter rustfrit stål, titanlegering, aluminiumlegering, koldvalset stål og farvebelagt stål; Flere tilgængelige konfigurationer: generelle formål, villa-stil, kompakte osv. Højspændingsringhovedenheder kan udstyres med netværksautomatiseringsterminaler (FTU'er) til pålidelig detektering af kortslutninger og enfasede jordfejl. Har "fire fjernbetjening"-funktioner (fjernbetjening, fjernmåling, fjernsignalering, fjernjustering), hvilket letter opgraderinger af distributionsnetværksautomatisering.

Tekniske parametre

Bemærk: Punkt 5 og 6 er ikke påkrævet, når transformatorkapaciteten er mindre end 200kVA.

Betingelser for brug

Brugere skal angive følgende oplysninger, hvis de bestiller:

• Højde: W 1000m;

• Omgivelsestemperatur: ·25. (:~+40. (:;

• Relativ luftfugtighed: den daglige gennemsnitsværdi er ikke mere end 95%, og den månedlige gennemsnitsværdi er ikke mere end 90%;

• Anti-vibrationsniveau: vandret acceleration 0,4m/s2, vertikal acceleration 0,15m/s2;

• Bekræft venligst, at installationsstedet ikke vil lide af alvorlige stød, alvorlig forurening og kemisk korrosion, og at der ikke er nogen ledende støv eller eksplosionsfare. Hvis det ikke opfylder kravene til normale brugsforhold, bedes du kontakte Ceho for løsning.

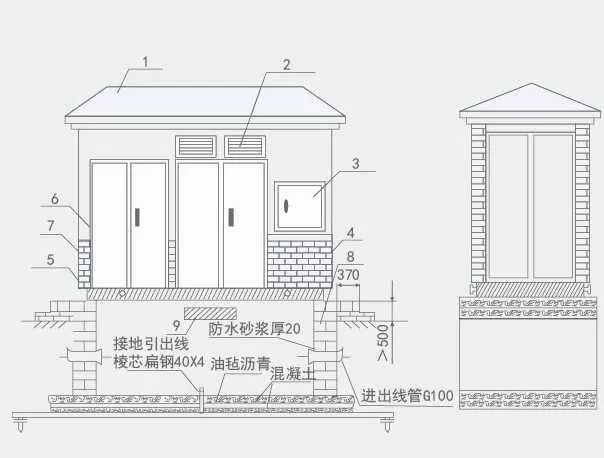

Montagemålstegning

1. Tag

2. Persienner

3. Udvendig måleboks

4. Løftering

5. Slidstivt chassis

6. Dør

7. Strip mursten, imiteret mursten væg overflade

8. Betonfundament

9. Gravfundament udluftning

Behøver at vide, når du bestiller

På tidspunktet for din bestilling skal du angive følgende oplysninger:

·Model, kapacitet, mængde, farve og størrelse krav, skalmateriale;

· Transformermodel, ydeevne, forbindelsestilstand, tappeområde og impedanskrav;

· Primært ledningsskema på højspændingssiden, komponentmodel, specifikation og krav;

·Transformerolie (25 #, 45 #, olie med højt tændingspunkt);

·Konfigurationskrav til intelligente strømstyringsnetværk eller ejendomsadministrationsnetværk;

·Miljøkrav til brug.
