Geografisk boks-type understation

Geographical Box-Type understationer revolutionerer strømfordelingen og tilbyder kompakte, effektive og yderst pålidelige løsninger til moderne elektriske systemer. Disse transformerstationer, der er designet til at imødekomme de voksende krav fra urbanisering, industriel udvikling og distribueret energiproduktion, blander problemfrit elegant æstetik med avanceret funktionalitet. Udbredt på tværs af forskellige applikationer – fra bynet til vedvarende energiprojekter – leverer denne transformerstation enestående alsidighed. Denne guide vil dykke ned i kernekomponenterne, designprincipperne og fordelene ved containeriserede understationer, og hjælper dig med fuldt ud at forstå deres centrale rolle i opgradering af strøminfrastruktur.

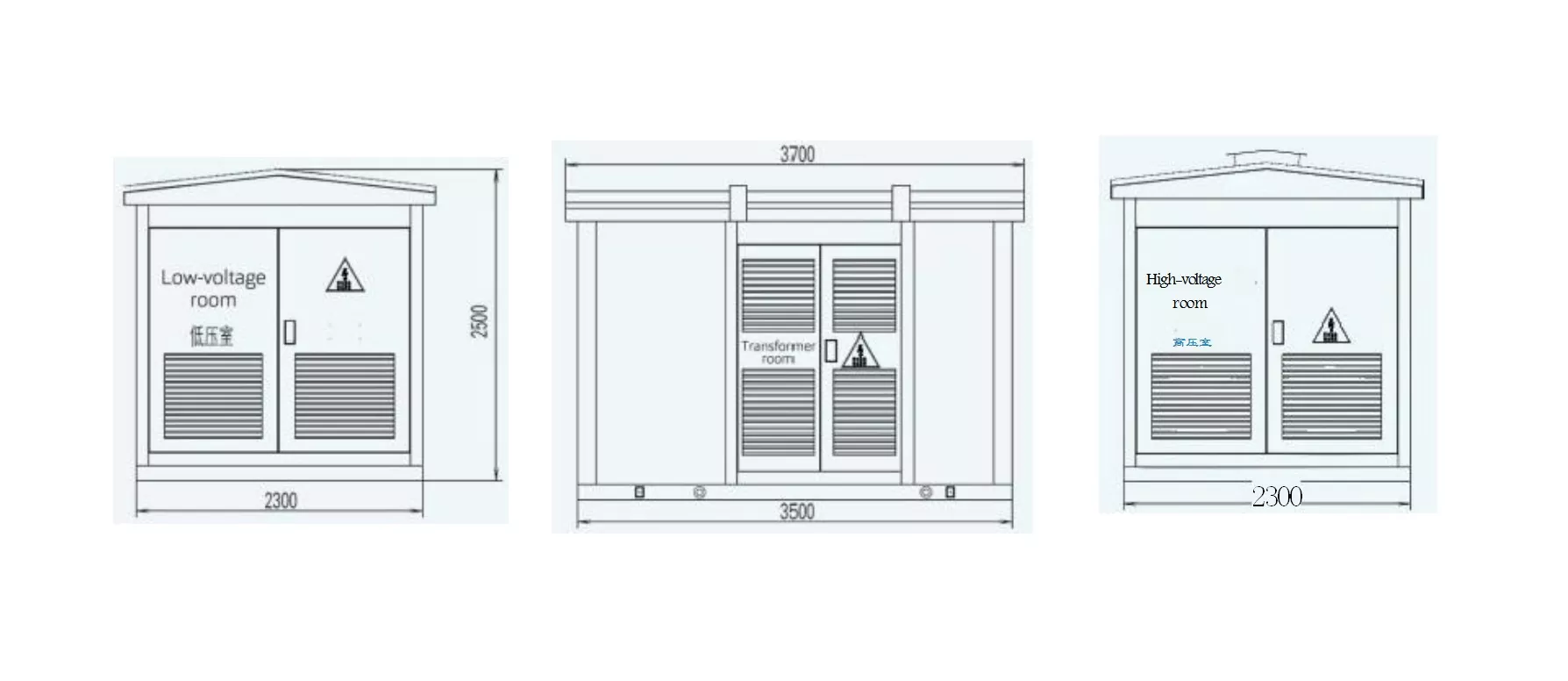

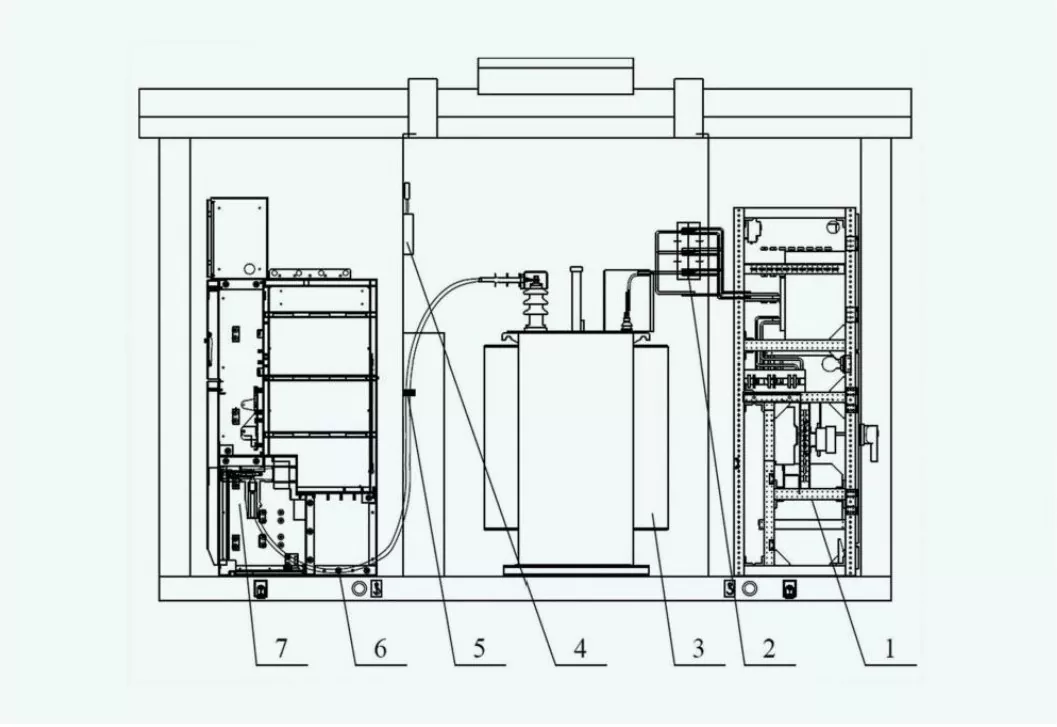

Kassegrænsetegning: (tag 630kVA som eksempel)

Nøglekomponenter

●Højspændingsanlæg

Ansvarlig for input og frakobling af højspændingsstrømforsyning. Vigtige tekniske parametre omfatter nominel spænding (12kV, 24kV eller 36kV) og kortslutningsbrudkapacitet (25kA til 40kA).

●Transformer

Bruges til at reducere højspænding til lavere brugbar spænding.

● Lavspændingskoblingsudstyr

Ansvarlig for at distribuere strøm til slutbrugere og levere kredsløbsbeskyttelse. Komponenterne omfatter afbrydere, sikringer og målere. Nominelle spændinger spænder fra 0,4 kV til 1 kV og mærkestrømme op til 6300A, afhængigt af applikationen.

● Indhegning

Indkapslingen af ​​en boks-type understation kan give fysisk beskyttelse og miljømæssig forsegling. Vores produkter er generelt IP54 eller IP65 beskyttelsesniveau design, udendørs og barske miljø har en høj tilpasningsevne.

● Hjælpestrømsystem

Dette er til at forsyne internt udstyr (køleventilatorer, varmeapparater og belysning). Parametrene omfatter nominel spænding (220V eller 110V AC/DC) og strømkapacitet.

● Kølesystem

Sørg for, at transformere og andre komponenter fungerer inden for termiske grænser. Køletilstand kan være naturlig luftkøling (AN) eller tvungen luftkøling (AF), bedømme venligst efter belastningskapacitet og miljø.

● Beskyttelse og kontrolsystem

Den indeholder relæer, styreenheder og overvågningsanordninger for systemets sikkerhed og stabilitet. Beskyttelsesindstillinger kræver strøm- og spændingstærskler, der gælder for hele systemet.

● Jordingssystem

Giver kritisk sikkerhed mod elektrisk stød og sikrer fejlstrømspredning. Jordingssystemet består af galvaniseret stål eller kobbertape designet til lav modstand, under 1Ω i de fleste installationer.

Installation

Der er flere vigtige trin til installationen af ​​Geographic Box-Type understation.

1. Valg af sted og forberedelse

Pladsen skal være flad, stabil og veldrænet. Men også for at opfylde sikkerhedsafstands- og adgangskravene skal du vælge i henhold til din faktiske situation.

2. Fundamentbyggeri

Konstruer armeret betonfundamenter for at understøtte vægten af ​​transformerstationen og sikre strukturel stabilitet.

3. Placering og montering

Kassen placeres på fundamentet ved hjælp af løfteudstyr og sikres mod mekaniske kræfter med bolte eller ankre.

4. Elektrisk tilslutning

Tilslut de indgående og udgående kabler til høj- og lavspændingsterminalerne. Vær opmærksom på, at jordforbindelsen skal være korrekt, er meget vigtig for systemets sikkerhed.

5. Test og idriftsættelse

Komplet installation Udfør test af isolationsmodstand, kalibrering af beskyttelsesrelæer og funktionskontrol på alle komponenter. Før du tænder for transformerstationen, er det en god ide at bekræfte din lokale el-lov.
