BS fotovoltaisk boks-type transformer

Den elektricitet, der genereres af fotovoltaiske celler, er lavspændings-DC. Efter at være blevet opsamlet og inverteret til trefaset lavspænding AC, bliver BS Photovoltaic Box-Type Transformer optrappet til 10kV, 20kV eller 35kV af en dedikeret fotovoltaisk præfabrikeret transformerstation og forbundet til nettet. Fotovoltaiske step-up præfabrikerede transformerstationer har typisk flere lavspændingsindgående ledninger med en separat transformer på lavspændingssiden. Den præfabrikerede transformer er udstyret med et intelligent styresystem, der uploader driftsstatus for hver komponent til et centralt kontrolrum til centraliseret overvågning.

Dedikerede præfabrikerede transformerstationer til vindkraftproduktion bruges til at konvertere 690V udgangsspændingen fra vindmøller til 10kV eller 35kV til nettilslutning. Typisk bruges generatorsættet i forbindelse med den step-up præfabrikerede transformerstation, og der er kun én lavspændingsledning.

BS Photovoltaic Box-Type transformator og vindkraft-specifikke præfabrikerede transformerstationer anvender typisk en transformerkonstruktion for at reducere størrelse og fodaftryk, hvilket letter transport og installation. Sammenlignet med præfabrikerede step-up transformerstationer er de lettere og på grund af elimineringen af ​​behovet for et ekstra transformerkølesystem tilbyder de højere konverteringseffektivitet.

Ved brug af præfabrikerede step-up understationer kan både olienedsænkede og tør-type transformere installeres internt.

Tekniske parametre

Installationsmåden for en speciel boks-type transformerstation til solcelleproduktion og speciel boks-type transformerstation til vindkraftproduktion skal bestemmes i henhold til den strukturelle form, der er valgt i biblioteksdesignet. Der skal opsættes et særligt installationsfundament, og nødvendige jordings- og fastgørelsesforanstaltninger skal træffes. Se venligst de grundlæggende produktions- og installationsmetoder for præfabrikerede bokstransformerstationer og kombinationstransformatorer.

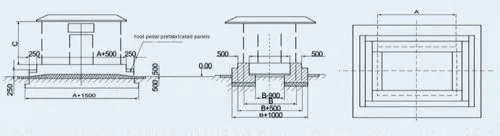

Installationsbasediagram

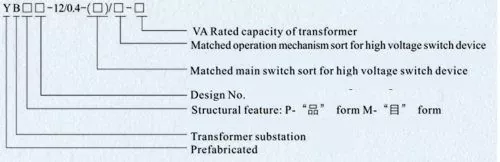

Model og betydning

Produktegenskaber

1. BS Photovoltaic Box-Type Transformer shell vedtager avanceret teknologi design, har en bred vifte af pålidelig ydeevne garanti, holdbar, varmeisolering, ventilation, korrosionsbestandighed, støv forebyggelse, vandtæt, forebyggelse af små dyr, smukt udseende.Shell materialer kan vælges aluminiumslegering plade, stålplade, kompositplade, rustfrit stål plade og ikke-metalliske materialer.

2. XGN15, HXGN17 eller KNYN 28A kan vælges som indgående linje, højspændingsmåling og højspændingsudgående linje til højspændingsanlæg. Højspændingssiden kan arrangeres i en række forskellige strømforsyningstilstande, herunder ringnetværksstrømforsyning, terminalstrømforsyning, dobbelt strømforsyning osv., og kan installeres med højspændingskravene, der opfylder højspændingselementet. Hovedafbryderen anbefales at bruge belastningsafbryder eller vakuumafbryder, kompakt og rimelig struktur og har en god anti-fejlfunktionseffekt.

3. GGD, GCS eller MNS kan vælges som lavspændingskoblingsanlæg, reaktiv effektkompensation og lavspændingsudgående linje. Lavspændingssiden vedtager panel/skabsstruktur, som kan opfylde funktionerne strømfordeling, lysstrømfordeling, reaktiv effektkompensation, elektrisk energimåling osv. Hovedafbryderen er en almindelig belastningsafbryder eller intelligent afbryder, som er fleksibel at installere og nem at betjene.

4. Transformatoren kan være en fuldstændig forseglet olie-nedsænket transformer eller en tør-type transformer. Til olienedsænkede transformere anbefales S9, S11, S13 eller SH15 modeller, mens for tør-type transformere anbefales SCB11, SCB12, SCB14 eller SCBH15 modeller. Kan konfigureres frit efter kundernes faktiske behov, valget er mere fleksibelt.

5. Kassens topdæksel vedtager dobbeltlagsstrukturdesign, og mellemlaget er fyldt med skumplast, så varmeisoleringseffekten er god. Transformatorrummet er udstyret med anti-kondens og automatisk temperaturstyringsovervågning, varme- og køleanordninger. Den støvtætte anordning er anbragt i den position, der svarer til spjældet uden for dørpladen og sidepladen.

Arbejdsmiljø

1.  Højden må ikke overstige 1000m;

2.  Omgivelsestemperatur: - 25 ° C ~ + 40 ° C;

3.  Relativ fugtighed: den daglige gennemsnitsværdi må ikke være større end 95 %, og den månedlige gennemsnitsværdi må ikke være større end 90 %;

4.  Installationssted: et sted uden brand, eksplosionsfare, ledende støv, kemisk ætsende gas og voldsomme vibrationer.

Hvis ovenstående betingelser overskrides, kan brugeren forhandle med vores virksomhed.
