Amerikansk forudinstalleret boks-type understation

Denne amerikanske Pre-installed Box-Type understation er også udstyret med en række sikkerhedsanordninger, herunder et jordforbindelsessystem, fejlbeskyttelsesanordninger og overspændingsafledere, der sikrer, at strømsystemet fungerer sikkert og pålideligt til enhver tid. Desuden lægger produktdesignet vægt på nem installation og betjening. Dens formonterede komponenter omfatter transformere, afbrydere og koblingsudstyr, hvilket effektivt forkorter installationscyklussen og reducerer arbejdsomkostningerne. Transformatorstationen er også udstyret med et avanceret overvågningssystem, der gør det muligt for operatører at overvåge og styre strømsystemet i realtid gennem et centralt kontrolrum. Den præfabrikerede modulære transformerstation i amerikansk stil er en højkvalitetsløsning til industrielle og kommercielle applikationer, der opfylder behov for sikker og pålidelig strømdistribution på en omkostningseffektiv måde.

Tekniske parametre

● Sikring

Højspændingssiden af ​​American Pre-installed Box-Type Substation anvender backup-sikring og plug-in sikring i serie for fuld rækkevidde beskyttelse. Backup-beskyttelsessikringen er en olie-nedsænket højspændingsstrømbegrænsende sikring med stor brydekapacitet. Plug-in sikringer vil kun starte, når der er en fejl inde i transformeren. Den dobbelte induktionssikring kan give dobbelt beskyttelse for strøm og temperatur. Hvis den er sprunget, kan sikringskernen nemt udskiftes på stedet.

Struktur og driftssekvens

1. Layoutet

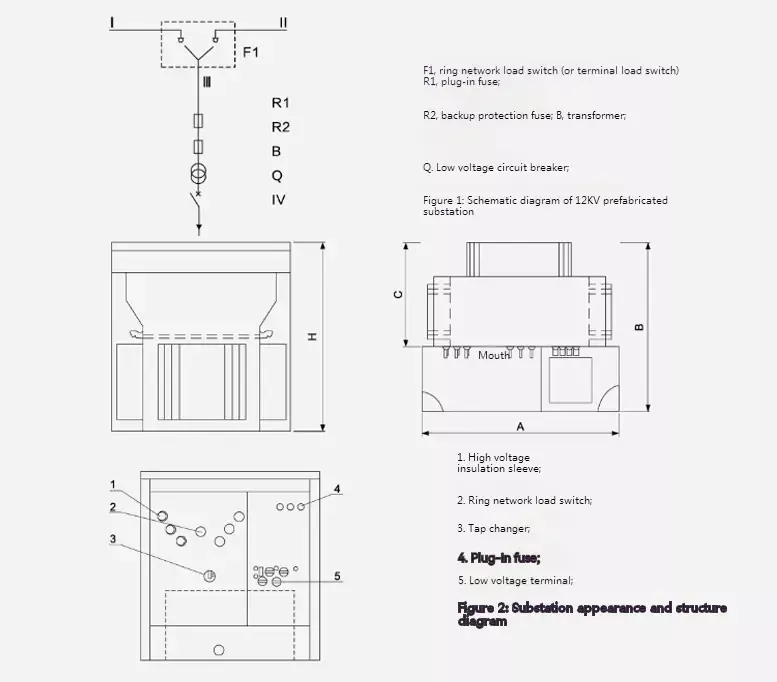

Formen og strukturen af ​​American Pre-installed Box-Type Substation er vist nedenfor. Tanken er opdelt i den øverste højtryksbeholder og den nederste transformertank. Disse to dele er kun elektrisk forbundet, og olien cirkulerer ikke. Blandt dem, "I" og "I" linjer er ring netværk feeders,"ll" gren er transformer gren, og "V" er lavspændings output.

Understationen kan bruges til ringnetværksstrømforsyningssystem og terminalstrømforsyningssystem. Tilførslen af ledningen og "l III" grenen omskiftes af ringnetværkets belastningskontakt. Samtidig er højspændingssiden af transformatoren udstyret med en sikring i den indgående ende, som kan beskytte grenkredsløbet og undgå kortslutningsfejl, overbelastning og overspænding af enheden til at montere og slukke for lyset, og du kan også vælge lysdæmpere. lavspændingsenden af transformeren udsendes efter at have passeret gennem amperemeteret og lavspændingsafbryderen.

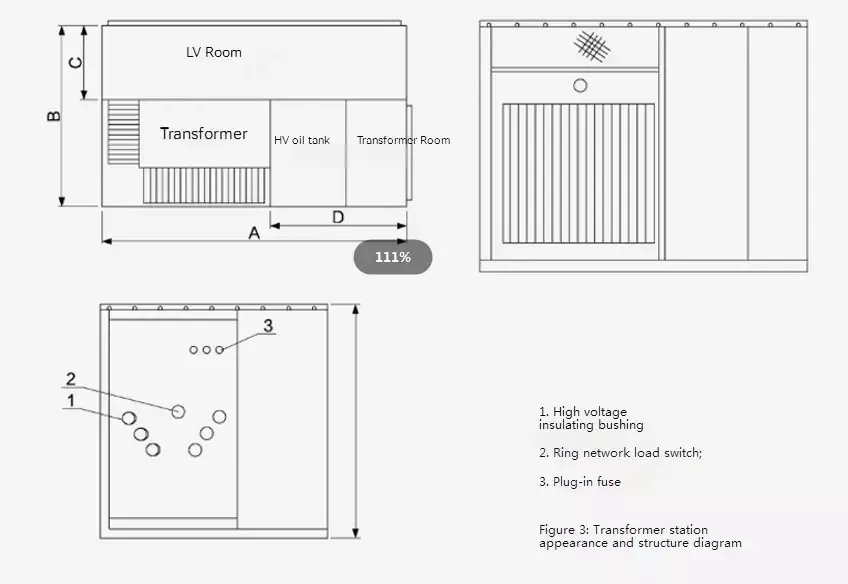

Dimensioner og vægt

2. Transformatoren

Til amerikanske Pre-installed Box-Type understationer bruger vi de nye S9 og S11 serier trefasede olie-nedsænkede transformere med lave tomgangstab, lav temperaturstigning, lav støj og lav højde. Både tomgangstab og belastningstab er lavere end den originale S9-transformator.

Transformatoren vedtager en fuldt forseglet struktur for effektivt at isolere luftforurening og fugt. En 40-90 mm luftpude efterlades i toppen af ​​olietanken, som sammen med den korrugerede struktur af olietankskallen spiller en rolle for afkøling og reduktion af det indre tryk.

Dimensioner og vægt
