Forstå på et øjeblik: Hvad er kerneteknologierne og applikationsessentialerne ved lavspændingsanlæg?

Lavspændingskoblingsudstyr er kerneudstyret i moderne strømforsynings- og distributionssystemer, hovedsageligt brugt til strømfordeling, kredsløbskontrol, overbelastningsbeskyttelse, kortslutningsbeskyttelse, jordafledningsbeskyttelse og strømovervågning. Det anvendes i vid udstrækning i fabrikker, bygninger, datacentre, hospitaler, indkøbscentre, kommunalteknik og andre områder. Med kompakt struktur, høj sikkerhed og pålidelighed, bekvem vedligeholdelse og høj intelligens er det nøgleudstyret til at sikre stabil drift af strømsystemer. Denne artikel introducerer fuldt ud de centrale tekniske punkter i lavspændingskoblingsudstyr med hensyn til struktur, parametre, ydeevne, udvælgelse og anvendelse.

1. Hovedkomponenter i lavspændingskoblingsudstyr

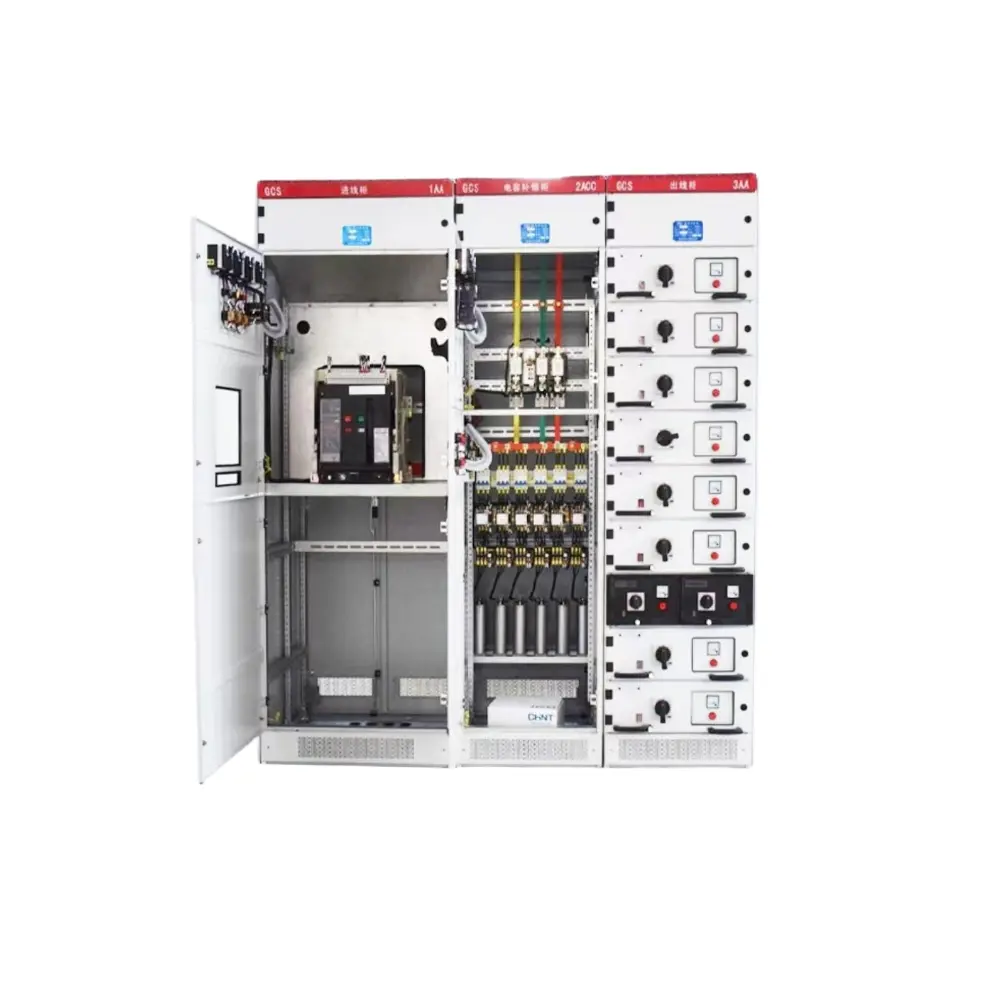

Typisk lavspændingskoblingsudstyr anvender entre-rums uafhængig isolationsstruktur for højere sikkerhed, pålidelighed og vedligeholdelse:

EN.Afbryderrum: Lodret arrangeret, i stand til at holde flere afbrydere; hvert kredsløb er uafhængigt adskilt uden interferens.

B.Buskupé: Placeret bag afbryderrummet og isoleret af isolerende skillevægge for effektivt at forhindre fejlspredning.

C.Kabelrum: Placeret på bagsiden eller forsiden af ​​kabinettet, praktisk til kabeltilslutning og vedligeholdelse, med rummelig plads og standardiseret ledningsføring.

Efter drift og vedligeholdelsesstil:

D.Bagtilgængelig: Traditionel standardstruktur med stort vedligeholdelsesrum.

E.Tilgængelig foran: Vægmonteres, mindre dybde, pladsbesparende.

Det uafhængige rumdesign undgår utilsigtet kontakt med strømførende dele under vedligeholdelse, begrænser lysbuefejlområdet og forbedrer udstyrs- og personalesikkerheden betydeligt.

2. Nøgle nominelle parametre

3. Kerneindekser for elektrisk ydeevne

a. Short-Cuit Stand Stand Current Rating (SCCR)

Den maksimale kortslutningsstrøm, som koblingsanlægget sikkert kan modstå på kort tid under en fejl, som bestemmer udstyrets kortslutningsmodstand og er en vigtig garanti for sikker drift.

b. Korttidsmodstå nuværende vurdering

Kortslutningsstrømmen, som koblingsudstyret kan bære uden deformation eller beskadigelse inden for en specificeret tid (normalt 1 sekund eller 0,5 sekund), sikrer, at systemet ikke kollapser under fejlforhold.

c. Afbrydelsesvurdering

Den maksimale fejlstrøm, som en afbryder sikkert kan afbryde. Den skal være større end den forventede kortslutningsstrøm i systemet, ellers vil det forårsage eksplosion eller brand.

d. Ingress Protection Rating (IP-klassificering)

· IP30: Forhindrer fingerkontakt med strømførende dele

· IP40: Forhindrer indtrængning af fremmedlegemer ≥1 mm i diameter

· IP54: Støvtæt og stænksikker, velegnet til fugtige og støvede miljøer

e. Temperaturstigningsgrænse

I henhold til nationale standarder må temperaturstigningen af ​​koblingsudstyret under langvarig drift ved mærkestrøm ikke overstige grænsen, hvilket sikrer isoleringsstabilitet og forlænget levetid.

4. Tekniske centrale nøglepunkter i lavspændingskoblingsanlæg

(1).Skabsstruktur og opdelingsteknologi

Vedtager tre uafhængige isolerede rum: afbryderrum, busrum og kabelrum, hvilket effektivt forhindrer buespredning og forbedrer drifts- og vedligeholdelsessikkerheden.

(2)Kortslutningsmodstands- og korttidsmodstandsteknologi

Udstyret med stærk kortslutningsmodstand, nøje matchende SCCR og korttidsmodstandsstrøm for at sikre ingen deformation, busforskydning eller systemkollaps under fejl.

(3)Circuit Breaker Interruption & Selective Coordination Technology

Brydekapaciteten opfylder den maksimale systemfejlstrøm. Regional selektivitet opnås gennem korttidsforsinkelse og øjeblikkelig beskyttelseskoordinering, hvilket begrænser udfald kun til det fejlbehæftede kredsløb.

(4)Samleskinnesystemdesign & temperaturstigningskontrol

Lavimpedans, lavt tab, høj varmeafledningsskinnelayout til streng kontrol over langsigtet driftstemperaturstigning, hvilket sikrer strømkapacitet, isoleringslevetid og udstyrsstabilitet.

(5)Integreret beskyttelses- og måleteknologi

Integrerer overbelastning, kortslutning, jordafledning, overspænding, underspænding, fasetab og lysbuebeskyttelse, med intelligente målere og sensorer for all-round sikkerhed.

(6)Intelligent og digital teknologi

Understøtter on-line overvågning, fjernbetjening, fejlforalarm, energistatistik og kommunikationsnetværk, opgradering til uovervåget og intelligent cloud-baseret drift.

(7)Ingress Protection & Environmental Adaptability

Opfylder IP30-IP54 beskyttelsesgrader, tilpasser sig fugt, støv, korrosion, høje og lave temperaturer for forbedret alsidighed og holdbarhed.

(8)Modulært og standardiseret design

Modulære enheder, standardiserede grænseflader og fleksibel udvidelse forkorter produktions-, installations- og idriftsættelsestiden og reducerer de samlede omkostninger.

5. Beskyttelsesfunktioner

Lavspændingskoblingsudstyr er udstyret med flere beskyttelser for at sikre systemsikkerhed:

l Overbelastningsbeskyttelse

l Kortslutning øjeblikkelig beskyttelse

l Kortslutnings-korttidsforsinkelsesbeskyttelse

l Beskyttelse mod jordfejl / jordafledning

l Overspændings- og underspændingsbeskyttelse

l Fasetab og fasesekvensbeskyttelse

l Arc fault detection (AFD)

l Avanceret intelligent koblingsudstyr giver også:

l Online temperaturovervågning

l Overvågning af delvis udledning

l Strømkvalitetsanalyse

l Fjernbetjent fejlalarm

6. Almindelige strukturelle typer

Fast Type koblingsudstyr

Enkel struktur, lav pris, høj pålidelighed, velegnet til generelle strømdistributionsscenarier.

Skuffe Type Koblingsudstyr

Hvert kredsløb er en uafhængig skuffe; vedligeholdelse kan udføres ved at trække en enkelt skuffe ud uden strømafbrydelse, uden at det påvirker andre kredsløb. Ideel til hospitaler, datacentre og produktionslinjer, der kræver høj pålidelighed.

Udtrækkeligt Type koblingsudstyr

Hovedafbryderen kan trækkes helt tilbage for sikrere og hurtigere vedligeholdelse.

7. Forskelle mellem lavspændingskoblingsudstyr og omstillingstavler

Koblingsudstyr: Fuldt lukket, rumisoleret, udtrækkelige afbrydere, 30-cyklus korttidsmodstand, understøtter selektiv koordination, højere sikkerhed.

Eltavle: Åben struktur, faste afbrydere, kun 3-takts korttidsmodstand, lavere pris.

Koblingsudstyr er mere velegnet til hovedindgående, kobling og vigtige belastninger; tavler bruges til terminalstrømfordeling.

8. Intelligent lavspændingskoblingsudstyr

Intelligent koblingsudstyr integrerer:

① Intelligente afbrydere

② Strøm / spænding / temperatur sensorer

③ Mikroprocessor-baserede beskyttelsesenheder

④ Strømstyringsinstrumenter

⑤ 4G / WiFi / Ethernet-kommunikation

Det understøtter:

① Fjernovervågning og kontrol

② Energiforbrug statistik og analyse

③ Fejlforalarm og automatisk optagelse

④ Sammenkobling med intelligente strømfordelingssystemer

Det er en standardkonfiguration til smarte fabrikker, intelligente bygninger og datacentre.

9. Typiske anvendelsessager

l Store bilfabrikker

Leverer hovedstrømfordeling og motorstyring til stanse-, svejse-, maler- og montageværksteder. Skuffetype intelligent koblingsudstyr muliggør non-stop vedligeholdelse og nøjagtig fejllokalisering, hvilket sikrer 24/7 produktionskontinuitet.

l Store datacentre (Tier IV)

Vedtager redundant strømfordeling med dobbelt bus, der understøtter strømforsyning med høj tæthed i kabinettet med skift på millisekundniveau. Systemtilgængeligheden når 99,999%, ideel til 7×24 uafbrudt drift.

l Store kommercielle komplekser og indkøbscentre

Fordeler strøm til belysning, HVAC, elevatorer, brandslukning og butikskredsløb. Intelligent sløjfeovervågning og energiforbrugsstatistikker optimerer strømstyringen og reducerer driftsomkostningerne.

l Byvandsanlæg og spildevandsrensningsanlæg

Driver pumper, ventilatorer, gitre og doseringssystemer i fugtige og støvede omgivelser. Fuldstændig beskyttelse sikrer stabil drift af kommunal vandforsyning og spildevandsrensning.

l Grad A Hospitaler og medicinske centre

Leverer yderst pålidelig dobbeltstrømfordeling til operationsstuer, intensivafdelinger, laboratorier og billedbehandlingscentre. Nul-afbrydelseskobling garanterer medicinsk sikkerhed.

l PV & vindkraftværker

Anvendes til invertersammenløb, nettilsluttet kontrol og energilagringsstrømfordeling, velegnet til barske udendørsmiljøer med komplet sikkerhedsbeskyttelse.

l Lufthavne og jernbanetransithubs

Sikrer yderst pålidelig strøm til terminaler, sikkerhedssystemer, billetsalg og belysning. Dual-power automatisk skift garanterer uafbrudt drift af transporthub.

l Højhuse og smarte lokalsamfund

Anvendes til bygning af strømdistribution, offentlig belysning, brandslukning, elevatorer og ladebunker. Kompakt struktur og komplet beskyttelse forbedrer fællesskabets strømkvalitet.

10. Markedsstørrelse og udviklingstendenser

Markedsstørrelse

Globalt marked: Omkring 54-56 milliarder USD i 2025, der forventes at overstige 83 milliarder USD i 2032, med en CAGR på 6%-7%.

Kina marked: Omtrent 169 milliarder RMB i 2025, en vækst på 7,8 % år/år; Kina er verdens største enkeltmarked og tegner sig for over 21 % af den globale andel.

Nøgledrivere: Nye strømsystemer, datacentre, ny energi, intelligent produktion, byinfrastruktur og opladning af elbiler.

Udviklingstendenser

Intelligens bliver standard

Smarte afbrydere, sensorer, IoT, skyovervågning, fejl-for-alarm og fjernbetjent O&M er bredt udbredt og skifter fra "passiv beskyttelse" til "aktiv forudsigelse".

Højere pålidelighed og sikkerhedsopgradering

Lysbuebeskyttelse, overvågning af delvis udledning, overvågning af temperaturstigninger og selektiv koordinering bliver afgørende; højere IP-klassificering og stærkere kortslutningsmodstand.

Grøn og energibesparende

Lavt tab, højeffektive busser og komponenter, kulstoffattige materialer og miljøvenlige processer, der matcher kulstofneutralitetsmålene.

Højere andel af skuffe-/udtrækstyper

Hurtig vækst i industrien, datacentre, hospitaler osv., understøtter non-stop vedligeholdelse og sikrer kontinuerlig strømforsyning.

Dyb tilpasning til ny energi

Særlige løsninger til PV, vindkraft, energilagring og EV-opladning med anti-tilbageladning, overspændingsbeskyttelse og netforbundet styring.

Modulær, standardiseret, kompakt

Hurtigere installation, mindre fodaftryk, fleksibel udvidelse til strømforsyning med høj tæthed og hurtig levering.

Konklusion

Som kerneudstyret i lavspændingsstrømdistributionssystemer påvirker det strukturelle design, beskyttelseskonfigurationen og fremstillingsprocessen for lavspændingskoblingsudstyr direkte strømforsyningens pålidelighed, udstyrssikkerhed og personalesikkerhed. Drevet af trends inden for intelligens, grønisering, høj pålidelighed og modularisering vil industrien holde en stabil vækst. High-end, branded og globaliserede kapaciteter vil blive nøglekonkurrenceevne. Valg af højkvalitets og pålideligt koblingsudstyr kan effektivt forbedre stabiliteten af ​​strømdistributionssystemer, reducere fejlrisici og give solid støtte til sikker og stabil strøm

Ofte stillede spørgsmål

1. Hvor bruges lavspændingsanlæg hovedsagelig?

Det bruges i fabrikker, boligområder, indkøbscentre, hospitaler, datacentre og kommunale projekter til strømdistribution, kontrol og beskyttelse.

2.Hvad er de vigtigste strukturelle typer?

Fast type, skuffetype og udtrækbar type, valgt ud fra krav til pålidelighed.

3.Hvad betyder IP-rating?

IP30/IP40 til normale indendørs miljøer; IP54 er støvtæt og stænktæt, velegnet til fugtige og støvede steder.

4.Hvad er selektiv koordinering?Kun den afbryder, der er tættest på fejlen, udløses, hvilket undgår store strømafbrydelser og forbedrer forsyningssikkerheden.

5.Hvad er fordelene ved intelligent koblingsudstyr?

Fjernovervågning, fejlforalarm, energistatistik, automatisk registrering, uovervåget og smart betjening.

6. Kan koblingsudstyret tilpasses?

Ja, vi understøtter tilpasning af strøm, spænding, kredsløb, funktioner, størrelse og beskyttelsesniveau.

7. Hvad er leveringstiden?

7-15 dage for standardprodukter; 15–30 dage for skræddersyede projekter.
