Hvad er en strøminstrumenttransformer?

Denne dybdegående artikel forklarer, hvad enAktuel Instrument Transformerer, hvordan det fungerer, hvorfor det betyder noget i elektriske systemer, hvordan det sammenligner med andre instrumenttransformere, hvordan man vælger en og ofte stillede spørgsmål – alt sammen understøttet af autoritative definitioner og industristandarder. Strøminstrumenttransformatorer, almindeligvis kaldetstrømtransformatorer (CT'er), muliggør nøjagtig strømmåling, beskyttelse og kontrol af elektriske højspændingskredsløb ved at skalere strømme til sikrere standardværdier for instrumenter og relæer.

Indholdsfortegnelse

1. Hvad er en strøminstrumenttransformer?
2. Hvordan virker en strømtransformer?
3. Hvorfor bruge en aktuel instrumenttransformer?
4. Hvilke typer strøminstrumenttransformatorer findes der?
5. Hvordan vælger man den rigtige instrumenttransformator?
6. Hvad er almindelige applikationer?
7. Ofte stillede spørgsmål (FAQ)

Hvad er en strøminstrumenttransformer?

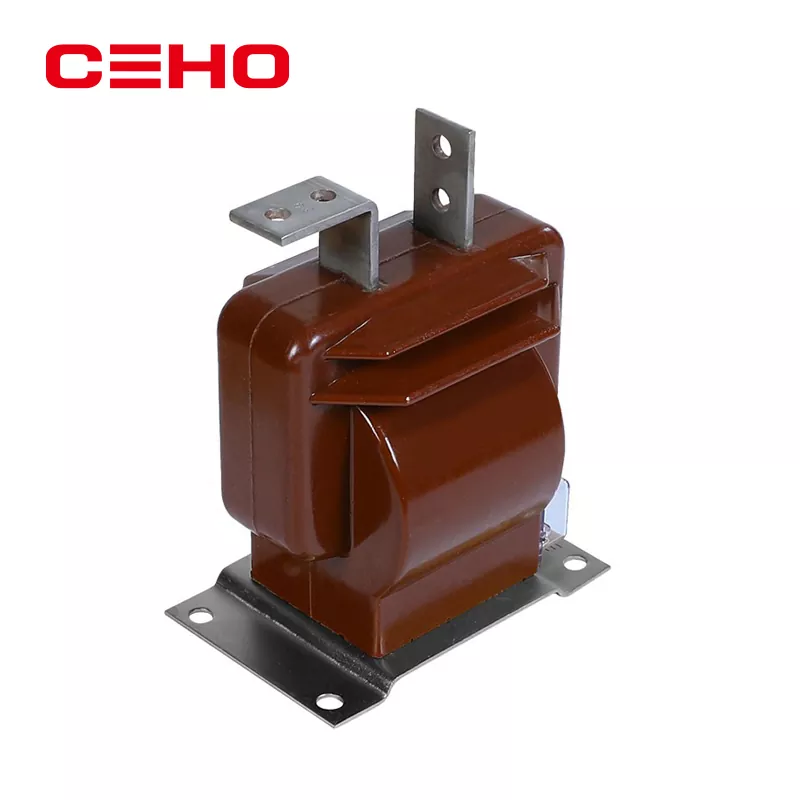

A Aktuel Instrument Transformer(også kendt som enNuværende transformereller CT) er en specifik typeinstrument transformerdesignet til at skalere meget høje vekselstrømme (AC) fra strømsystemer til en proportional, lavere strøm, der sikkert kan forbindes til målere, beskyttelsesrelæer og kontrolenheder.

CT'ens definerende rolle er at tillade sikker, nøjagtig strømføling på kredsløb, hvor direkte måling ville være farlig eller upraktisk på grund af høj strøm og høj spænding.

Hvordan virker en strømtransformer?

Driftsprincippet for en strømtransformator er baseret på magnetisk induktion: Når vekselstrøm løber gennem den primære leder, skaber den et magnetfelt. Denne magnetiske flux inducerer en proportional strøm i CT'ens sekundære vikling via elektromagnetisk induktion.

• Primær vikling:normalt en enkelt omgang (ofte selve lederen).
• Sekundær vikling:mange vindinger med fintråd for at producere reduceret strøm.
• Magnetisk kerne:materiale med høj permeabilitet til at styre flux effektivt.

Resultatet er en sekundær strøm, der er et fast forhold mellem den primære strøm (f.eks. vil en 1000:5 CT udsende 5 A, når den primære strøm er 1000 A), hvilket gør det muligt for måleapparater at fungere sikkert og med høj nøjagtighed.

Hvorfor bruge en aktuel instrumenttransformer?

Strømtransformatorer er afgørende for moderne elektriske systemer af flere årsager:

1. Sikkerhed:De isolerer enheder og personale fra farlige højspændings primære kredsløb.
2. Nøjagtighed:De giver standardiserede strømniveauer til nøjagtig måling og belastningsovervågning.
3. Beskyttende funktion:De arbejder med relæer og beskyttelser til at opdage fejl og udløse afbrydere.

Uden CT'er ville måling eller beskyttelse af højstrømsnetværk med konventionelle instrumenter være farlig, unøjagtig eller begge dele.

Hvilke typer strøminstrumenttransformatorer findes der?

Strømtransformatorer kommer i flere former afhængigt af installation og anvendelse:

• CT'er af stangtype:Primær leder passerer gennem en kerne med mange sekundære vindinger.
• Ring (toroidale) CT'er:Ringkerne med leder ført igennem den; ideel til eftermonteringsmåling.
• Vindues CT'er:Designet, så den primære leder let kan skrues igennem.
• Split-core CT'er:Fastspændingstype CT for bekvem installation uden afbrydelse.

Hver type understøtter forskellige installationsbehov og krav til nøjagtighed. Højspændingstransformatorstationer bruger ofte robuste bar- eller vinduestyper, mens vedligeholdelses- eller eftermonteringsscenarier kan bruge split-core formater.

Hvordan vælger man den rigtige instrumenttransformator?

Valg af den rigtige CT afhænger af:

1. Primær nuværende vurdering:Skal matche den maksimale forventede belastningsstrøm.
2. Sekundær standard output:Sædvanligvis 5 A eller 1 A.
3. Nøjagtighedsklasse:Præcision påkrævet til måling kontra beskyttelsesfunktioner.
4. Temperatur- og miljøvurderinger:Til installationsforhold.

Hvad er almindelige applikationer?

CT'er bruges i mange elektrotekniske områder:

• Måling: mål strøm til fakturering og belastningsberegning.
• Beskyttelse: detekter overstrøm eller fejltilstande, og start afbryderudløsning.
• Kontrolsystemer: feed realtidsdata til SCADA eller automationssystemer.

Ofte stillede spørgsmål (FAQ)

Hvad betyder "instrumenttransformer"?
En instrumenttransformator er en enhed, der skalerer systemmængder med høj effekt (strøm eller spænding) til standardiserede niveauer til måling og beskyttelse uden at belaste eller forstyrre det primære kredsløb.

Hvordan adskiller en strømtransformator sig fra en strømtransformator?
En strømtransformator fokuserer på præcis skalering til måling og sikkerhed, mens en strømtransformator fokuserer på at overføre strøm mellem spændingsniveauer med minimalt tab.

Hvorfor må en CT aldrig opereres med en åben sekundær?
Hvis en CT-sekundær efterlades åben, kan det forårsage farligt høje spændinger, da transformatoren forsøger at opretholde strømmen, hvilket risikerer isolationsnedbrud og sikkerhedsrisici.

Hvad er standard sekundær strømstyrke?
Standard CT sekundære udgange er typisk 1 A eller 5 A for at matche almindelige instrument- og relæindgangskrav.

Kan strømtransformatorer bruges til DC-måling?
Standard CT'er fungerer på AC magnetisk induktion og er ikke egnet til DC; specielle sensorer (f.eks. Hall-effekt) bruges i stedet.
