Mellemspændingsstrømkabel

Cceho er en førende mellemspændingskabelproducent og -leverandør - tilbyder OEM/ODM-tjenester til konkurrencedygtige fabrikspriser! Nominel 5kV-35kV kabel bruges til distributionskredsløb i industrielle og kommercielle installationer. Mellemspændingsstrømkabel er velegnet til brug på våde eller tørre steder, installeret i løbebaner, kanaler og friluft, fra luften eller direkte nedgravet som tilladt af NEC. Temperaturen må ikke overstige 105°C (MV105).

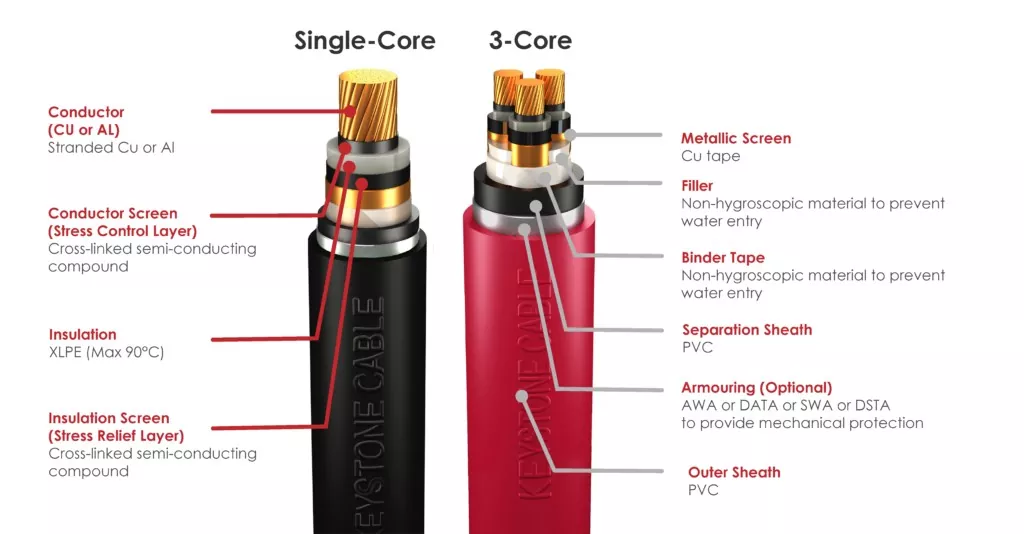

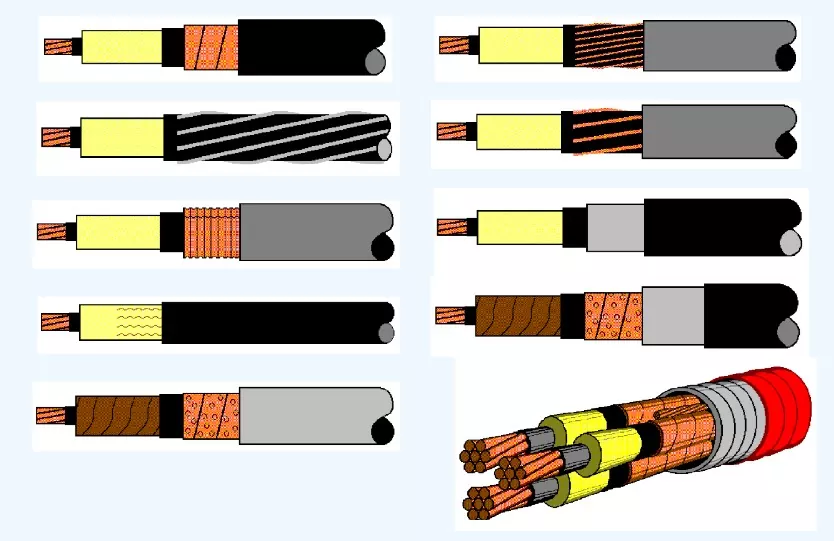

Konstruktion af et MV-kabel

Leder

Der er 2 typer ledere, som vi bruger til konstruktionen af ​​vores MV-kabler: Kobber og Aluminium.

· Kobber: Fremstillet af elektrolytisk kobber med en renhed på over 99,95%.

· Aluminium: Trækket af aluminiumstænger med en minimumsrenhed på 99,70 %.

Lederskærm

Vores lederskærm er en ekstruderet tværbundet halvledende forbindelse, der dækker den metalliske leder. Dette lag fungerer som et spændingspunkt i isoleringen, hvilket potentielt svækker dens langtidsholdbarhed.

Isoleringsskærm

Isoleringsskærmen er en tværbundet halvledende sammensætning ekstruderet over isoleringen. Det giver en glat overflade, der fungerer som et overgangsmateriale mellem isoleringen, hvor der findes et elektrisk felt, og den ledende metalliske skærm, hvor det elektriske felt er nul. Dette reducerer således spændingen ved isoleringslaget.

Metallisk skærm

Den metalliske skærm består typisk af et lag spiralformet kobbertape med overlap over isoleringsskærmen. Den metalliske skærm i et 3-Core kabel sikrer, at det elektriske felt forbliver indeholdt i kabelkernen.

Kabelsamling (valgfrit)

For 3-Core kabler placeres identifikationstaoer (Brun, Sort, Grå) under den metalliske skærm, før kernerne lægges op.

Et ikke-hygroskopisk polypropylenfyldstof påføres mellem de oplagte kerner for at give en cirkulær form for det samlede kabel. Polypropylentape(r) eller PETP (Polyester) tape(r) bruges som barrieretape over de oplagte kerner.

Adskillelseshylster (valgfrit)

Alle pansrede kabler inkluderer et ekstruderet lag af sort PVC , MDPE eller LSZH  adskillelseskappe, påført over kernen eller oplagte kerner for at forhindre korrosion ved at adskille forskellige metaller og undgå galvaniske effekter.

Panser (valgfrit)

I pansrede kabler påføres pansret over en adskillelseskappe for yderligere mekanisk beskyttelse. Enkeltlederkabler bruger aluminiumstråde (AWA), dobbelte aluminiumbåndsarmering (DATA), mens flerlederkabler bruger galvaniseret ståltrådsarmering (SWA) eller dobbeltgalvaniseret stålbåndsarmering (DSTA).

Ydre Skede

Alle mellemspændingsstrømkabler har et ekstruderet lag af PVC , MDPE eller LSZH  ydre kappe over kernen, den oplagte kerne eller rustningen. Denne kappe, normalt sort, beskytter kablerne mod sollys og termitter. En anden farve kan også leveres efter aftale mellem producenten og køberen.
