Hvad er MNS Low-Voltage Draw-out Switchgear

MNS lavspændingsudtrækskobling

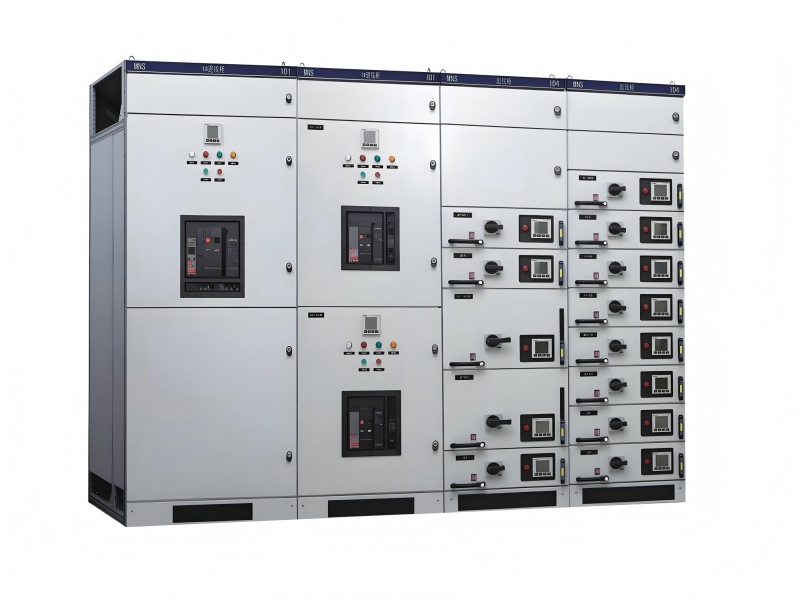

MNS lavspændingsudtrækningsudstyret er en modulus kombineret enhed specielt designet til lavspændingsstrømdistributionssystemer, anvendelig til strømnetværk med en AC-frekvens på 50-60Hz og en nominel driftsspænding på 660V og derunder.

Dens kernestruktur er samlet med 25 mm modul C-sektion stålrammer, med et tre-positions design (forbundet/test/adskilt) til skuffeenheder og understøtter den blandede konfiguration af 1-3 hovedenheder samt 1/4 og 1/2 underenheder. Den samlede effektive installationshøjde af skabet når 1800 mm. Den maksimale mærkestrøm for den vandrette samleskinne i dette udstyr kan nå 5000A, og den lodrette strømskinne kan modstå strømmen fra 900A til 1600A, med en beskyttelsesgrad, der dækker IP30 til IP54-standarderne.

Dens anvendelsesscenarier omfatter konventionelle miljøer såsom kraftværker, industri- og minevirksomheder og kommunalt byggeri. Efter særlig behandling kan den også bruges i ekstreme miljøer som offshore olieplatforme og atomkraftværker.

Indholdsfortegnelse

1. Kernestruktur

2. Tekniske egenskaber

3. Miljøtilpasningsevne

4. Typiske applikationer

5. Innovativt design

6. Kvalitetskontrol

1. Kernestruktur (modulær, modul E=25 mm)

1.1 Skabsramme

- Materiale: Koldvalsede stål C-formede profiler med 25 mm modulhuller, galvaniserede og pulversprøjtede for fremragende anti-korrosionsydelse og pålidelig jording.

- Almindelige mål: Højde 2200 mm, bredde 400/600/800 mm, dybde 800/1000 mm.

- Skillevægsdesign: Uafhængigt funktionelt rum, samleskinnerum og kabelrum med sikker isolering mellem hvert område.

1.2 Funktionelle enheder (Core Draw-out Type)

(1) PC-enhed (strømcelle, indgående / buskobling / højstrømsføder)

- Vedtager en fast eller udtrukket konfiguration, udstyret med afbrydere såsom Emax til applikationer med stor strøm.

- Installationsposition: Øvre eller bagerste del af kabinettet, forbundet til hovedskinnen med høj brydeevne.

(2) MCC-enhed (motorkontrolcenter, udtag af skuffetype)

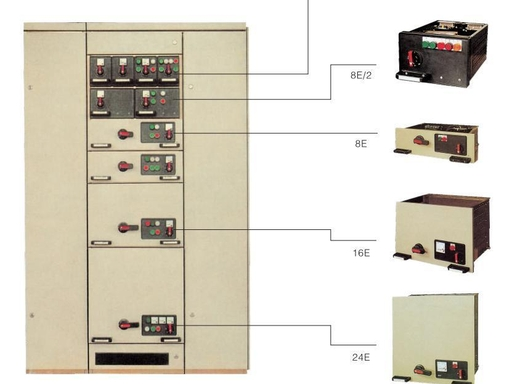

- Standard skuffestørrelser: Højde 100/150/200 mm (4E/6E/8E).

- Funktioner: Motorstyring (direkte start / stjerne-trekantstart / blød start), strømforsyning, belysning og styrekredsløb.

- Tre arbejdspositioner: Arbejder (tilsluttet), Test (isoleret), Udtræk (strøm fra), udstyret med mekaniske låse for at forhindre fejlbetjening.

(3) Kompensationsenhed

- Installeret med kondensator- og reaktorsæt til reaktiv effektkompensation og harmonisk undertrykkelse.

(4) Måleenhed

- Udstyret med PT, CT og elektriske målere til at realisere elektrisk energimåling og driftsovervågning.

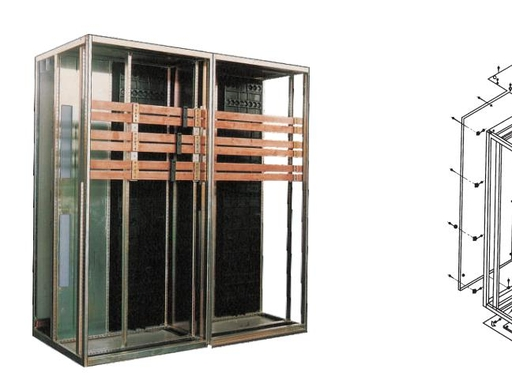

1.3 Samleskinnesystem

- Hovedskinne: TMY kobberstænger, vandret arrangeret med isolerende understøtninger til strømfordeling.

- Fordelingsskinne: Lodret arrangeret og forbundet til skuffer gennem stikforbindelser for pålidelig kontaktydelse.

- Jordingssystem: Fuldstændig jordforbindelse af kabinet, ramme og skuffer for at sikre kontinuerlig beskyttelse.

1.4 Beskyttelse og sikkerhed

- Beskyttelsesgrad: Standard IP30, tilpasselig IP40/IP54 til anti-elektrisk stød og forebyggelse af fremmedlegemer.

- Interlock Devices: Mekaniske interlocks til tre-positions skuffer, interlocks mellem afbrydere og afbrydere, samt dør- og afbrydere interlocks.

- Isoleringsstruktur: Højstyrke flammehæmmende konstruktionsplastikvægge til bueforebyggelse og utilsigtet berøringsbeskyttelse.

2. Tekniske egenskaber

Optimeret design baseret på ABB-teknologi realiserer samlingen af ​​forskellige komponenter gennem modularisering. Skuffeenheden er udstyret med en mekanisk låseanordning til at understøtte hurtig til- og frakoblingsoperationer. Hovedkredsløbets plug-in har fremragende korttidsmodstandskapacitet og høj brudkapacitet med overlegen dynamisk og termisk stabilitet. Den fleksible elektriske ordning kan opfylde de fleste strømdistributionsscenarier.

Skabet vedtager en tyk C-profil skeletstruktur med dobbelt anti-korrosionsbehandling af koldvalset stålplade og aluminiseret zinkplade. De indvendige funktionsområder omfatter vandrette samleskinnerum, elektriske komponentrum og kabelrum, som er fysisk isoleret af flammehæmmende ingeniørplastplader. Standardkabinettet har komplet modulær blandet konfiguration og stærk scenetilpasning.

3. Miljøtilpasningsevne

Det konventionelle driftstemperaturområde er ikke højere end +40 ℃ og ikke lavere end -5 ℃ for omgivende lufttemperatur, hvor gennemsnitstemperaturen inden for 24 timer ikke overstiger +35 ℃. Med hensyn til luftfugtighedsforhold må den relative luftfugtighed ikke overstige 50 % ved den maksimale temperatur på +40 ℃ og kan nå op til 90 % ved +20 ℃.

Dual-mode varmeafledningssystemer er konfigureret til specielle miljøer. Luftkølingstilstanden anvender bevægelige varmeafledningsplader og aktiveret kuladsorptionsnet, mens vandkøletilstanden anvender oprullede vandrør til cirkulerende varmeafledning. Driftstilstanden kan automatisk skiftes i henhold til fugtighedssensorer.

4. Typiske applikationer

Inden for elproduktionsområdet tjener dette udstyr som et kraftcenterskab til at styre motorer med stor effekt og er udstyret med konventionelle serieafbrydere. I transformerstationsapplikationer vedtager den lodrette samleskinne et dobbeltlagsstrukturdesign med stabil kontinuerlig strømførende ydeevne. Til petrokemiske industriscenarier vælges skabe med IP54-beskyttelsesgrad, og samleskinnerummet er belagt med syre- og alkalibestandig maling.

Den forbedrede patenterede model, der blev lanceret i 2024, tilføjer elektriske teleskopstangssynkrone styreskuffer og roterende filterskærmstrukturer, som forbedrer driftseffektiviteten og pålideligheden i strømproduktion, transmission og distributionsscenarier.

5. Innovativt design

Brugsmodelpatentet (CN215221413U) af Jiangsu Linmai Electric i 2024 realiserer multi-skuffe koblingsdrift, med elektriske teleskopstænger, der styrer den synkrone bevægelse af tre grupper af faste plader.

Opfindelsespatentet (CN114665407A) af Shandong Dingsheng i 2024 inkluderer fugttæt ydeevnedesign. Den modulære skuffestruktur, dual-mode varmeafledningssystem og fugtinduktionsudløsermekanisme forbedrer tilpasningsevnen i fugtige omgivelser. Forbindelsesanordningen på kabinettets øverste ledeplade og vandopbevaringstank forhindrer effektivt regnvandstilbagestrømning, og bundstrømningsguidestrukturen forbedrer dræningseffektiviteten.

6. Kvalitetskontrol

Produktet har opnået CCC-certificering og implementerer GB7251.1-2005-standarden i produktionsprocessen. Fabrikstesten inkluderer 2500V/1min dielektrisk styrketest.

Transportspecifikationen begrænser den enkelte forsendelsesmængde til ikke mere end 4 enheder, og den lodrette afvigelse for hejsning skal være mindre end 15 grader. Under idriftsættelse kræves mere end tre skuffetilstopningstest for at sikre kvalificeret kontaktmodstand.

Oversigt

MNS-koblingsudstyret er et komplet lavspændingsudstyr af høj kvalitet med modulært design, udtræksstruktur, høj sikkerhed, bekvem vedligeholdelse og intelligent udvidelsesmuligheder. Med pålidelig struktur, stabil strømforsyning og fleksibel vedligeholdelse er det blevet det foretrukne almindelige udstyr til lavspændingsstrømdistributionssystemer i industrielle og vigtige byggeprojekter.
