Afkodning af beskyttelseslogikken i lavspændingsindgående kabinetter: Hvordan opnås sikker og pålidelig strømforsyning?

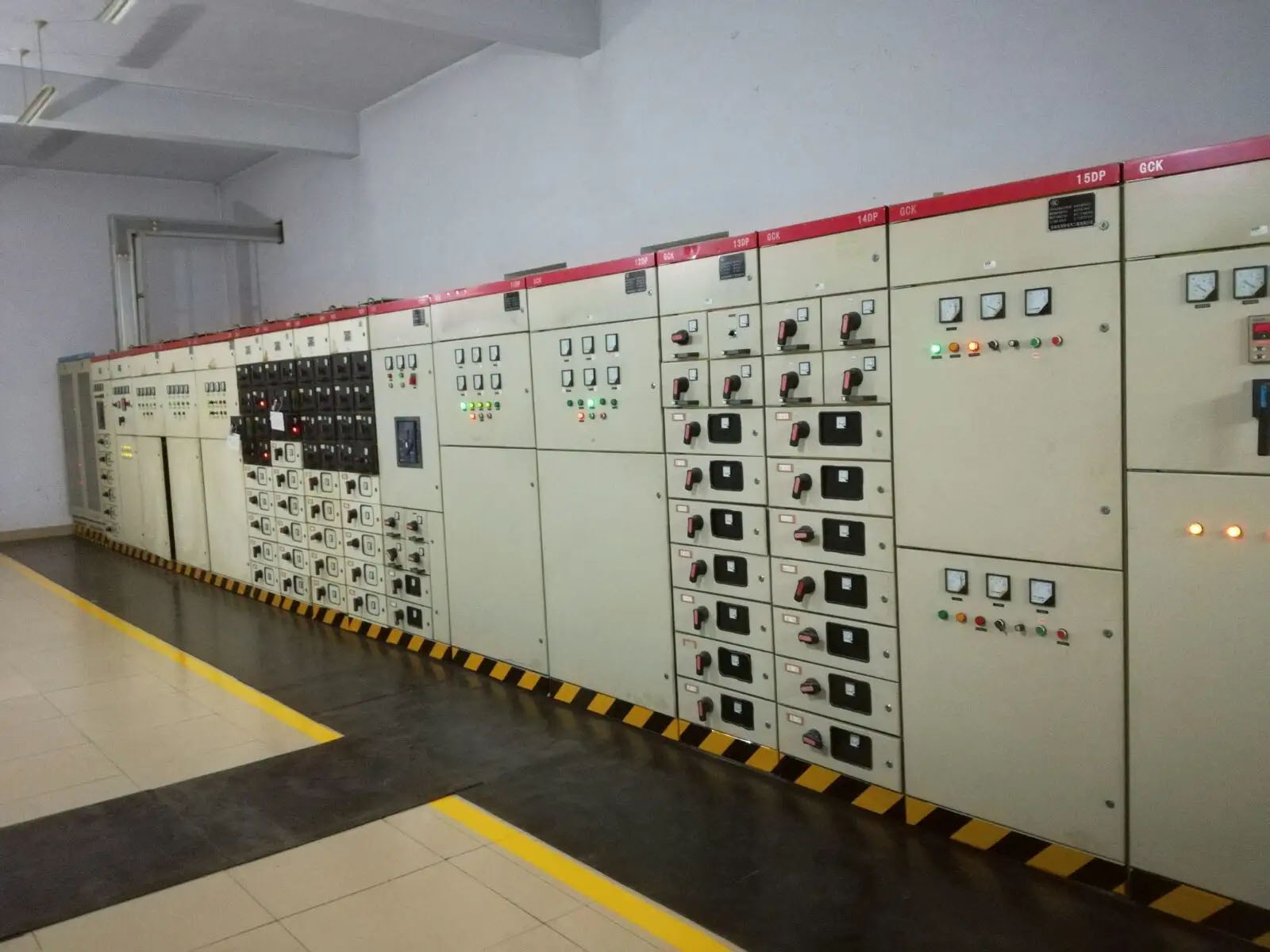

I. Elektrisk sikkerhed og systemniveaupositionering

Som det samlede strømindtag for hele lavspændingsstrømdistributionssystemet er det den primære beskyttelsesport for hele stationens strømfordeling. Fejl vil påvirke hele lavspændingssystemet, så pålidelighed er topprioritet.

Det er nødvendigt strengt at skelne logikken for indgående linje, busforbindelse og udgående linje for at forhindre forkert parallelisering og forkert kraftoverførsel.

Opfyld kravene til koordinering af systemisolering; den nominelle isolationsspænding, strømfrekvens modstå spænding og fase-til-fase/fase-til-jord sikkerhedsafstande skal overholde reglerne for at forhindre krybning, sammenbrud og fase-til-fase kortslutninger.

II. Elektrisk kerneydelse (hård teknologi)

Den nominelle arbejdsspænding er kompatibel med systemets fasespænding og netspænding, hvilket sikrer langvarig drift uden at overskride den nominelle modstå spænding og tilpasser sig til on-site strømfrekvens og harmoniske forhold.

Nominel kontinuerlig strømbærende kapacitet: Den langsigtede temperaturstigning i kabinettet, hovedskinne, indgående kabelforbindelse og afbryderhus skal kontrolleres, og der må ikke forekomme overophedning, misfarvning eller ablation ved kontakterne og kobberstængerne.

Kortslutningsmodstand og brudkapacitet

Den ultimative/operative kortslutningsafbrydelseskapacitet skal være større end den maksimale kortslutningsstrøm for anlægget på stedet.

Korttidsmodstandsstrømmen og spidsmodstandsstrømmen opfylder standarderne; skabslegemet må ikke deformeres, samleskinnen må ikke forskydes, og de isolerende dele må ikke briste ved kortslutningspåvirkning.

Temperaturstigning og varmeafledningsdesign: Ventilationskanalerne i kabinettet er rimelige, med glat luftindtag og -udløb i top og bund; der er ingen varmeakkumulering i de tætte samleskinne- og afbryderområder, og temperaturstigningen opfylder standarderne ved langvarig drift under høj belastning.

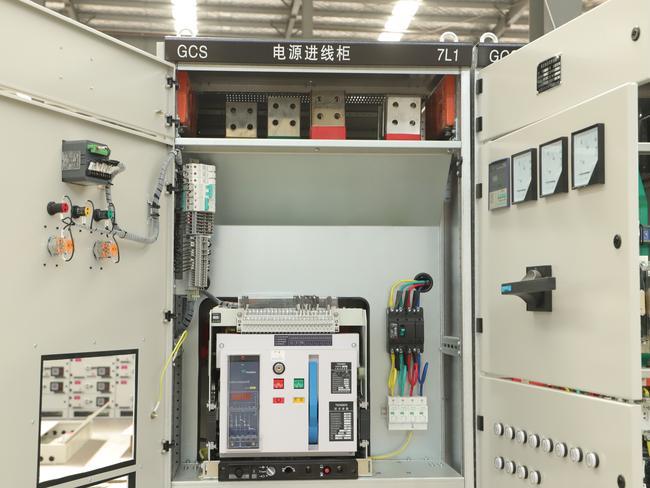

III. Beskyttelseslogik og kontrolfunktioner

Væsentlige beskyttelser: Overbelastning langtidsforsinkelse, kortslutning korttidsforsinkelse, kortslutning øjeblikkelig og jordfejlsbeskyttelse. Beskyttelseskurven matcher egenskaberne for nedstrømsbelastningen.

Udstyret med tripping-funktion for underspænding/spændingstab, som automatisk udløses, når elnettet mister strøm og forhindrer selvgenlukkende påvirkning, når strømforsyningen genoprettes.

Hierarkisk koordinering af beskyttelsesindstillinger: Indgående ledningsbeskyttelse skal selektivt koordineres med nedstrøms udgående ledningsbeskyttelse for at undgå total udløsning af hovedindgående ledning på grund af mindre fejl i nedstrøms.

Pålidelig sekundært kredsløb: Styrestrømforsyningen, lukke- og åbningskredsløbene og sammenlåsende kredsløb er forbundet som standard uden virtuel forbindelse eller fejlbetjening.

Logisk blokdiagram over lavspændingsbeskyttelse af indgående kabinet (tekstversion)

en. Overordnet signalflowblokdiagram

Primær hovedkredsløbsstrøm → Strømtransformator (CT)-sampling → Intelligent Controller (ACB-udløsning) → Logisk bedømmelse: Langtidsforsinkelse / Korttidsforsinkelse / Øjeblikkelig / Jordfejl / Underspænding → Mød handlingsindstillingen → Udsted tripkommando → Circuit breaker-udløsningsmekanisme → Bryd det indkommende kredsløb

b. Blokdiagrammer over fire større beskyttelsesgrene

Overbelastning Langtidsforsinkelsesbeskyttelse Logik Belastningsstrømmen overstiger standarden → CT-prøver og sender til controlleren → Matcher den omvendte tid langtidsforsinkelseskurve → Lang forsinkelse for let overbelastning, kort forsinkelse for alvorlig overbelastning → Forsinkelse udløber → Trip

Kortslutning kort-tidsforsinkelse beskyttelseslogik Kortslutning opstår i nedstrøms kredsløbet → Kortslutningsstrøm udløser den indgående linjestyring → Indgående linje indstiller en korttidsforsinkelse på 0,1～0,3 s → Vent først på, at den udgående linjeafbryder udløses øjeblikkeligt for at eliminere fejlen → Hvis den udgående linje ikke udløses / fejlen er ikke elimineret → Forsinkelse udløber → Indgående linjeudløsninger (forhindrer overskridelse)

Kortslutning øjeblikkelig beskyttelseslogik Alvorlig kortslutning nær samleskinnen eller inde i det indgående ledningsskab → Kortslutningsstrømmen overstiger langt den øjeblikkelige indstilling → Udløs direkte uden korttidsforsinkelse eller ventetid → Controller afgiver kommando med det samme → Strømafbryder udløses øjeblikkeligt

Jordfejlsbeskyttelseslogik Metode 1: Nulsekvens CT indsamler vektorsummen af ​​tre faser + N Metode 2: Regulatoren beregner nulsekvensstrømmen gennem trefaset strømdrift → Detekterer, at den ubalancerede nulsekvensstrøm overstiger standarden → Bestemmer enfaset jording / isolationsskade og lækage-udløsning → instantan- eller lækage

c. Logisk blokdiagram for beskyttelse mod underspænding/spændingstab

Indgående netspændingsfald / eksternt strømnet mister strøm → Underspændingsudløsning overvåger spændingen i realtid → Spænding er lavere end den indstillede tærskel → Underspændingsudløsning virker → Tvunget udløsning → Automatisk genlukning er ikke tilladt efter at strømnettet er genoprettet; lukning kan kun udføres med manuel/logisk tilladelse

d. Interlocking Logic Block Diagram for Dual Incoming Lines + Bus Tie (Tre-Switch Interlock)

1# Indgående linje lukket

↓

Elektriske hjælpekontakter + Mekanisk plejlstang

↓

Bloker lukkekredsløbene for 2# indgående linje og busforbindelse

2# Indgående linje lukket

↓

Bloker samtidig lukkekredsløbene for 1# indgående linje og busforbindelse

Busbinder lukket

↓

Bloker samtidig lukkekredsløbene for 1# og 2# indgående linjer

Kerneregel: Kun to af de tre kontakter må til enhver tid være i lukket position; det er strengt forbudt at lukke alle tre kontakter på samme tid.

e. Koordinationslogikblokdiagram over øvre og nedre niveaubeskyttelse

Udgående ledningsskab: Kortslutning øjeblikkelig trip → Tidsforskel trinkoordinering → Indgående ledningsskab: Kortslutning korttidsforsinkelse trip → Realisering: Nedstrøms fejl udløses af nedstrøms afbrydere, ikke hovedledningen, hvilket sikrer strømforsyningsselektivitet.

IV. Mekanisk interlock og elektrisk interlock (topprioritet)

Enkelt indgående linje: Mekanisk aflåsning mellem skabsdøren og kontakten; døren kan ikke åbnes, når den er lukket, og kontakten tvinges til at udløse, når døren åbnes, for at forhindre utilsigtet adgang til spændingsintervallet.

Dual indgående linjer + bus tie scenarie: Dobbelt sammenlåsning af elektrisk interlock og mekanisk interlock, strengt forbud mod samtidig lukning af to indgående linjer og ulovlig parallelisering af indgående linjer og bus tie, for at forhindre cirkulation, kortslutning og transformer udbrænding.

Den mekaniske struktur af selve afbryderen er pålidelig, med på plads lukning og åbning, ingen blokering og pålidelig drift af energilagringsmekanismen.

V. Skabsstruktur og samleskinneteknologi

Kabinettets pladestyrke og rammestivhed er tilstrækkelig til at modstå kortslutningselektromotoriske kraftpåvirkninger uden rystelser eller deformation.

Hovedskinnespecifikationerne, arrangementet og de isolerende understøtninger overholder reglerne; fasesekvensarrangementet er standard, og fase-til-fase og fase-til-jord isolerende skillevægge er komplette.

Komplet jordingssystem: Skabsrammen, døren, sidepanelerne og busbindeskabet er alle pålideligt og centralt jordet med en kontinuerlig og ubrudt jordforbindelse.

Beskyttelsesniveauet er tilpasset miljøet på stedet, hvilket forhindrer støv, sprøjt og smådyr i at komme ind i skabet og forårsage kortslutninger.

VI. Overvågning og skærmkonfiguration

Standard realtidsovervågning af strøm og spænding, som kan kontrollere trefasebalancen og spændingsafvigelsen.

Udstyret med en live displayenhed til intuitivt at vurdere, om den indgående linje er strømførende, hvilket forhindrer utilsigtet berøring og forkert vedligeholdelse.

Nødvendig konfiguration af temperatur- og fugtighedsovervågning og forebyggelse og kontrol af kondens i kabinettet for at forhindre nedbrydning af isolering forårsaget af fugtig kondens.

VII. Miljø og Driftstilpasning

Tilpas til stedets højde, temperatur og fugtighed, støv og ætsende gasmiljø; de isolerende dele og kabinettet opfylder anti-korrosions- og vejrbestandighedsstandarderne.

Kondensation og skimmelforebyggende design i kabinettet; varme- og affugtningsenheder er konfigureret i fugtige områder.

Reserver vedligeholdelsesplads og kabelind- og udgangsplads; ledningerne er pæne, og de primære og sekundære kredsløb er ført separat for at forhindre interferens.

VIII. Drift og vedligeholdelse og sikkerhedsinspektion

Udstyret med tydelige brudpunkter for pålideligt at isolere strømforsyningen under vedligeholdelse.

I stand til at implementere strømafbrydelsesmærkning og låsevedligeholdelsesdriftsprocessen med sikre driftsforhold.

Komponenterne er rimeligt arrangeret, hvilket letter daglig inspektion, temperaturmåling, tilspænding og komponentudskiftning i den senere periode, uden vedligeholdelses blindgyder.

Oversigt

Indgående lavspændingskabinet er kerneporten til lavspændingsstrømdistributionssystemet, der varetager de vigtige opgaver som strømforsyningsadgang, sikkerhedsbeskyttelse og belastningsfordeling. Dens kerneanliggender fokuserer på otte aspekter: elektrisk sikkerhedspositionering, elektrisk kerneydelse, beskyttelseslogik og kontrol, sammenlåsningsbeskyttelse, kabinet- og samleskinneteknologi, overvågningskonfiguration, miljøtilpasning og drifts- og vedligeholdelsessikkerhed. Blandt dem er beskyttelseslogikken (herunder overbelastning, kortslutning, jordfejl, underspændingsbeskyttelse) og dobbelt sammenlåsning (mekanisk + elektrisk) nøglen til at sikre sikker og stabil drift af kabinettet, hvilket effektivt kan forhindre fejludvidelse, forkert betjening og sikkerhedsuheld. Den rationelle afstemning af alle indikatorer og streng overholdelse af tekniske standarder er forudsætningerne for langsigtet pålidelig drift af lavspændingsindgående kabinet.

FAQ (ofte stillede spørgsmål)

Q1: Hvad er kernerollen for det indgående lavspændingsskab i strømdistributionssystemet?

A1: Det er lavspændingssystemets samlede strømindtag og primære beskyttelsesgateway, ansvarlig for strømadgang, fejlbeskyttelse og downstream-strømfordeling, og dets pålidelighed påvirker direkte systemets sikre drift.

Q2: Hvorfor er den selektive koordinering af beskyttelsesindstillinger vigtig for indgående linjeskabe?

A2: Det sikrer, at nedstrømsfejl udløses af udgående linjeafbrydere først, hvilket undgår total systemafbrydelse og sikrer kontinuitet i strømforsyningen.

Q3: Hvad er formålet med dobbeltlåsen (mekanisk + elektrisk) i scenariet med dobbelt indgående linje + busbinder?

A3: Det forbyder ukorrekt parallelisering af kontakter, forhindrer cirkulationsstrøm, kortslutning og transformerudbrænding for at sikre systemsikkerhed.

Q4: Hvilke faktorer skal tages i betragtning ved miljøtilpasningen af ​​lavspændingsindgangsskabet?

A4: Tilpas til stedets højde, temperatur, fugtighed, støv og ætsende gas; konfigurere anti-kondensationsenheder og passende beskyttelsesniveau.

Q5: Hvordan sikres sikkerheden ved vedligeholdelsesoperationer for indgående lavspændingsskabe?

A5: Udstyr åbenlyse brudpunkter, implementer strømafbrydelsesmærkning og -låsning, og arranger komponenter på en rimelig måde for at undgå vedligeholdelsesblindgyder.
