VS1 Indendørs højspændingsvakuumafbryder

Ceho kan tilbyde VS1 indendørs højspændingsvakuumafbryder med omfattende eftersalgsservice og rettidig levering. Arbejdsprincippet for denne vakuumafbryder er, at når den bevægelige kontakt og den statiske kontakt adskilles under påvirkning af betjeningsmekanismen, genereres en elektrisk lysbue mellem kontakterne, og kontakternes overflade fordamper damp ved høje temperaturer. Den specielle form af dette produktkontaktdesign genererer et magnetisk felt, når strøm passerer igennem. Under påvirkning af dette magnetiske felt bevæger den elektriske lysbue sig hurtigt langs kontaktfladens tangentielle retning. Noget metaldamp kondenserer på metalcylinderen (skjoldet), og lysbuen passerer naturligt gennem nul og går derefter ud. Når lysbuen går ud, genoprettes den dielektriske styrke mellem kontakterne hurtigt

Send forespørgsel

Produkt beskrivelse

Du kan være sikker på at købe VS1 indendørs højspændingsvakuumafbryder fra Ceho. Vakuumafbryderen er velegnet til brug i strømsystemer med en nominel spænding på 12kv til beskyttelsesformål, såvel som i styreenheder af elnetudstyr og industrielt strømudstyr. Den kan udstyres med KYN28(GZS1). Forskellige typer af koblingsskabspaneler såsom XGN og GG-1A. Relaterede produkter: isolationsvogne, sikringsvogne og andre spændingstransformatorvogne.

Produktstandarder

♦ IEC62271-100 Højspændingskoblingsudstyr og kontroludstyr del 100: AC-strømafbrydere

♦ GB1984 High Voltage AC Circuit-afbrydere

♦ GB/T11022 Fælles specifikationer for højspændingskoblings- og kontroludstyrsstandarder

♦ JB/T 3855 High Voltage AC Vakuum Circuit-afbrydere

♦ DL/T402 Specifikation af højspændings-vekselstrømsafbrydere

Miljøforhold

♦ Omgivelsestemperatur: -15℃~+40℃;

♦ Højde: ≤1000m;

♦ Relativ luftfugtighed: dagligt gennemsnit ≤95%, månedligt gennemsnit ≤90%；

♦ Jordskælvsintensitet: ≤8 niveau;

♦ Steder uden brand, eksplosionsfare, alvorlig snavs, kemisk korrosion samt intense vibrationer

Teknisk dato

Ingen.	Punkt	Enhed	Dato
1	Nominel spænding	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Nominel korttids strømfrekvens modstår spænding (1min)		90/102? ? ? ? ? ? ? ? ??65/79
3	Nominel lynimpuls modstår spænding		50/59? ? ? ? ? ? ? ? ??125/145
4	Nominel frekvens	Hz	50
5	Nominel strøm	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Nominel korttidstolerant strøm	KA	20 50 50	25 63 63	31.5 80 80
7	Nominel spidstolerant strøm
8	Nominel kortslutningslukkestrøm (peak)
9	Nominel driftssekvens		O-0,3s-CO-180s-CO
10	Mekanisk liv	Tider	20000
11	Nominel driftsspænding	V	AC/DC220, AC/DC110
12	Åbningstid	ms	20~50
13	lukketid		30~70
14	Nominelle kortslutningsstrømbrudtider		50

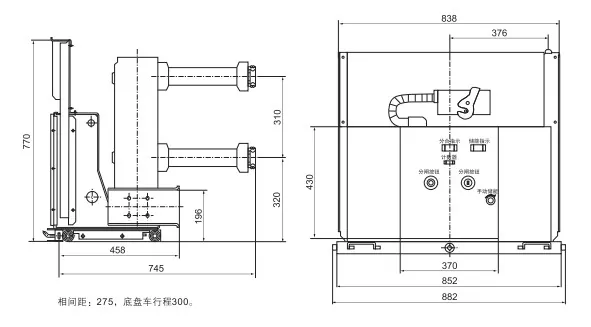

Overordnet måltegning
