LZZB Epoxyharpiksstøbt isoleret stolpetype Strømtransformator

LZZB epoxyharpiksstøbt isoleret posttypestrømtransformer er et fuldstændigt lukket produkt med en epoxyharpiksstøbt søjlestruktur. Den er anvendelig til relæbeskyttelse til måling af elektrisk energi og strøm i strømsystemer med en nominel frekvens på 5DHz / 60Hz og en nominel spænding på 40,5kV. Egenskaberne ved dette produkt inkluderer høj dynamisk termisk stabilitet, stor udgangskapacitet dobbelt så meget, stabil isoleringsydelse og snavsmodstand.

Den primære vikling, sekundære vikling, ringkerne og spole af LZZBJ9-35 er pakket ind i epoxyharpiksstøbte isolatorer. Det er en fuldstændig lukket struktur med fremragende termisk isoleringsevne og fugtsikker kapacitet. En samledåse er tilvejebragt ved det sekundære ledningspunkt. Der er et hul på hver af fronten og siden af ​​samledåsen, som passer til terminalen til ledningsudgang og bruges til ledningsudgang. Der er jordingsbolte og fire installationshuller på produktets bundplade til montering.

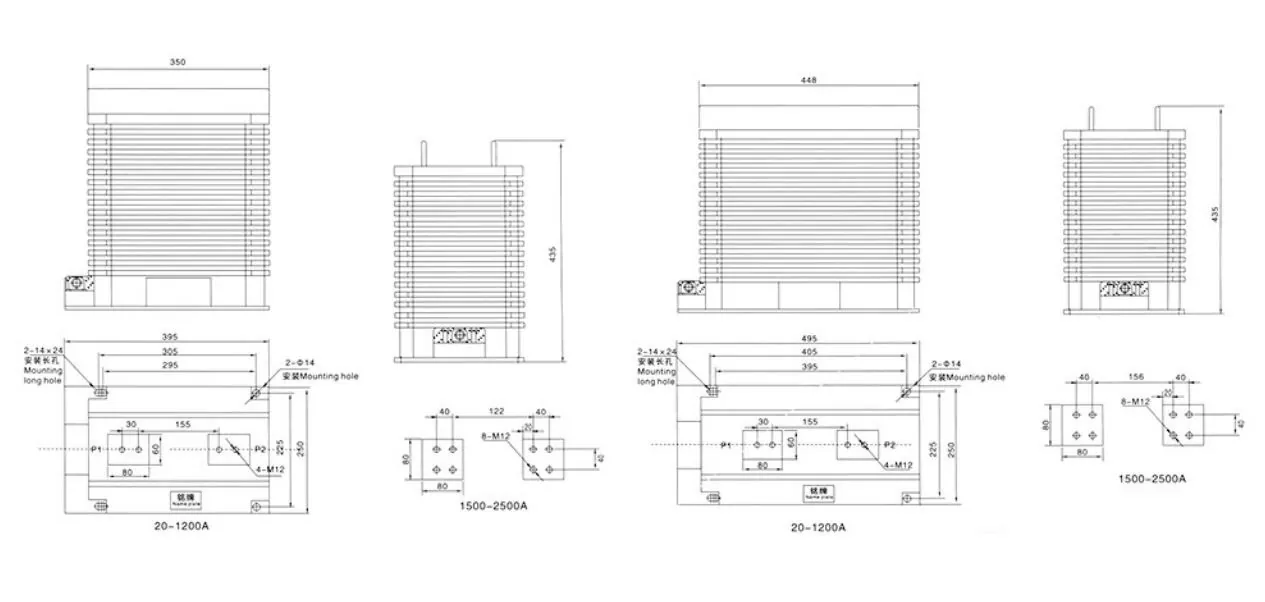

Produkt tegning

Teknisk hovedparameter (LZZB9-35/250W1)

1. Nominel isoleringsniveau: 40,5/95/185kV

2. Effektfaktor for belastning: cos ø=0,8(Lagging)

3. Nominel sekundær strøm: 5A (eller 2A,1A)

4. Nominel frekvens: 50Hz eller 60Hz

5.Omgivelsestemperatur: -5℃~+40℃

6.Produktstandard: IEC185,GB1208-2006

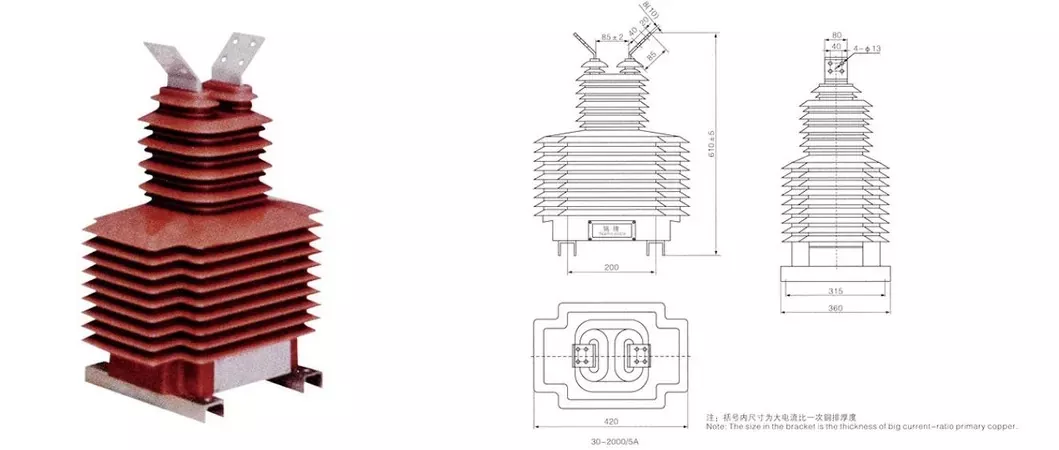

Overordnet dimension

LZZB epoxyharpiksstøbt isoleret stolpetype Strømtransformator påføres luftisolerede koblingsskabe KYN28A, XGN15 og HXGN17. Højspændingsrum til ringhovedenheder, bokstransformatorer og kabelfordelingsbokse; Kraftværks elforbrug, industri- og minedrift distribution rum måling/beskyttelse; Højde, høj luftfugtighed og stærkt forurenede områder (anti-forureningstype med øget klatreafstand er valgfri)
