HB-12 miljøvenlig gasisoleret ringhovedenhed

Ceho er en producent i Kina, og du kan trygt købe vores HB-12 miljøvenlige gasisolerede ringhovedenhed. Og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering. Denne ringhovedenhed er et komplet sæt strømfordelingsenheder på 12KV, trefaset AC 50Hz, enkelt bus og enkelt bussegmentsystem.

Send forespørgsel

Produkt beskrivelse

Den HB-12 miljøvenlige gasisolerede ringhovedenhed er et komplet sæt distributionsudstyr med en spænding på 12KV, trefaset AC 50Hz, enkelt samleskinne og enkelt samleskinnesektionssystem. Den har en enkel struktur, fleksibel betjening, pålidelig sammenlåsning og bekvem installation. Forskellige brugere kan få tilfredsstillende tekniske løsninger til forskellige applikationer. Ved at vedtage sensorteknologi, automatisk styringsteknologi og informationsteknologi, sammen med avanceret teknisk ydeevne og enkle og fleksible monteringsløsninger, kan den imødekomme de konstant skiftende markedskrav og er velegnet til de intelligente krav til elnet.

HB-12 miljøvenlig gasisoleret ringhovedenhed er anvendelig til industrielle og civile kabelringnetværk og distributionsnetværksterminalprojekter. Med hensyn til modtagelse og distribution af elektrisk energi er den især velegnet til strømdistribution i byområder, små sekundære understationer, omstillingskontorer, kabelforgreningsbokse, bokstype understationer, industri- og minevirksomheder, indkøbscentre, lufthavne, undergrundsbaner, vindkraftproduktion, hospitaler, sportssteder, jernbaner, tunneler og andre steder.

Servicebetingelser

Omgivende lufttemperatur: -40℃-+50℃

Luftfugtighed: Maksimal gennemsnitlig relativ værdi, daglig <95 %, månedlig <90 %

Højde: ≤4000 M

Seismisk modstand: 8 grader

Brug under særlige forhold kan forhandles

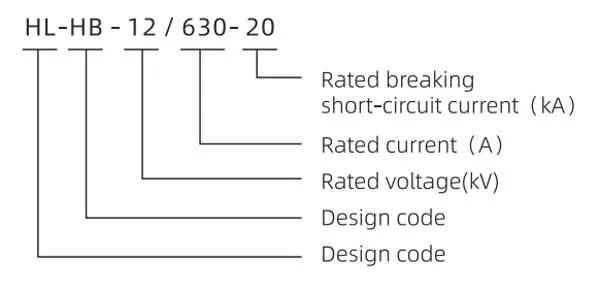

Model

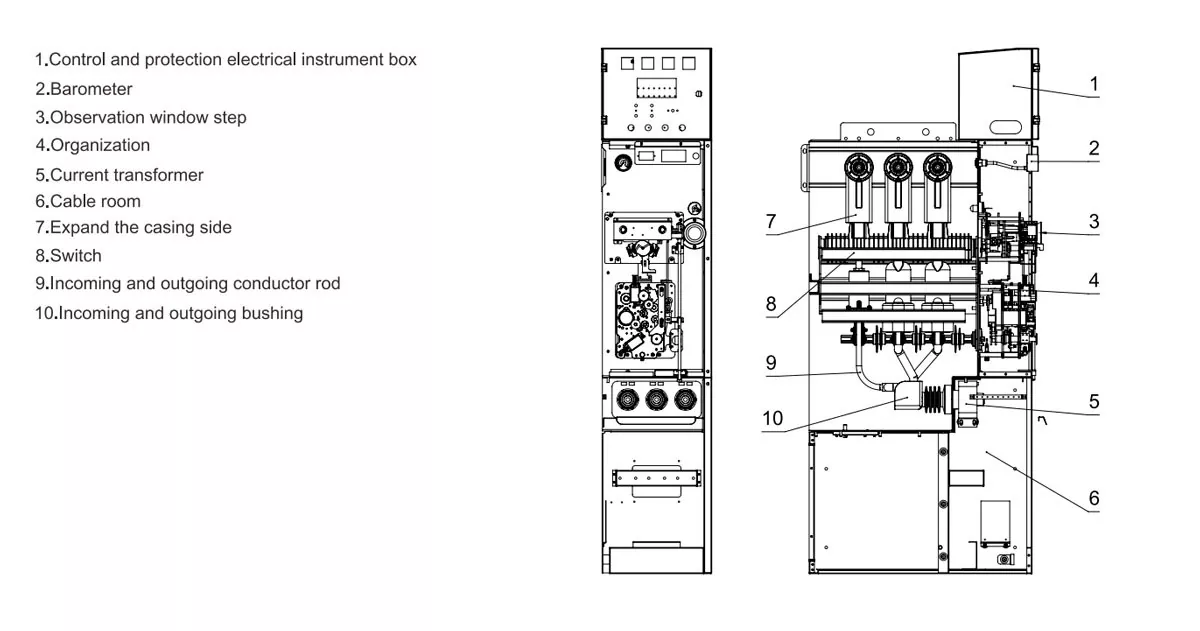

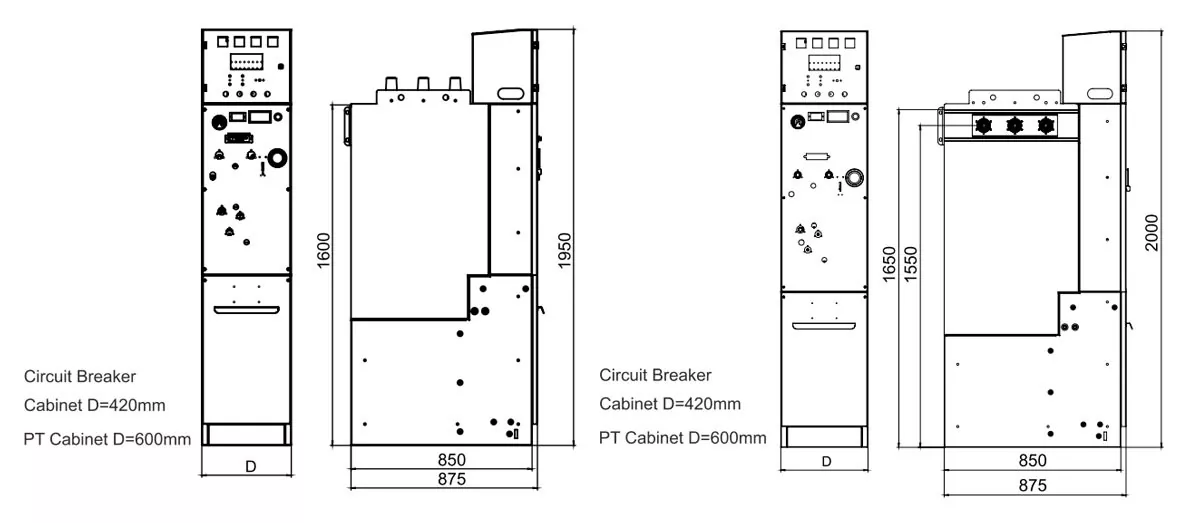

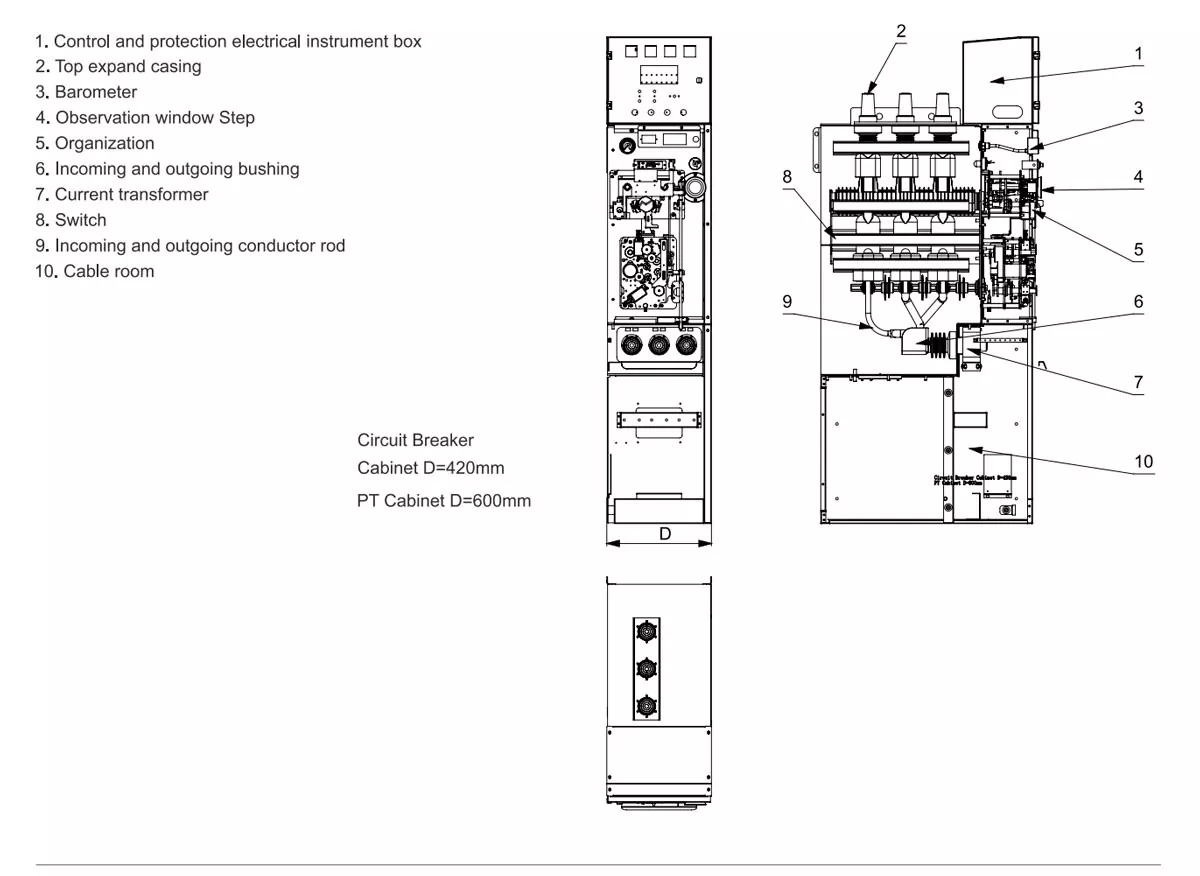

Dimensioner af koblingsudstyret

Skabsstørrelse (B×D×H)	Afbryderskab	Kabeltilslutningsskab	PT skab
Topudvidelse	420×850×1950	420×850×1950	600×850×1950
Sideudvidelse	420×850×2000	420×850×2000	600×850×1950

Teknisk parameter

De vigtigste tekniske parametre for den miljøgasisolerede RMU

Nominel spænding	kV	12
Nominel strøm	A	630
Bueslukningsmetode		Vakuumafbryderrør
Isoleringsmetode		Ren luft eller nitrogen
Nominel kortslutningsbrudstrøm	kV	20
Nominelle kortslutningsbrudtider	Tider	30
Nominel kortslutningslukkestrøm (peak)	kV	50
Nominel korttidsmodstå strøm 3s (rms)	de	20 (hovedkredsløb), 17, 4 (jordkredsløb)
Nominel topmodstandsstrøm	de	50 (hovedkredsløb), 43, 5 (jordkredsløb)
Strømfrekvens modstår spænding (1 min)	kV	42 (fase til jord, fase til fase), 48 (brud)
Lynimpuls modstår spænding	kV	75(Fase til jord, fase til fase), 85(brud)
Delvis udledning	PC	≤20
Nominel rækkefølge af operationer af vcbs		O-0,3s-co-180s-co
Tåler interne lysbuefejl	KA\S	20/0,5
Mekanisk liv	Tider	10000 (VCB) 3000 (isoleringsafbryder, jordingskontakt)
Hovedkredsløbsmodstand for hver fase	mΩ	120
Jordingsafbryder nominel kortslutningsfrembringende strøm (spidsværdi)	De	43, 5
Jordafbryderens lukketider	Tider	2
Grad af beskyttelse	MPa	IP67 (gasboks), IP4X (huskasse)
Nominel gastryk (måletryk)	MPa	0.02
Minimum driftsgastryk	0/0	0
Nominel årlig lækagerate	ppm	0.01
Fugtindhold i luftboks	kV	≤150
Hjælpekredsløbets strømfrekvens modstår spænding (1 min)		2

Hovedteknisk parameter for afbryder

Nominel spænding	12
Nominel strøm	630
Nominel kortslutningsbrudstrøm	20
Nominel kortslutningslukkestrøm (peak)	50
Nominel korttidsmodstå strøm 3s (rms)	20
Nominel topmodstandsstrøm	50
Nominel rækkefølge af operationer	O.-0.3s-C.O.-180s-C.O.
Strømfrekvens modstår spænding (1 min)	42 (fase til jord, fase til fase), 48 (brud)
Lynimpuls modstår spænding (peak)	75 (fase til jord, fase til fase), 85 (brud)
Delvis udledning	≤5
Mekanisk liv	10000
Hovedsløjfemodstand pr. fase	≤110
Kontaktmellemrum	9±1
Kontakttryk overvandring	3±0, 5
Kontakt sluttryk	1800±100N
Trefaset åbning (forskellige faser)	≤1
Afvisningstid for kontaktlukning	≤2
Lukketid	≤70
Åbningstid	≤60
Gennemsnitlig åbningshastighed	1,1+0,2
Gennemsnitlig lukkehastighed	0,8+0,2
Nominelt antal kortslutningsstrømbrud	30
